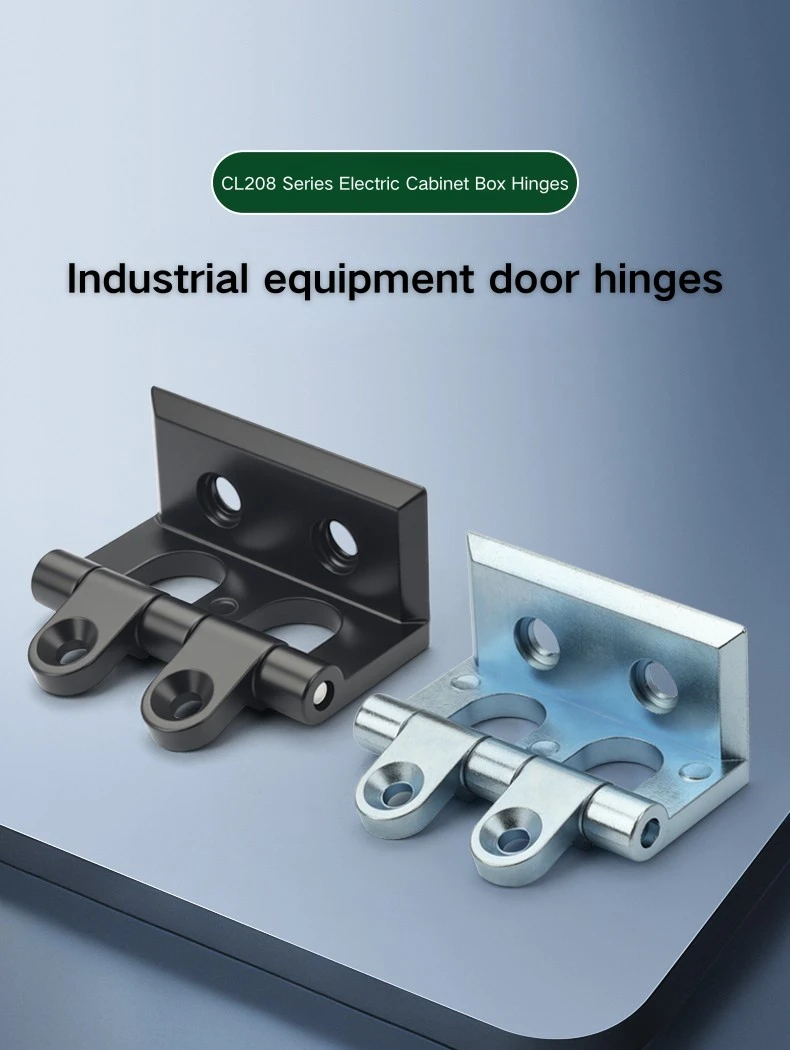

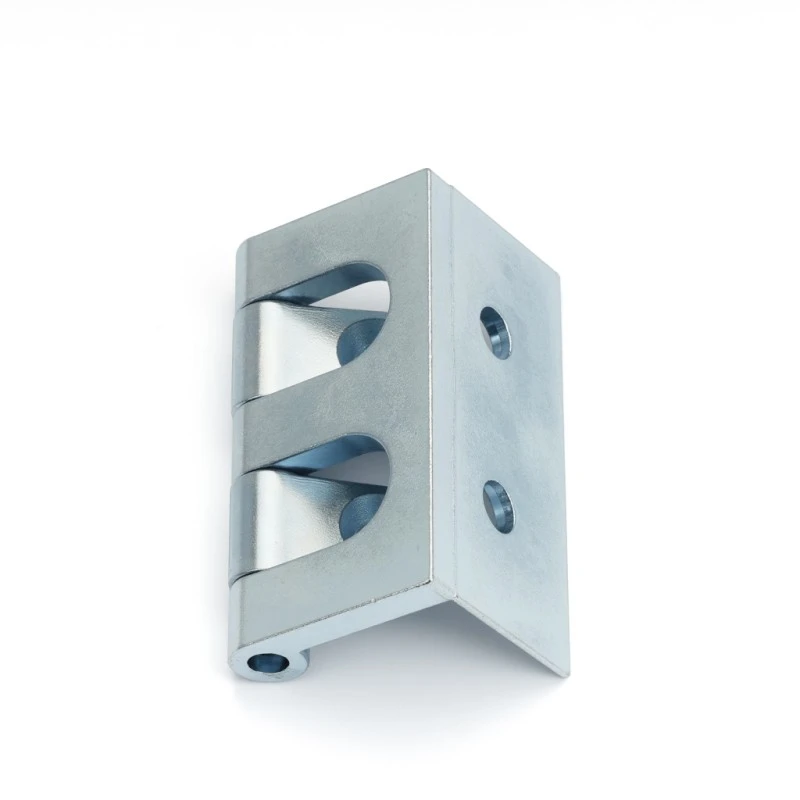

RMU Záves zo zliatiny zinku

Pre tých, ktorí získavajú hardvér skrinky RMU od Yitai Lock v objeme, záves RMU Cabinet Zinc Alloy Hinge CL208 používa dvojhlavňový dizajn s dvoma valcami Φ8 mm a kolíkom Φ4 mm, čo dáva závesu širšiu nosnú plochu ako jednohlavňový typ rovnakej veľkosti. Celkový pôdorys je 48 × 26 mm, inštaluje sa zváraním a dve možnosti povrchovej úpravy – čierna a svetlý chróm – pokrývajú najbežnejšie povrchové úpravy skríň na trhu RMU a rozvádzačov.

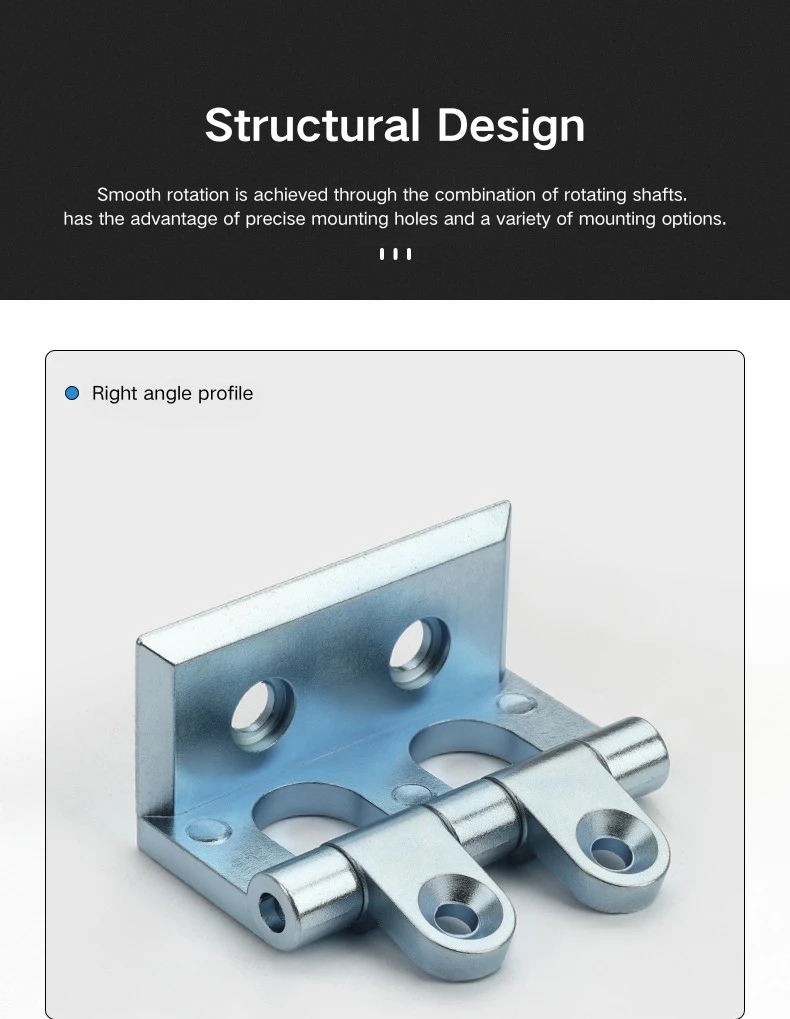

Štruktúra a rozmery

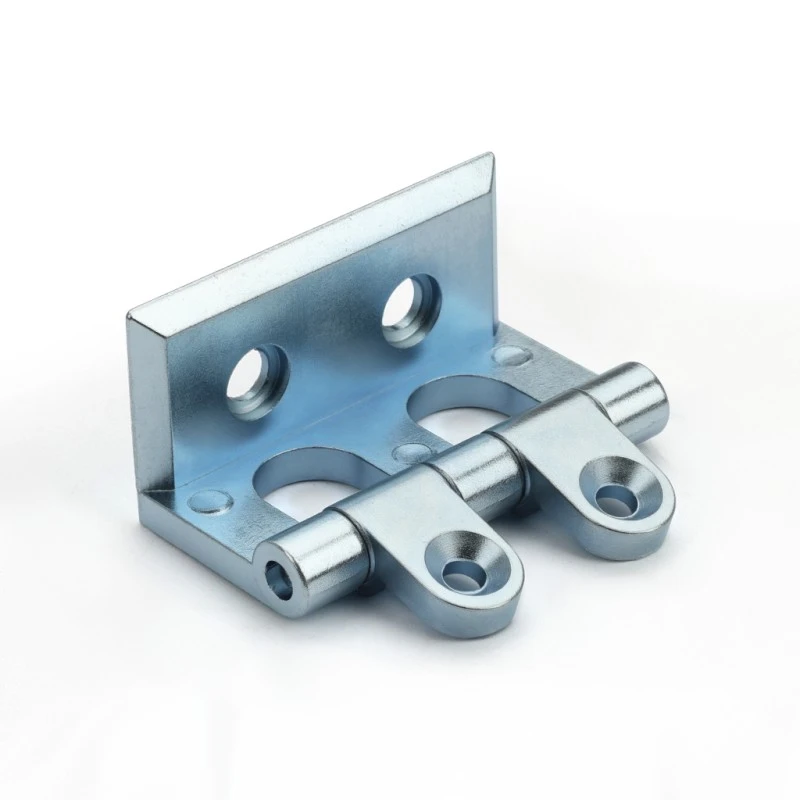

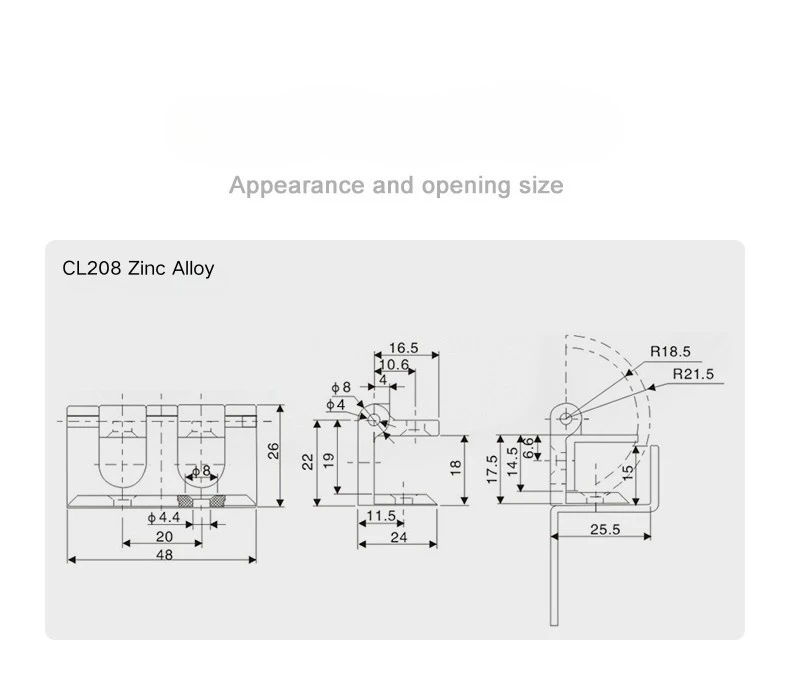

Záves skrinky RMU zo zinkovej zliatiny meria celkovo 48 mm na šírku a 26 mm na výšku, s rozpätím 20 mm medzi dvoma montážnymi krídlami. Skriňový záves zo zinkovej zliatiny RMU používa namiesto jedného čapu dve Φ8 mm hlavne na spoločnom čape Φ4 mm – širšia dosadacia plocha rozloží zaťaženie dverí rovnomernejšie a lepšie držia pri opakovanom použití. Hlaveň je umiestnená 16,5 mm od okraja listu so stredom kolíka 10,6 mm.

Na bočnom profile má záves RMU Cabinet Zinc Alloy hĺbku záberu dverového panelu 24 mm a bočný dosah rámu 25,5 mm. Sekcia záberu rámu je vysoká 22 mm so základňou 11,5 mm a bočná vôľa má celkovú výšku 17,5 mm s vnútorným schodíkom 14,5 mm a odsadením čapu 6,6 mm – rozmery, ktoré sú v súlade s geometriou kanálov rámu typickou pre zostavy RMU a rozvodných skríň.

Uhol otvárania a ovládanie dverí

Výnimočnou vlastnosťou pántu RMU Cabinet zinkovej zliatiny je uhol otvorenia 270°. Väčšina štandardných závesov skrinky sa otvára na 90°, 120° alebo 180° – otočka o 270° znamená, že sa dvierka môžu sklopiť späť takmer naplocho k boku skrinky, namiesto toho, aby sa zastavili v pravom uhle alebo do polovice. V aplikáciách RMU a kruhových hlavných jednotiek je to skutočný rozdiel, keď technici potrebujú voľný prístup do interiéru na inštaláciu, údržbu alebo správu káblov.

Polomer oblúka na závese RMU Cabinet Zinc Alloy sa pohybuje od R18,5 mm do R21,5 mm v rozsahu výkyvu, ktorý definuje obálku vôle, cez ktorú sa dvere pri otváraní pohybujú. Toto sa oplatí brať do úvahy pri usporiadaní skrinky – vedľa skrinky musí byť dostatok voľného priestoru, aby sa dvere mohli naplno rozvinúť bez prekážok.

Dokončiť Možnosti a aplikáciu

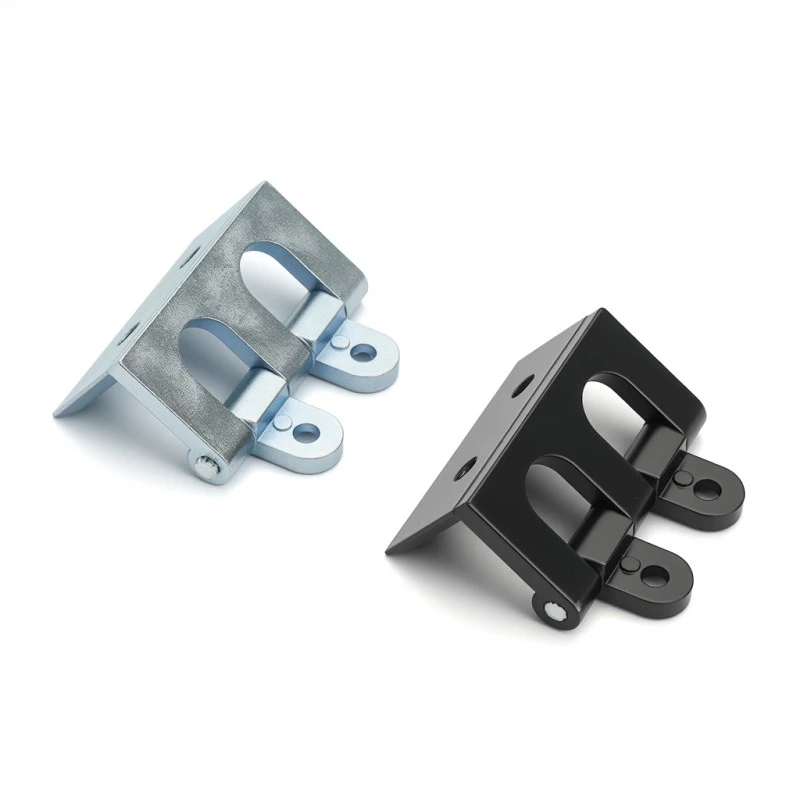

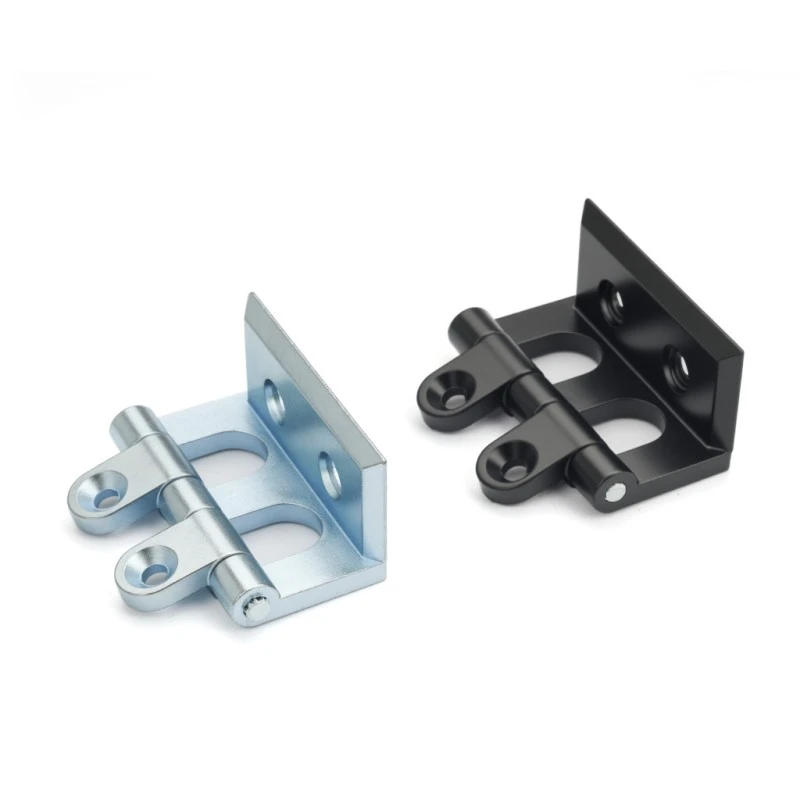

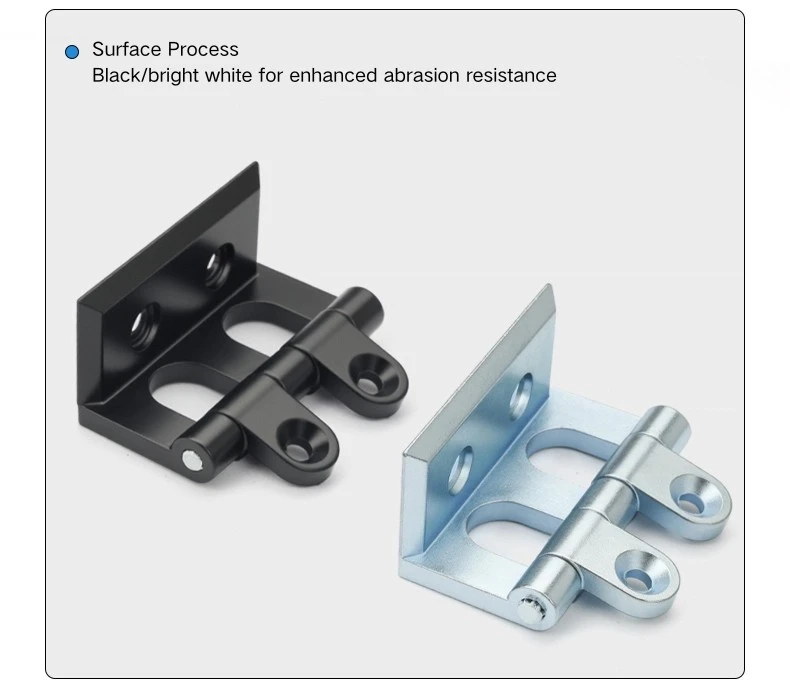

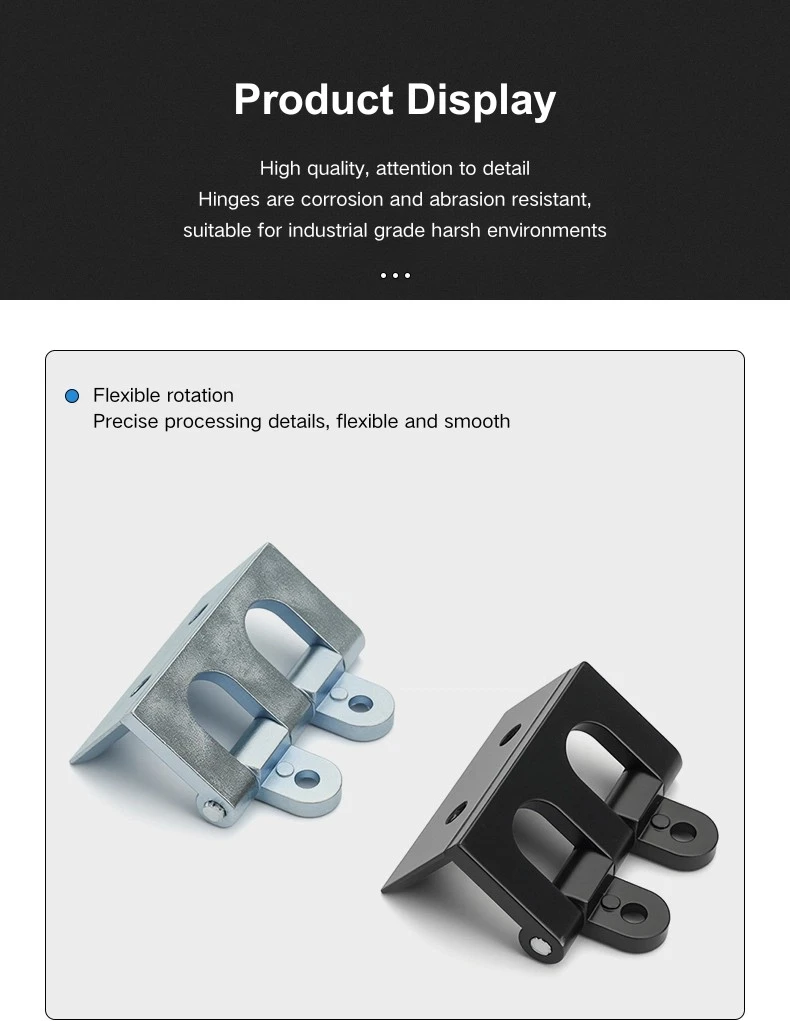

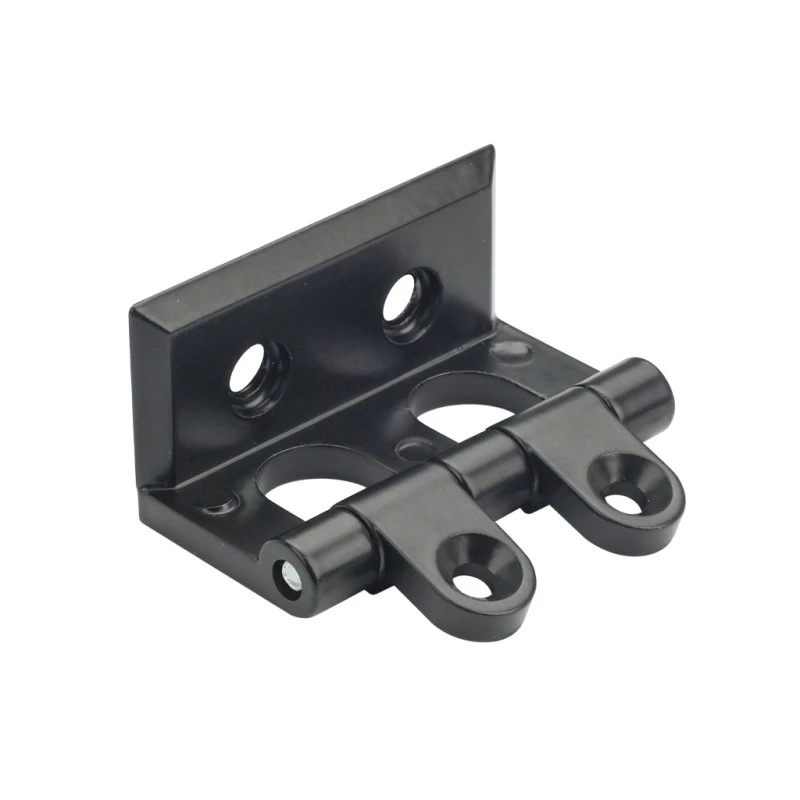

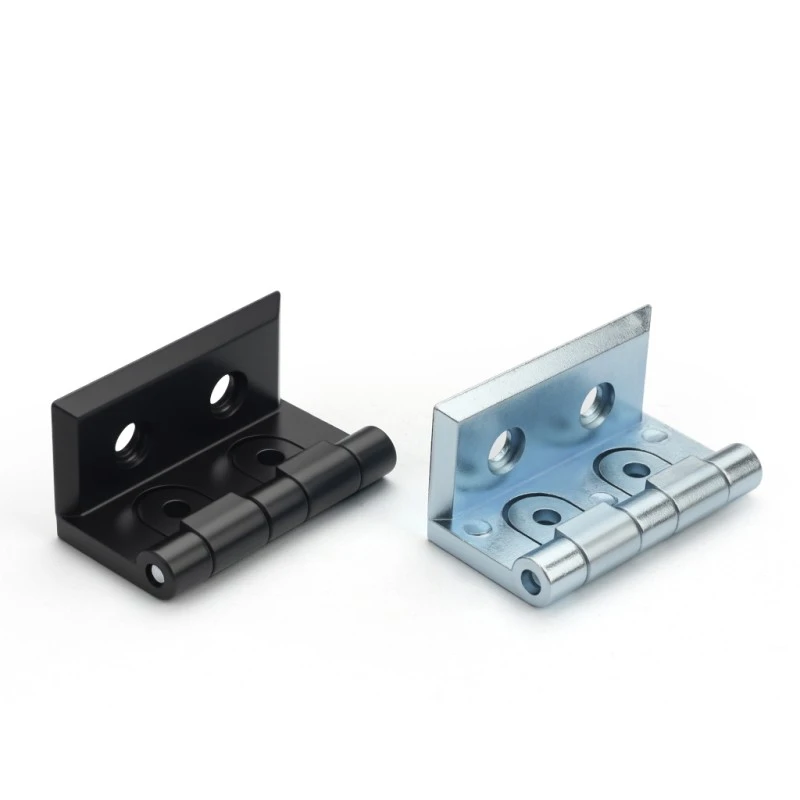

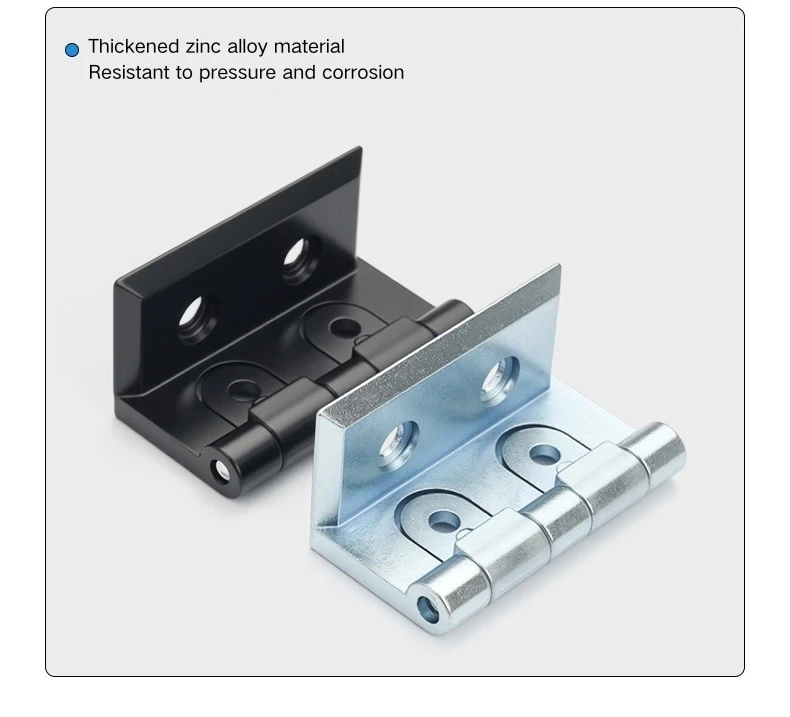

Záves RMU Cabinet Zinok Alloy sa dodáva v dvoch povrchových úpravách: čierna a svetlá chrómová. Čierna sa hodí k tmavým krytom skríň s práškovým nástrekom a je častejšou voľbou v zostavách RMU, kde je exteriér skrine štandardnou priemyselnou úpravou. Svetlý chróm poskytuje leštený, reflexný vzhľad a dobre sa hodí na svetlejšie alebo dekoratívne panely krytu, kde je povrch pántov súčasťou celkovej estetiky skrinky.

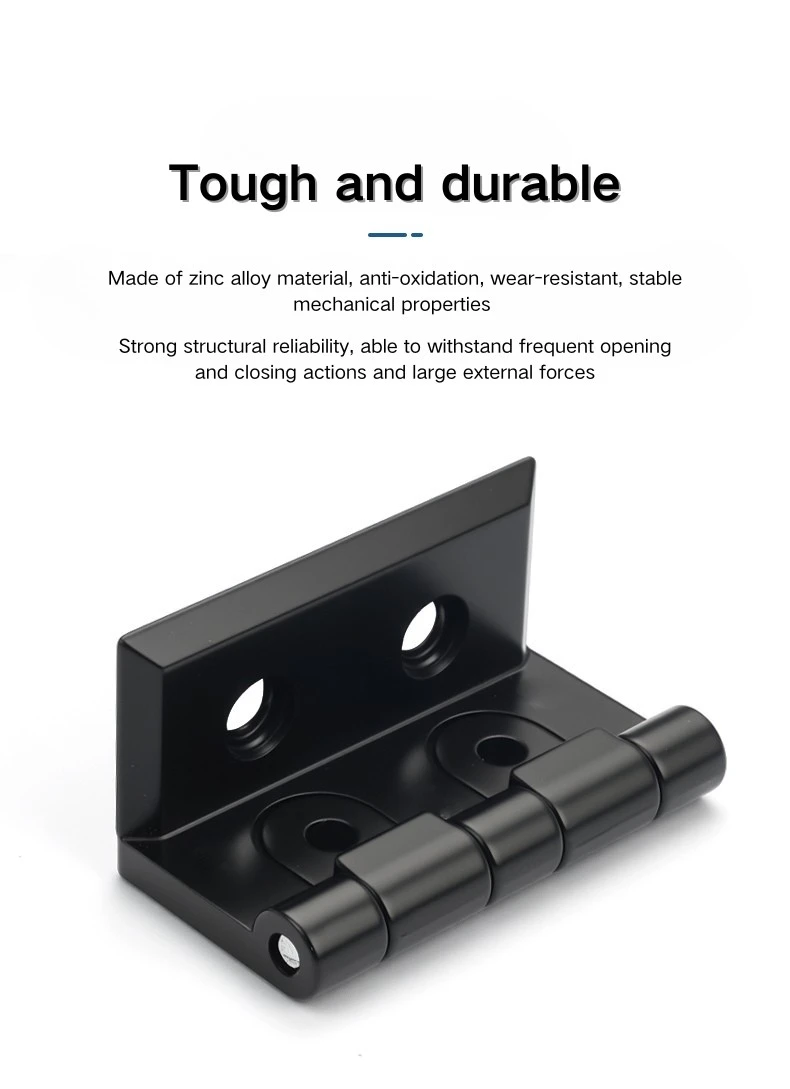

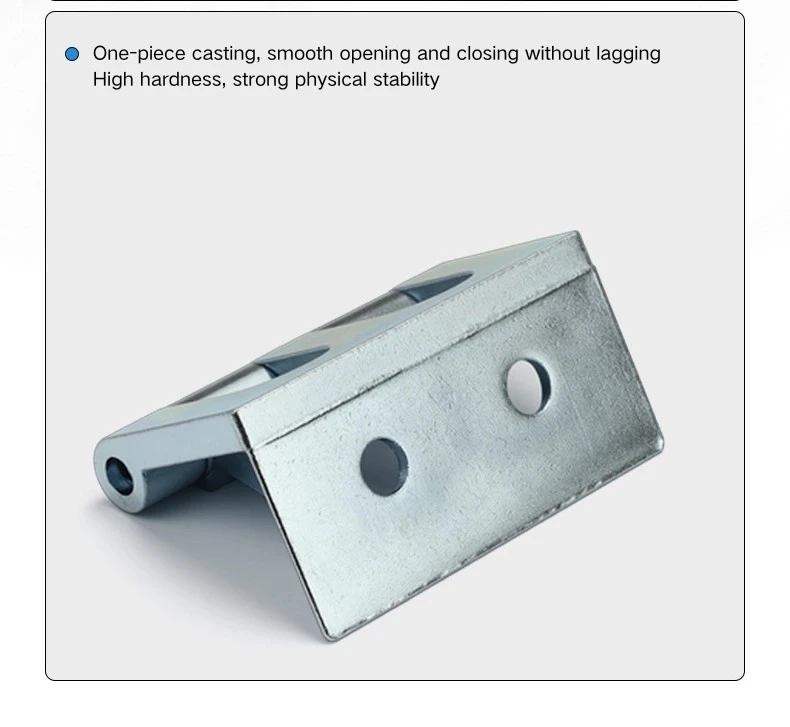

Obe povrchové úpravy závesu zinkovej zliatiny skrine RMU sú privarené priamo na rám skrine počas výroby, takže výber povrchovej úpravy je trvalým rozhodnutím vo fáze výroby. Konštrukcia zinkovej zliatiny dobre zvláda typické vnútorné priemyselné prostredia a telo odlievané pod tlakom poskytuje konzistentnú rozmerovú presnosť naprieč výrobnými šaržami – čo je užitočné, keď pánt potrebuje presne zarovnať so zodpovedajúcim rámovým kanálom naprieč viacerými skrinkami.

FAQ

Q1: Aký je uhol otvorenia pántu CL208?

CL208 sa otvára v uhle 270°, čo umožňuje, aby sa dvierka vykývli a takmer úplne zložili pozdĺž rámu skrinky. To je hlavný dôvod, prečo je určený pre RMU a skrinky hlavnej jednotky, kde je pravidelnou požiadavkou úplný prístup do interiéru.

Q2: Aké sú celkové rozmery CL208?

Pánt skrinky CL208 zo zinkovej zliatiny je široký 48 mm a vysoký 26 mm, s vnútorným rozpätím 20 mm medzi montážnymi krídelkami. Bočný dosah rámu je 25,5 mm a hĺbka záberu dverného panelu je 24 mm.

Q3: Ako sa inštaluje CL208?

CL208 je zváraný pánt – je pripevnený k rámu skrine a dvernému panelu zváraním počas výroby. Tento model nemá možnosť skrutkovania.

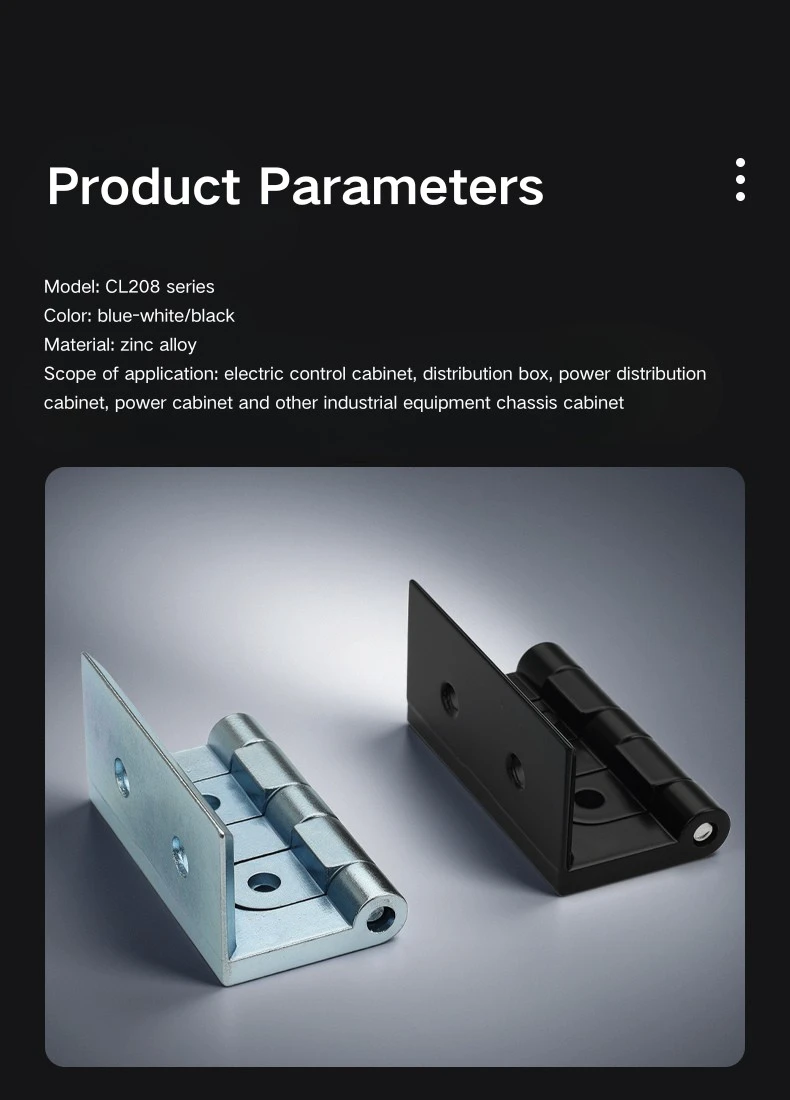

Q4: Aké možnosti povrchovej úpravy sú k dispozícii?

CL208 sa dodáva v čiernej zinkovej zliatine a svetlej chrómovej zliatine zinku. Čierna je štandardnou voľbou pre tmavé alebo práškovo lakované kryty; svetlý chróm sa hodí k svetlejším alebo dekoratívnym povrchom skriniek.

Q5: Pre aké typy skriniek je CL208 určený?

CL208 je určený predovšetkým pre skrine kruhových hlavných jednotiek a používa sa aj v elektrických rozvodných skriniach, priemyselných ovládacích skriniach a krytoch rozvádzačov. Uhol otvorenia 270° je obzvlášť dôležitý pre aplikácie RMU, kde je funkčnou požiadavkou úplná vôľa dverí.

Otázka 6: Je potrebný voľný priestor na otáčanie dverí o 270°?

áno. Dvere pri otváraní prechádzajú oblúkom R18,5 až R21,5 mm. Pri usporiadaní skrinky sa uistite, že je pozdĺž skrinky dostatočný voľný priestor, aby sa dvere mohli naplno rozvinúť bez toho, aby narazili na susedné konštrukcie alebo vybavenie.

Q7: Je CL208 dostupný z nehrdzavejúcej ocele?

CL208 je v súčasnosti k dispozícii iba v zinkovej zliatine, v čiernom a svetlom chrómovom prevedení. Pre možnosti pántov skrinky z nehrdzavejúcej ocele môžu byť v závislosti od vašej aplikácie vhodnejšie iné modely z radu Yitai Lock.
