Ako si vyberiete správny ventilačný filter pre elektrickú skriňu alebo priemyselný kryt?

Teplo je jedným z najjednoduchších spôsobov, ako skrátiť životnosť elektrických komponentov vo vnútri skrine. Aventilačný filtersada, ktorá správne padne, efektívne filtruje a vyhovuje inštalačnému prostrediu, má dlhú cestu k tomu, aby veci fungovali bez problémov. Yitailock vyrába celý rad ventilačných okien skriniek z ABS plastu v rôznych veľkostiach a konfiguráciách – tu je to, čo by ste mali vedieť, než si jednu vyberiete.

Séria XT — Filtrovaná ventilácia pre elektrické skrine

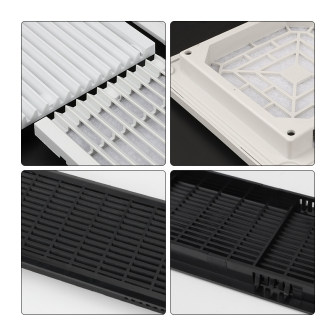

Séria XT pokrýva štvorcovéventilačný filtersady od XT801 po XT807, každá s žalúziovou mriežkou ABS na vonkajšej strane a polymérovou filtračnou vložkou G3 vo vnútri. Filtračná vložka zachytáva prach a nečistoty skôr, ako sa dostanú ku komponentom vo vnútri krytu, čo je kľúčový rozdiel medzi touto a obyčajnou ventilačnou mriežkou.

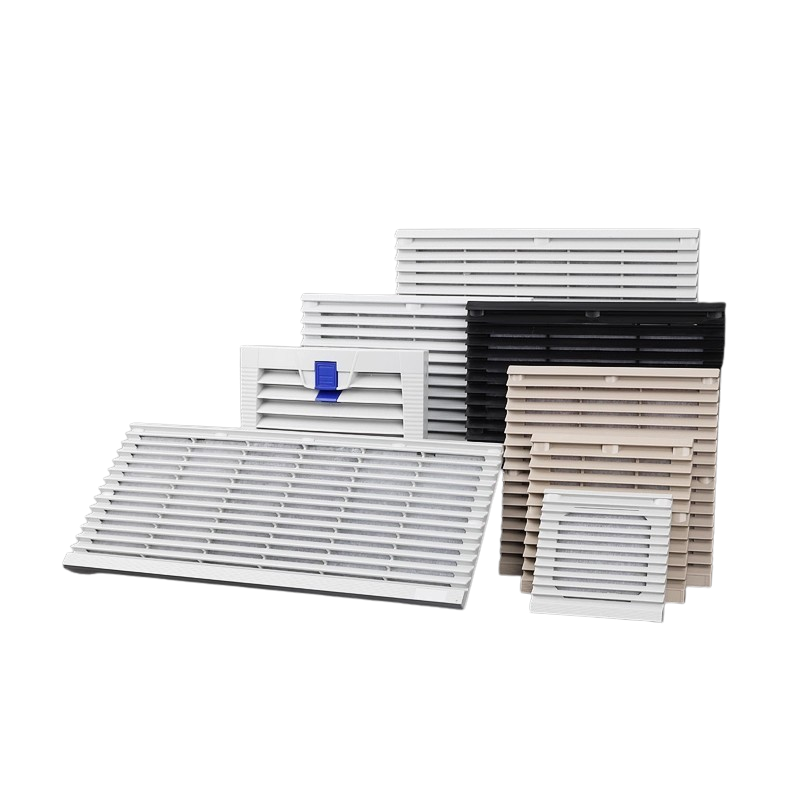

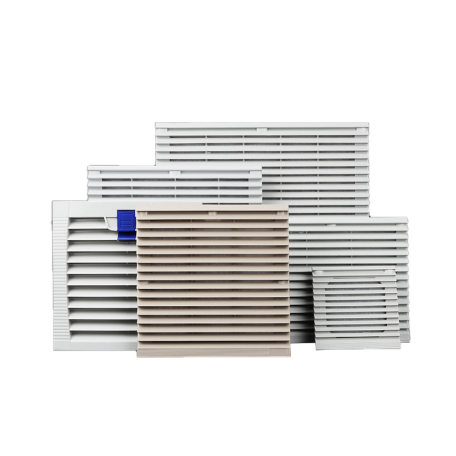

Veľkosti siahajú od kompaktného XT801 (107 × 107 mm externý, 81 × 81 mm výrez) až po XT806 (322 × 322 mm vonkajší, 280 × 280 mm výrez) a obdĺžnikový XT807 (420 × 180 mm vonkajší, 389 × 149 mm výrez). Najčastejšie špecifikované veľkosti majú tendenciu byť XT803 až XT805 strednej triedy, ktoré vyhovujú štandardným panelovým výrezom, ktoré sa nachádzajú na väčšine rozvodných skríň a ovládacích skríň.

Farby sú RAL 7035 (svetlo šedá – štandard pre väčšinu priemyselných krytov), ​​RAL 7032 (teplejšia kamienková sivá) a čierna pre špecifické inštalácie.

Normálny typ verzus vysoký štýl

Pre modely XT804 a XT805 sú k dispozícii dve výšky profilu. Normálny typ je umiestnený bližšie k povrchu panelu a vyhovuje štandardným inštaláciám, kde je hrúbka steny skrine v rámci typického rozsahu. Vysoký štýl má hlbšie telo, ktoré pojme hrubšie panelové steny alebo inštalácie, kde je potrebná dodatočná vôľa medzi mriežkou a ventilátorom za ňou. Na obrázkoch dva a tri je znázornené vnútorné usporiadanie každého z nich – normálny typ používa skrutkovú montáž M4 v jednom bode, zatiaľ čo vysoký štýl používa dva upevňovacie body M4 pre bezpečnejšie upevnenie na hlbších paneloch.

Možnosti lepiacich tesnení

Väčšina modelov XT je k dispozícii s alebo bez lepiaceho bodového tesnenia – čierneho tesniaceho pásu, ktorý vedie po obvode rámu filtra. Pre kryty, ktoré vyžadujú určitý stupeň utesnenia proti prachu okolo samotného vetracieho okna, stojí za to špecifikovať verziu tesnenia. Pri nasadení mriežky sa tlačí na povrch panelu, čím sa zmenšuje medzera medzi rámom a okrajom výrezu. Pre štandardné vnútorné skrine, kde ochrana proti vniknutiu okolo mriežky nie je problémom, je nelepiaca verzia jednoduchšou a cenovo výhodnejšou voľbou.

Niektoré modely XT804 a XT805 sú k dispozícii aj so západkovým upevnením namiesto skrutiek, čo urýchľuje vyberanie a výmenu filtra počas údržby.

Obyčajné vetracie mriežky

Pre aplikácie, kde sa nevyžaduje filtrácia – iba pasívne prúdenie vzduchu – sú k dispozícii obyčajné vetracie mriežky v troch veľkostiach: 78 × 200 mm, 78 × 456 mm a 80 × 461 mm. Vo vnútri nemajú žiadnu filtračnú vložku, vďaka čomu sú vhodné do krytov, kde nie je problém s prenikaním prachu, ale stále je potrebné riadiť prúdenie vzduchu cez panel.

Výber toho správneho

Veľkosť je prvé rozhodnutie – prispôsobte vonkajšie rozmery dostupnému priestoru panelu a pred objednávkou potvrďte veľkosť výrezu. Potom výber medzi filtrovanou sériou XT a obyčajnou mriežkou závisí od toho, či je potrebná ochrana proti prachu. V rámci série XT sa oplatí pridať lepiace tesnenie pre akúkoľvek inštaláciu, kde ventilačné okno skrinky musí sedieť v jednej rovine a tesne priliehať k panelu. Normálny verzus vysoký štýl vyplýva z hrúbky panelu a požiadaviek na svetlosť ventilátora.
