Ktorá prepínacia západka je vhodná pre vašu aplikáciu – a ako si vybrať medzi ôsmimi modelmi?

Prepnúť vzhľad zámkovjednoduché, ale v rámci sortimentu je viac variácií, než väčšina ľudí očakáva. Yitailock vyrába osem modelov zámkov s prackami v tejto sérii – rad J100 – pokrývajúcich všetko od kompaktných spôn až po priemyselné spojovacie prvky pre veľké zaťaženie. Každý model je dostupný z poniklovaného železa, nehrdzavejúcej ocele 201 a nehrdzavejúcej ocele 304 a tri modely obsahujú otvor na visiaci zámok pre väčšiu bezpečnosť. Tu je návod, ako sa pohybovať v rozsahu.

Na čo sa tieto západky používajú

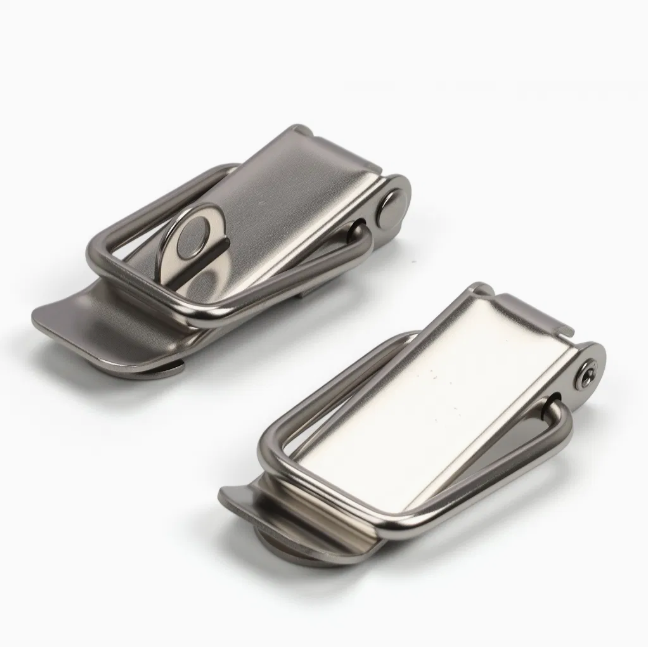

Prepínacie západky v tomto štýle sú bežnou voľbou pre skrinky, skrinky na náradie, kryty zariadení, spojovacie boxy a dvere priemyselných skriniek, kde je potrebné rýchle zatváranie bez použitia náradia. Pružinová slučka sa zahákne cez držiak a zapadne na miesto – otvorí sa zdvihnutím páky, zatvorí sa zatlačením späť nadol. Je to jednoduchý mechanizmus, ktorý spoľahlivo drží pri vibráciách a opakovanom použití, a preto sa objavuje v toľkých rôznych aplikáciách.

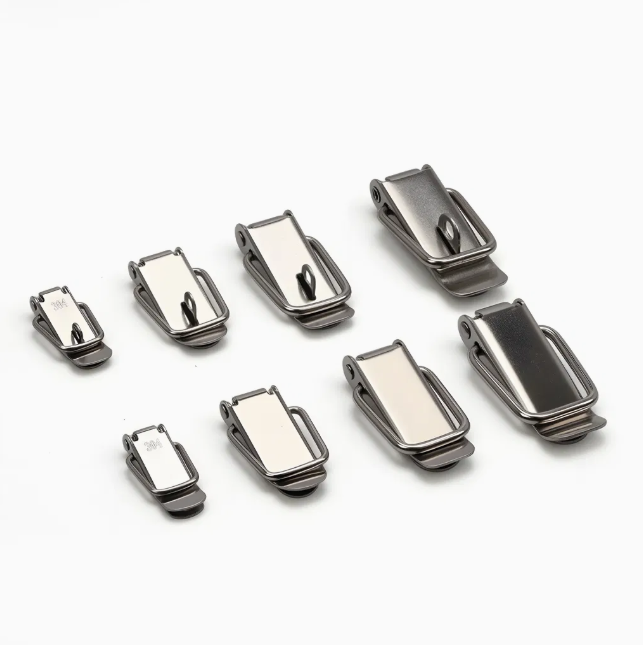

Osem modelov a ich rozmery

Sortiment siaha od kompaktných po vysokovýkonné, pričom každý model je dimenzovaný pre rôzne hmotnosti dverí a konfigurácie rámu:

J105 — 75,6×26,7mm telo, výška držiaka 59mm, 4×M4 montážne otvory

J106 — 75×27mm telo, výška držiaka 59mm, 4×M4 montážne otvory

J103 — 90,6 × 31,5 mm telo, výška držiaka 75,5 mm, montážne otvory 5 × M4

J104 — 90,6×31,6mm telo, výška držiaka 75,8mm, 5×M4 montážne otvory (vrátane otvoru na visiaci zámok)

J101 — telo 111×39mm, výška držiaka 89,7mm, montážne otvory 4×M5

J102 — 130×37,8mm telo, výška držiaka 105,5mm, 4×M5 montážne otvory (vrátane otvoru na visiaci zámok)

J001 — 126,5×39mm telo, výška držiaka 105mm, 4×M5 montážne otvory (vrátane otvoru na visiaci zámok)

Menšie modely — J105 a J106 — vyhovujú ľahším panelom a kompaktným krytom. Stredný rad J103 a J104 pokrývajú väčšinu štandardných aplikácií priemyselných skríň. Väčšie J101, J102 a J001 sú vyrobené pre ťažšie dvere alebo prípady, kde je potrebná väčšia upínacia sila a väčší záber držiaka.

Modely s otvormi na visiaci zámok

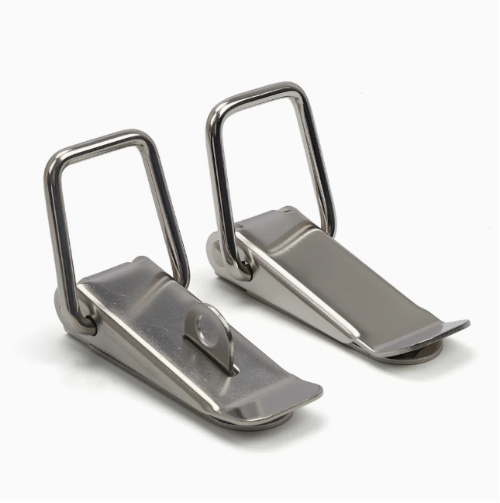

J104, J102 a J001 obsahujú otvor na zámok v tele západky. To umožňuje, aby visiaci zámok prešiel slučkou, keď je západka zatvorená, čím sa zabráni jej otvoreniu bez kľúča. To je užitočné pre vonkajšie ohrádky, boxy na stavenisku alebo akékoľvek aplikácie, kde je potrebné, aby sa západkový zámok zdvojnásobil ako bod kontroly prístupu, a nie len ako zatvárací mechanizmus.

Výber materiálu

Všetkých osem modelov sa dodáva v troch materiálových variantoch:

Poniklované železo je cenovo výhodnou voľbou pre vnútorné použitie v suchom a stabilnom prostredí. Poniklovanie poskytuje základnú odolnosť proti korózii, ale nie je vhodné na dlhodobé vystavenie vlhkosti.

Medzi nimi je nehrdzavejúca oceľ 201 – lepšia odolnosť proti korózii ako poniklované železo, bez cenovky 304. Funguje dobre pre kryty v mierne vlhkých alebo polovonkajších prostrediach, kde nie je potrebná úplná ochrana na mori.

Nerezová oceľ 304 je najodolnejšia možnosť, vhodná pre vonkajšie inštalácie, pobrežné prostredia alebo všade tam, kde sa vyskytuje pravidelná vlhkosť, čistiace chemikálie alebo soľný sprej. Pre priemyselnézápadkové zámkyktoré musia vydržať roky vonkajšieho používania, 304 je priamou voľbou.

Výber správneho modelu

Začnite s hmotnosťou dverí alebo panela a zistite, ktorá veľkosť tela poskytuje dostatočnú upínaciu silu. Prispôsobte vzor montážnych otvorov – M4 pre menšie modely, M5 pre väčšie – s materiálom a hrúbkou panelu. Ak je potrebná kontrola prístupu, pridajte model otvoru pre visiaci zámok. Potom vyberte materiál na základe prostredia inštalácie. Tieto štyri rozhodnutia pokrývajú väčšinu toho, čo je potrebné na získanie správneho zámku so západkou pracky z tohto radu, bez toho, aby sa pre danú aplikáciu prevyšovalo alebo nešpecifikovalo.
