Úplne skrytý pánt z nehrdzavejúcej ocele

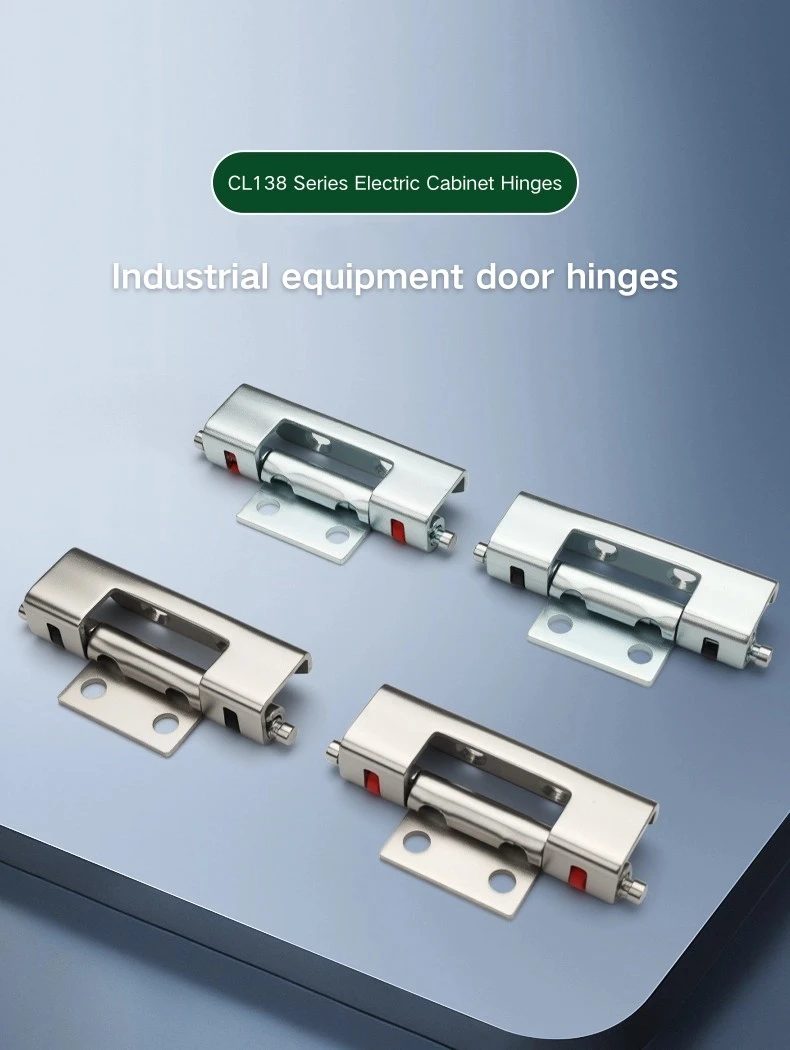

Pre tých, ktorí veľkoobchodne získavajú skryté závesy skriniek od Yitai Lock, úplne skrytý záves z nehrdzavejúcej ocele CL138 pokrýva štyri varianty v dvoch materiáloch a dvoch farbách svoriek. Verzie z nehrdzavejúcej ocele sú prirodzenou voľbou pre kryty vo vlhkom alebo korozívnom prostredí, zatiaľ čo možnosti z uhlíkovej ocele fungujú dobre pre štandardné vnútorné rozvodné skrine. Farba svorky – čierna alebo červená – je skôr vizuálna ako funkčná, takže výber závisí od preferencie alebo zhody existujúceho hardvéru skrinky.

Štruktúra a rozmery

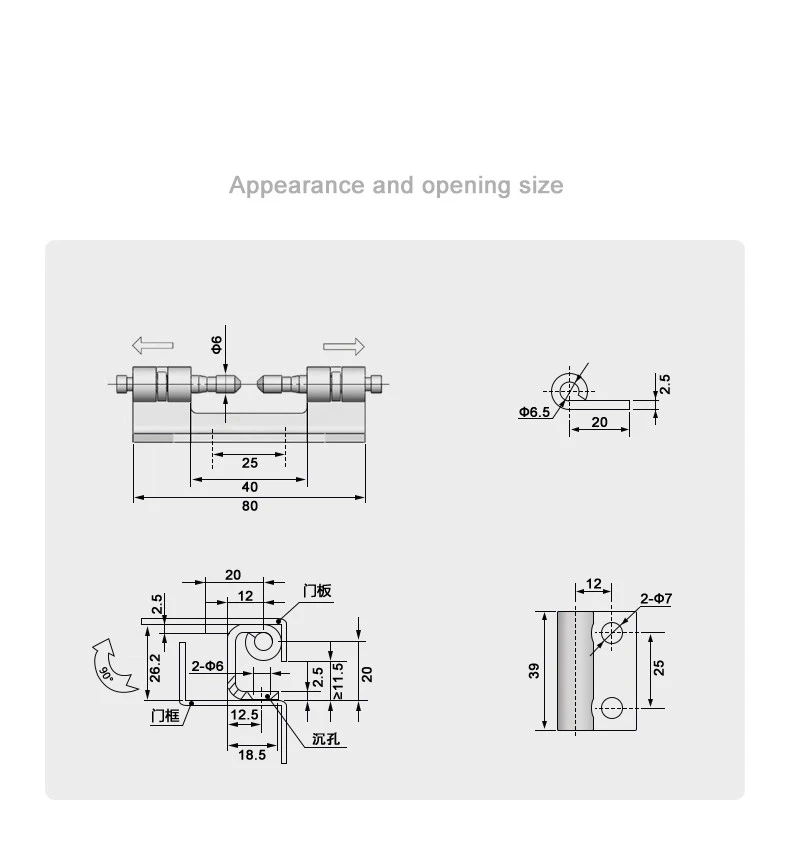

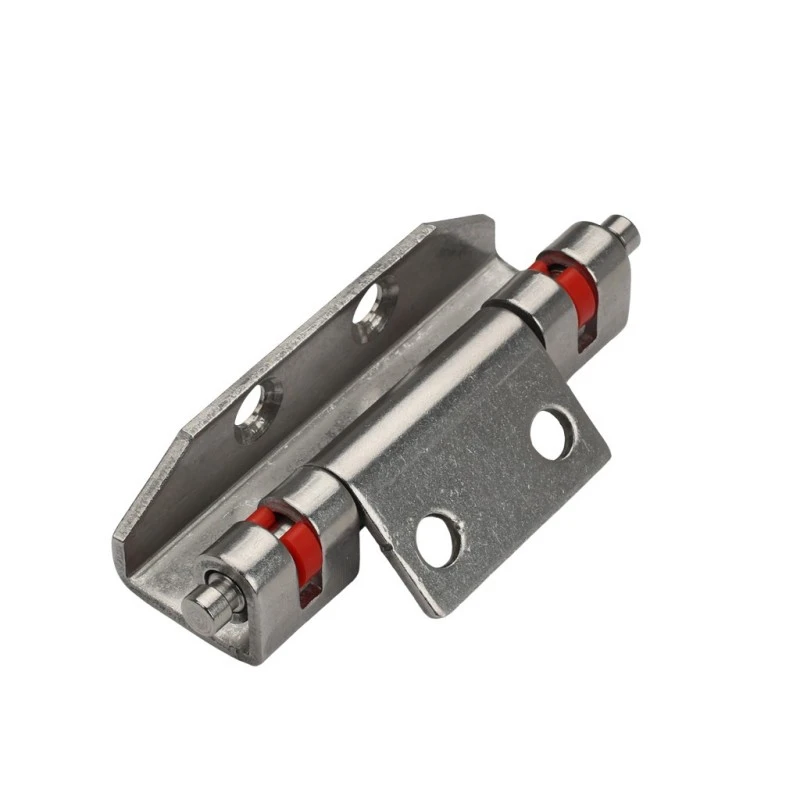

Celkom skrytý pánt z nehrdzavejúcej ocele má celkovú dĺžku 80 mm, telo pántu má dĺžku 40 mm a vnútorné rozpätie medzi dvoma koncami hlavne 25 mm. Priemer hlavne je Φ6 mm a každá z dvoch častí valca sa rozprestiera smerom von zo stredného tela, čo dodáva závesu charakteristický profil činky. Zostava svorky sedí na koncoch hlavne a je to, čo drží záves v zábere s kanálom rámu dverí.

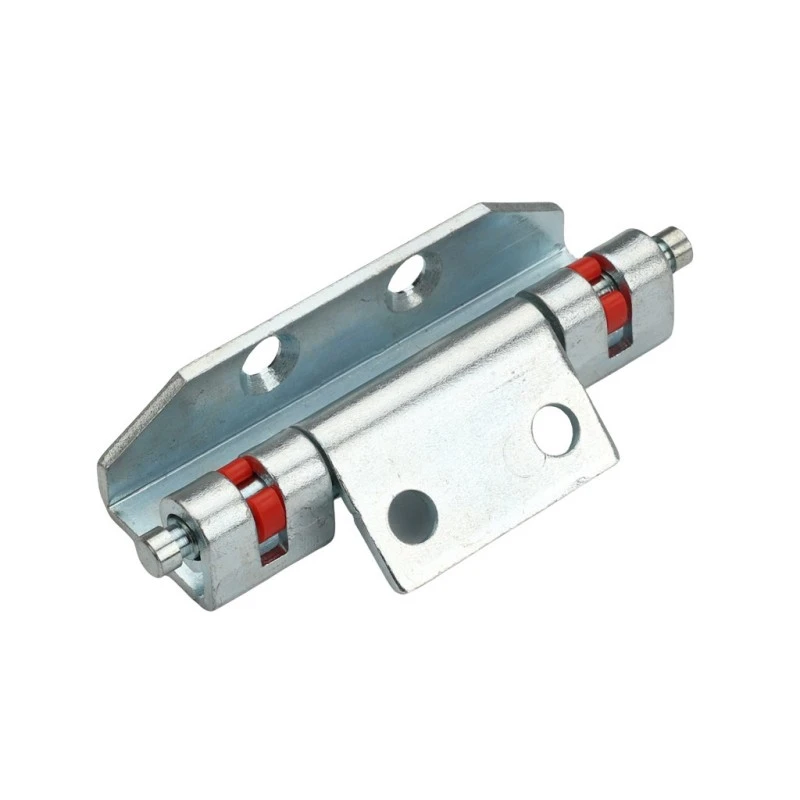

Montážna doska úplne skrytého pántu z nehrdzavejúcej ocele meria 39 mm na výšku a 25 mm na šírku, s dvomi montážnymi otvormi Φ7 mm vzdialenými 12 mm od okraja. Strana rámu ukazuje celkovú hĺbku 18,5 mm so základňou 12,5 mm, dvomi otvormi pre hlaveň Φ6 mm a zapusteným vybraním ≥11,5 mm. Upínací kolík Φ6,5 mm sedí 2,5 mm hrdo na čelo listu s dĺžkou záberu 20 mm.

Inštalácia a montáž

Úplne skrytý pánt z nehrdzavejúcej ocele sa inštaluje zváraním – montážna doska je privarená k dvernému panelu a telo pántu sa pri montáži zapojí do kanála rámu. 90° otvorenie znamená, že sa dvere vyklopia do pravého uhla od čela skrine, čo pokrýva štandardné požiadavky na prístup pre väčšinu konfigurácií rozvodných a ovládacích skríň.

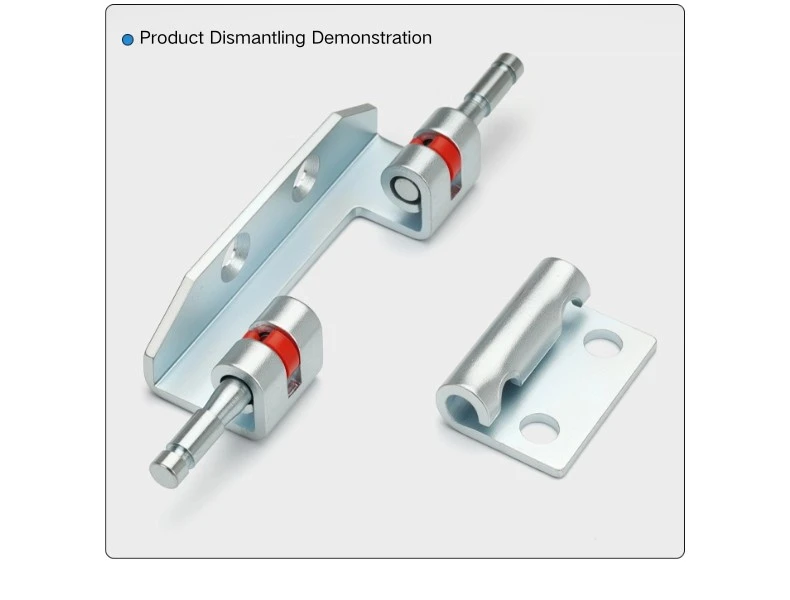

Po privarení je úplne skrytý pánt z nehrdzavejúcej ocele zapustený v profile rámu, takže zostava hlavne a svorky sú zvonku skryté. Upínací mechanizmus na každom konci valca uzamkne pánt do kanála rámu a v prípade potreby ho možno uvoľniť na odstránenie dverí. Toto skryté zapojenie je tiež to, čo robí záves kompatibilným so systémami rámov skríň Rittal, kde geometria kanála vyhovuje tomuto typu zapustenej montáže závesu.

Možnosti materiálu a svoriek

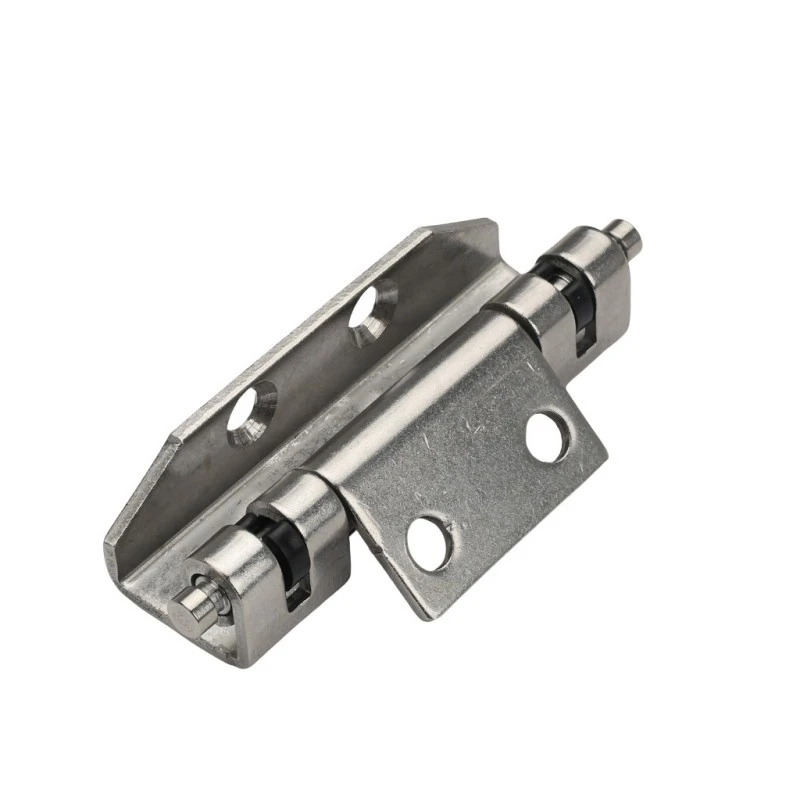

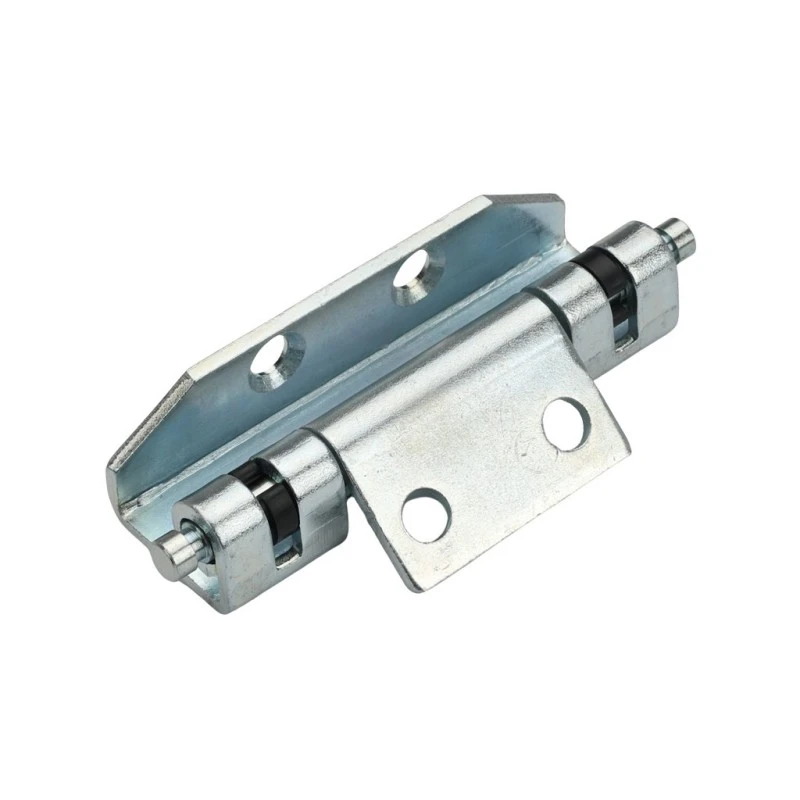

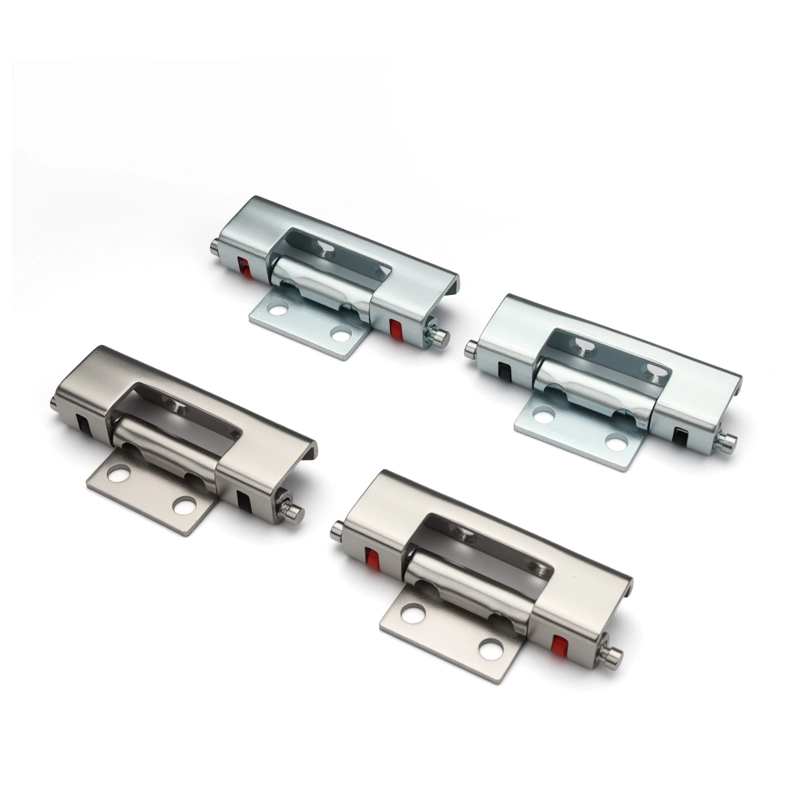

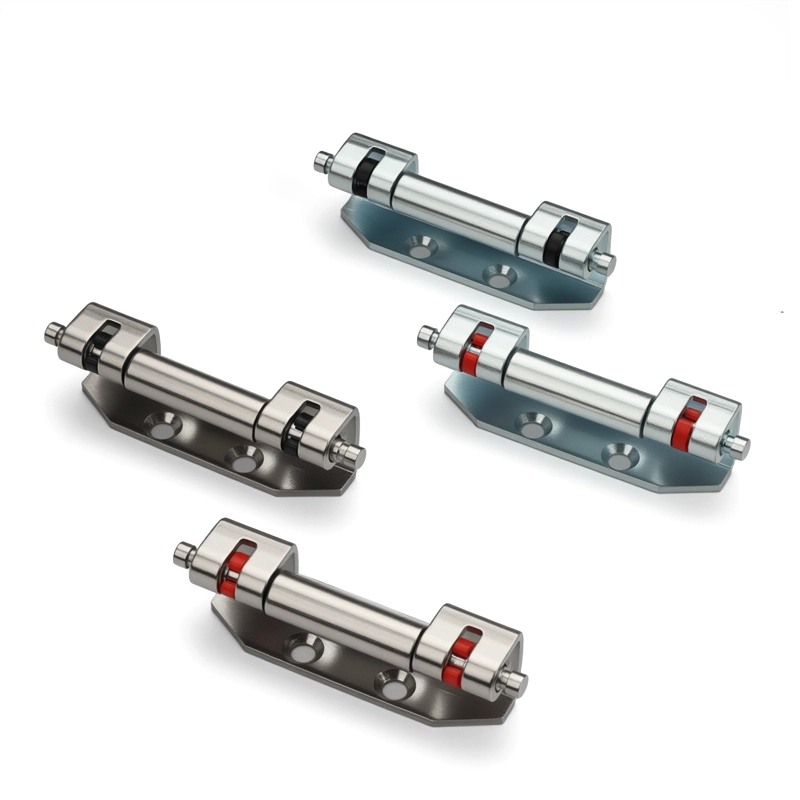

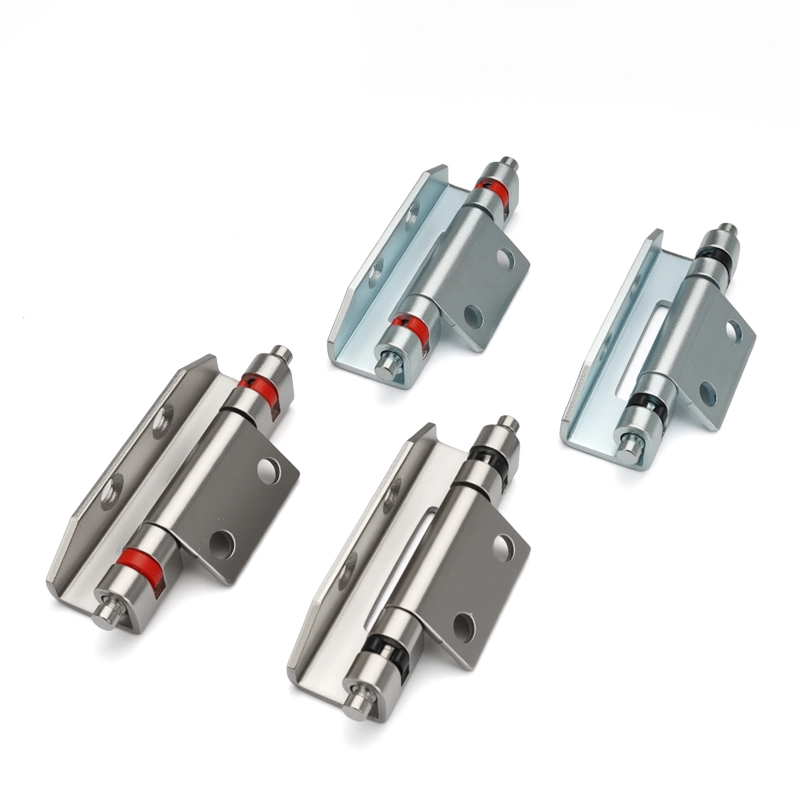

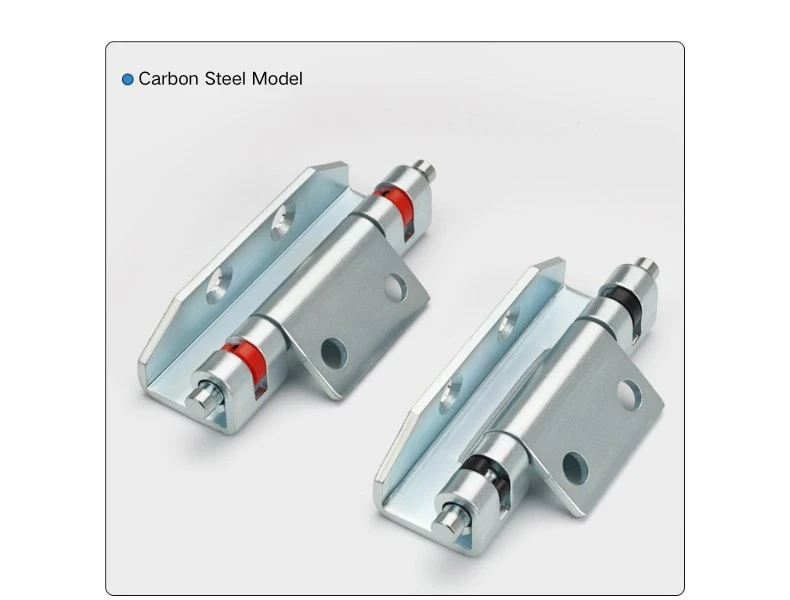

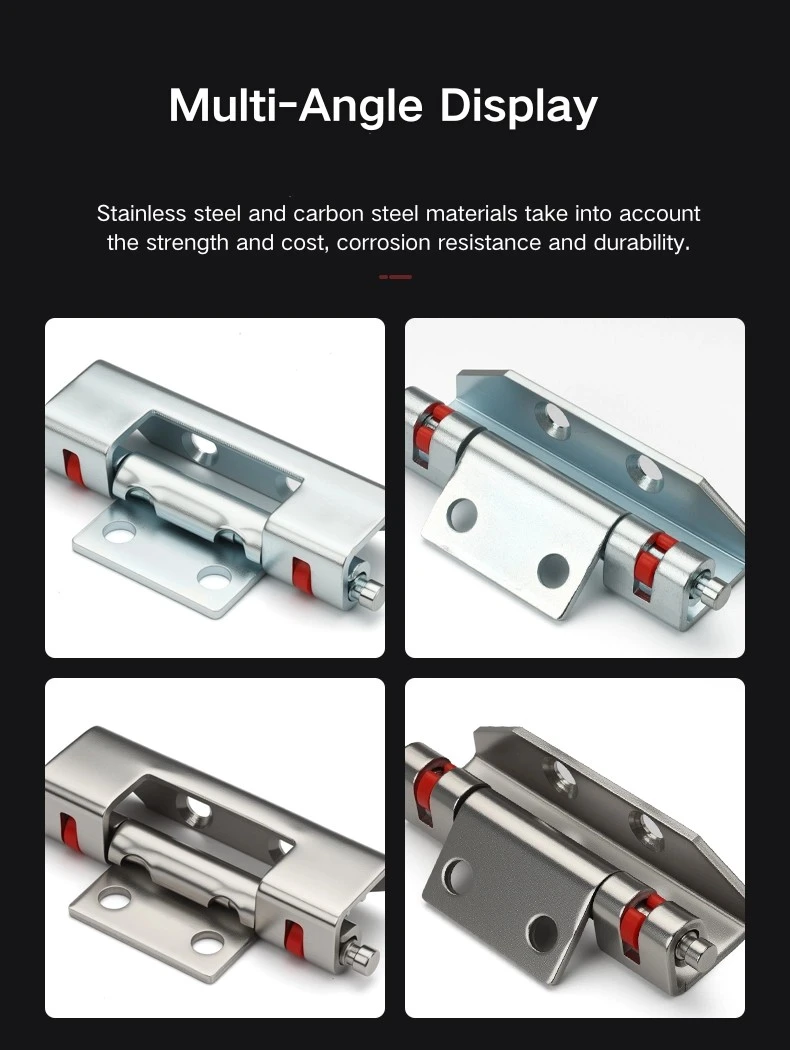

Úplne skrytý pánt z nehrdzavejúcej ocele je k dispozícii v uhlíkovej oceli a nehrdzavejúcej oceli s čiernou alebo červenou farbou svorky na oboch materiáloch – celkovo štyri varianty. Verzia z nehrdzavejúcej ocele je vhodnejšia pre kryty vo vlhkých priestoroch, vonkajšie inštalácie alebo prostredia, kde časom záleží na odolnosti proti korózii. Uhlíková oceľ vyhovuje aplikáciám suchých vnútorných skríň, kde sú požiadavky na povrchovú úpravu štandardnejšie.

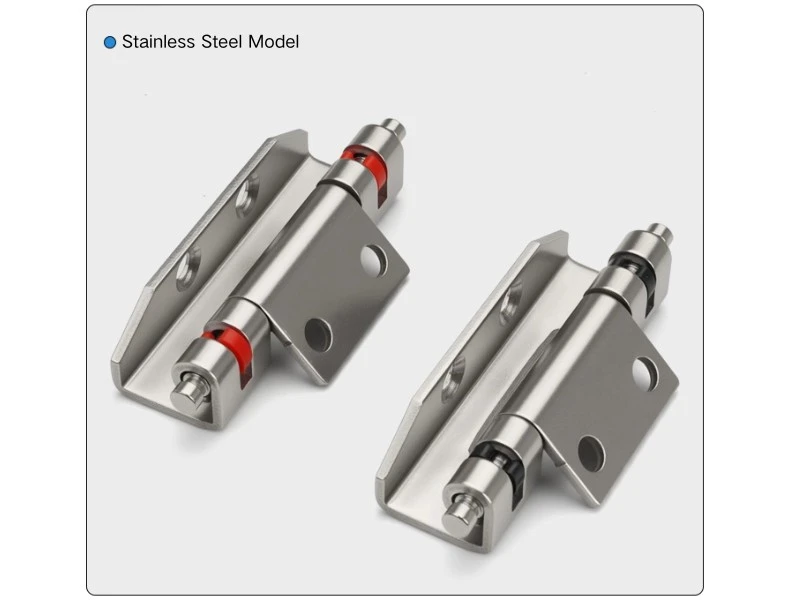

Farba svorky na úplne zakrytom závese z nehrdzavejúcej ocele – čierna alebo červená – je kozmetickým rozdielom bez rozdielu v materiáli alebo nosnosti medzi nimi. Červené svorky sa niekedy používajú ako vizuálny indikátor na konkrétnych radoch skríň alebo na rozlíšenie pozícií pántov na skriniach s viacerými dverami; čierne svorky sú bežnejšie predvolené. V každom prípade je výkon rovnaký.

Aplikačné scenáre

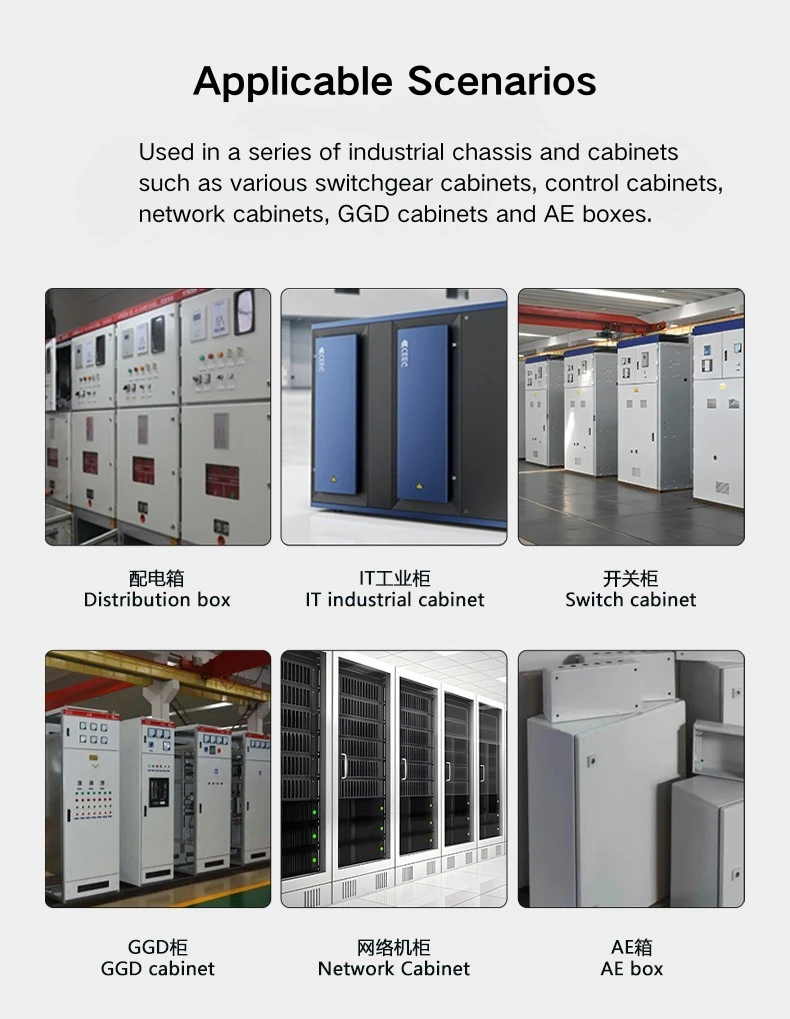

Úplne skrytý pánt z nehrdzavejúcej ocele sa používa na rozvodných skriniach, krytoch ovládacích zariadení a paneloch rozvádzačov, kde je potrebný hladký vonkajší povrch dverí bez hardvéru. Úplne skrytý profil udržuje pánty mimo dohľadu, keď sú dvere zatvorené, čo vyhovuje skrinkám inštalovaným na viditeľných miestach – serverovne, riadiace miestnosti alebo verejné technické priestory – kde by odhalený hardvér pántov vyzeral nevhodne.

Vďaka kompatibilite s rámami skriniek Rittal je úplne skrytý pánt z nehrdzavejúcej ocele jednoduchou možnosťou pre výrobcov alebo integrátorov, ktorí už pracujú s týmto rámovým systémom. Variant z nehrdzavejúcej ocele spĺňa požiadavky na koróziu vonkajších krytov alebo krytov s vysokou vlhkosťou a možnosť z uhlíkovej ocele pokrýva väčšinu štandardných vnútorných rozvodných skríň, kde sú náklady a podmienky prostredia mierne.

FAQ

Q1: Aké varianty sú dostupné pre CL138?

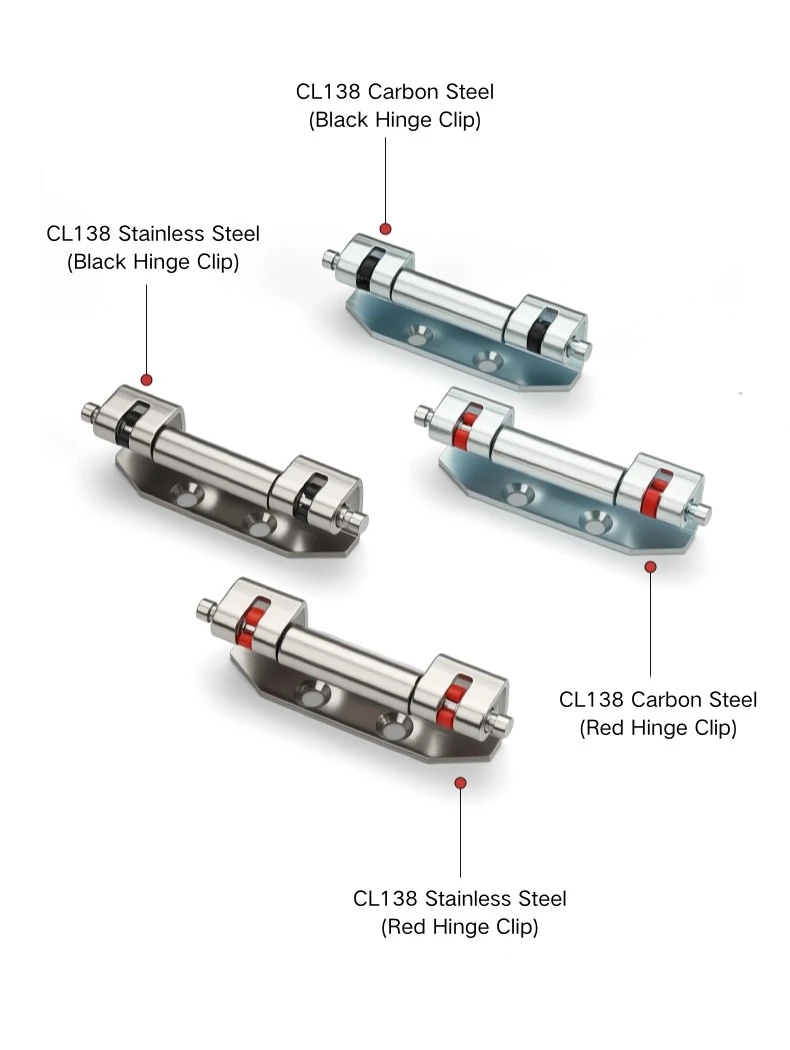

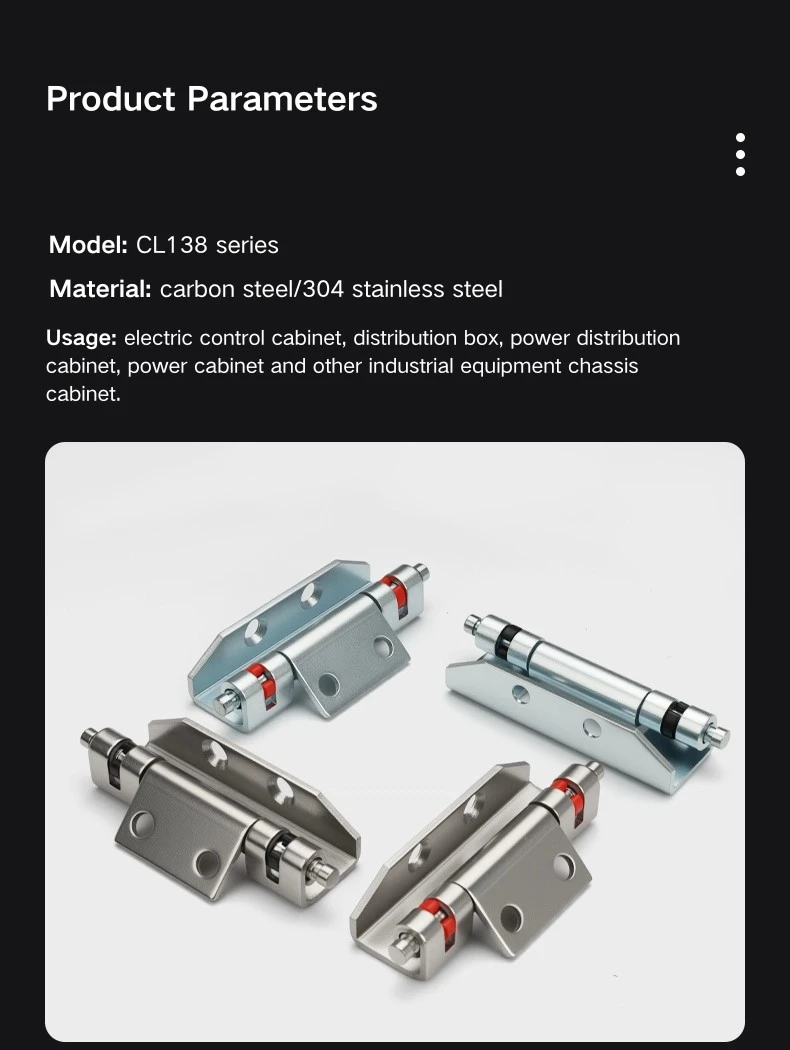

CL138 sa dodáva v štyroch variantoch: uhlíková oceľ s čiernou svorkou, uhlíková oceľ s červenou svorkou, nehrdzavejúca oceľ s čiernou svorkou a nehrdzavejúca oceľ s červenou svorkou. Farba svorky je len kozmetická – medzi čiernou a červenou nie je žiadny funkčný rozdiel.

Q2: Aký je uhol otvorenia CL138?

Skrytý pánt CL138 sa otvára do 90°, čo pokrýva štandardné požiadavky na prístup k dverám rozvodnej skrine a riadiacej skrine.

Q3: Ako sa inštaluje CL138?

CL138 je privarený – montážna doska je privarená k dvernému panelu počas výroby skrinky a telo pántu je v zábere s kanálom rámu. Tento model nemá možnosť skrutkovania.

Q4: Je CL138 kompatibilný so skriňami Rittal?

Áno, skrytý pánt CL138 je kompatibilný s rámami skriniek Rittal. Geometria záberu kanála závesu vyhovuje profilu rámu Rittal.

Q5: Čo označujú farby svoriek?

Čierne a červené svorky sú len farebné varianty — materiál a nosnosť sú u oboch rovnaké. Červená sa niekedy používa ako vizuálny indikátor na rozlíšenie pozícií pántov alebo línií skriniek; čierna je bežnejšou predvolenou voľbou.

Q6: Aký materiál by som si mal vybrať pre vonkajšie kryty?

Verzia CL138 z nehrdzavejúcej ocele je správnou voľbou pre vonkajšie kryty, vlhké prostredie alebo inštalácie, kde je dlhodobá požiadavka na odolnosť proti korózii. Uhlíková oceľ vyhovuje štandardným aplikáciám vnútorných rozvodných skríň.
