Záves skrinky ohyb 90 stupňov

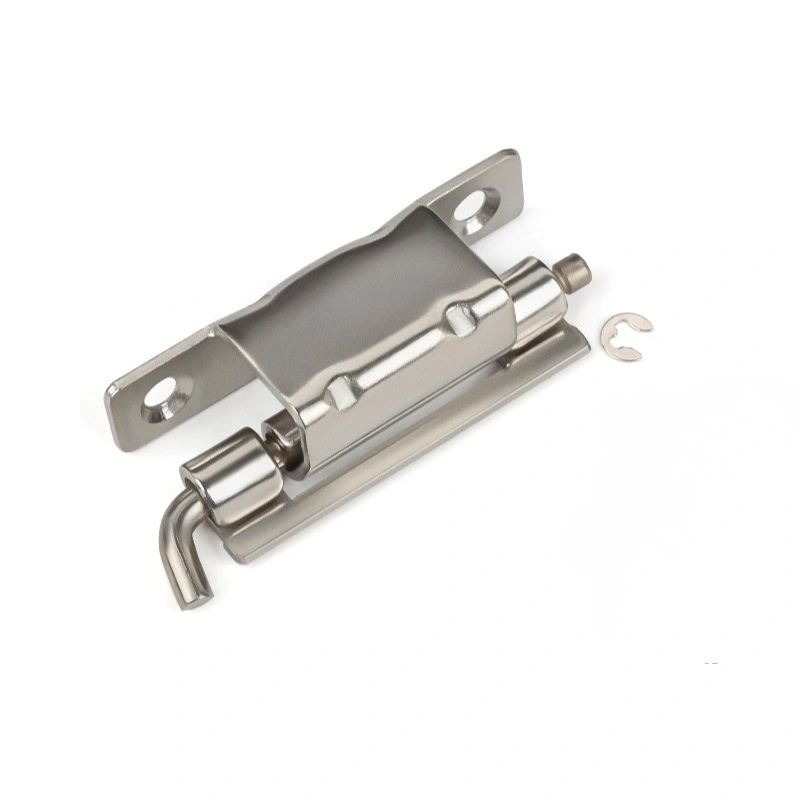

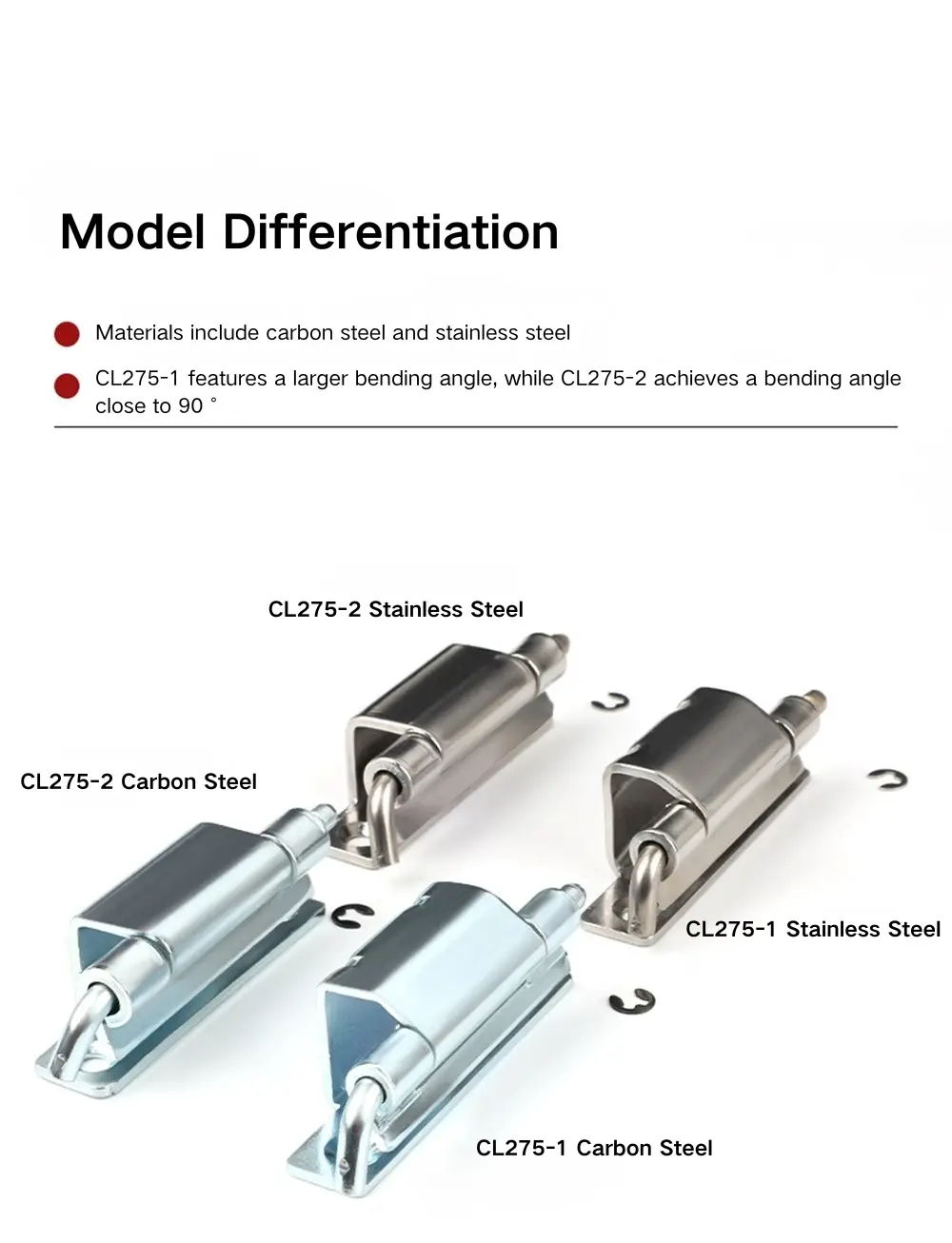

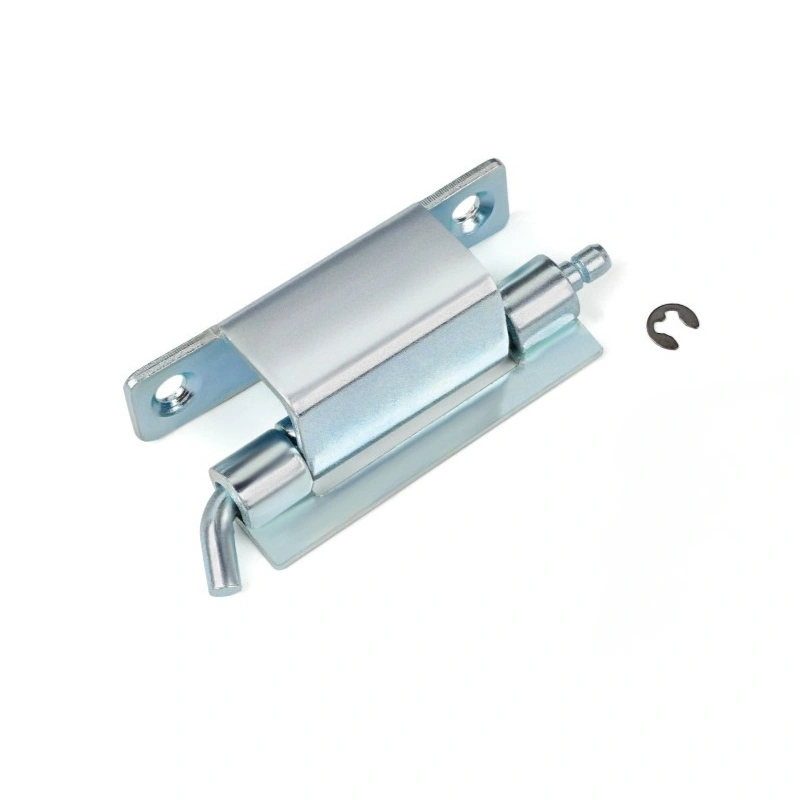

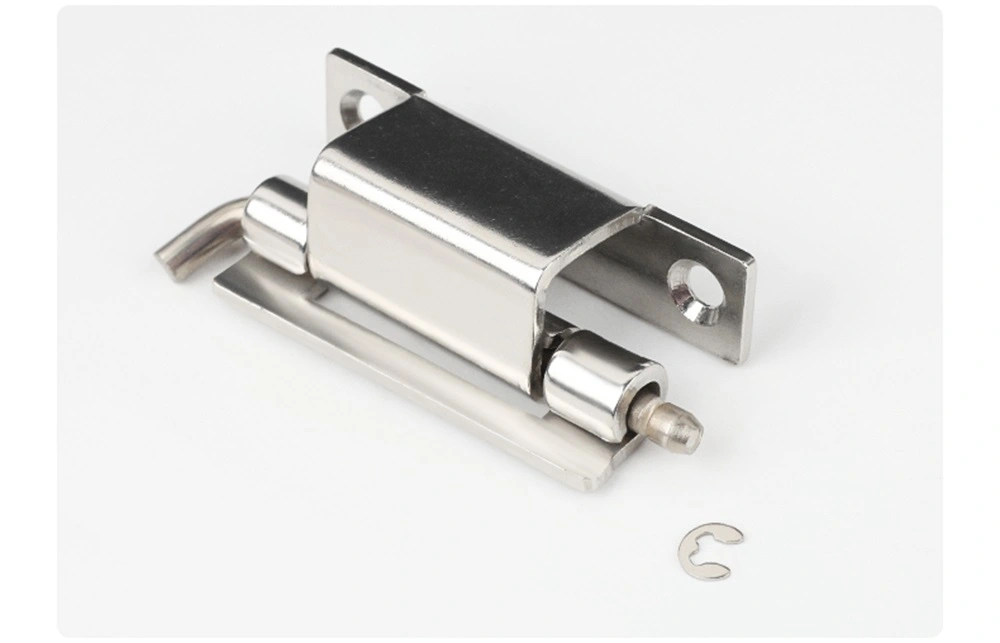

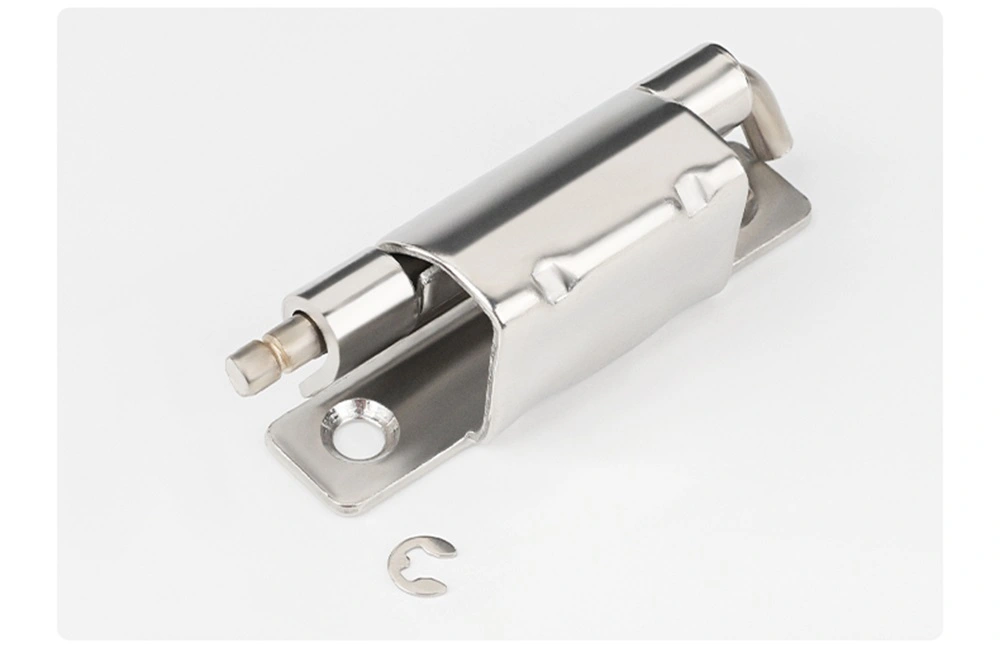

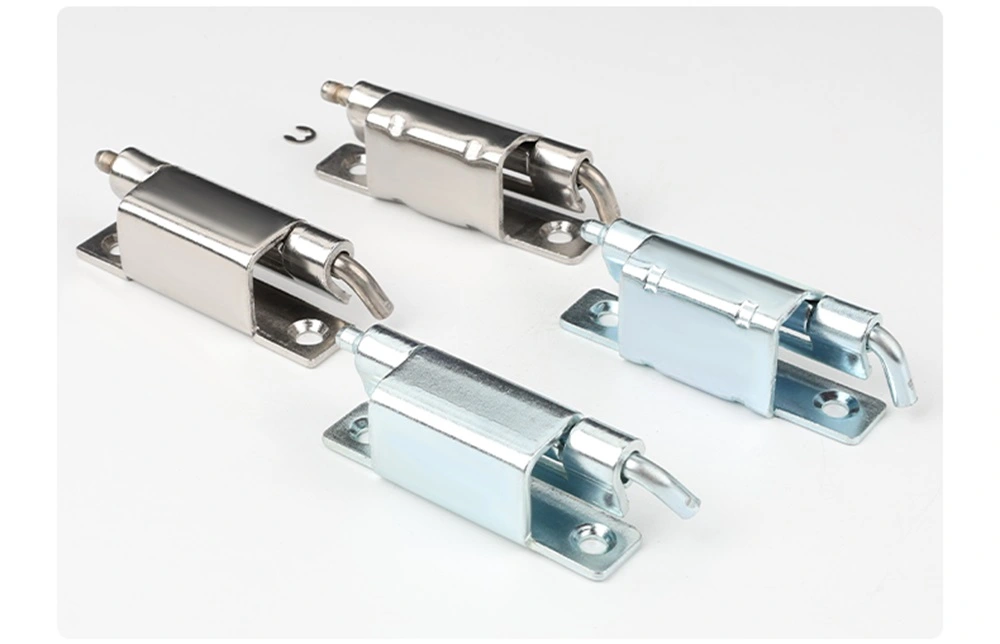

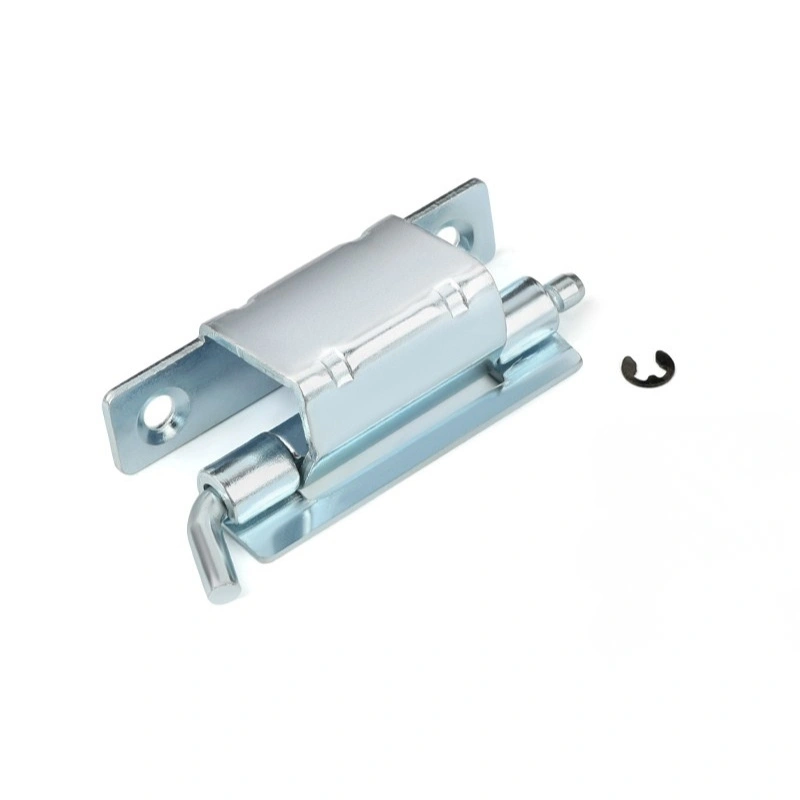

Pre kupujúcich, ktorí získavajú závesy pre skryté kryty od Yitai Lock, séria 90 stupňového závesu skrinky CL275 pokrýva dva uhly otvorenia naprieč svojimi tromi modelmi – 120° na CL275-1 a 90° na CL275-2 aj CL275-3. CL275-2 a CL275-3 zdieľajú rovnakú horizontálnu pôdorysnú plochu, ale líšia sa svojimi bočnými rozmermi, takže výber medzi nimi závisí od konkrétneho dverného panelu a geometrie rámu vášho krytu. Všetky tri používajú valec Φ5 mm s otvoreným poistným krúžkom Φ4 na uchytenie kolíka.

Možnosti a rozmery modelu

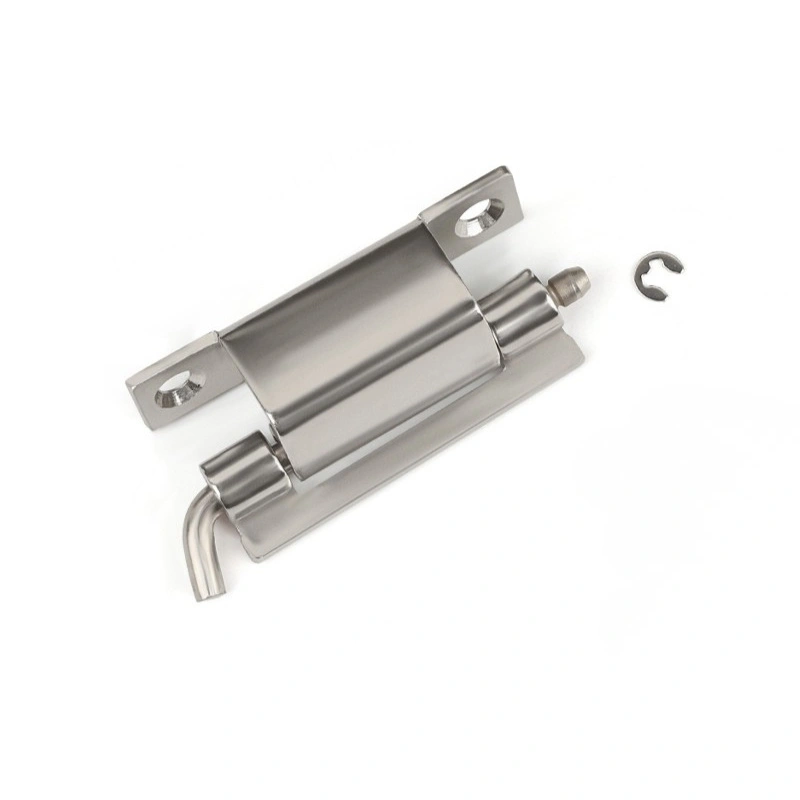

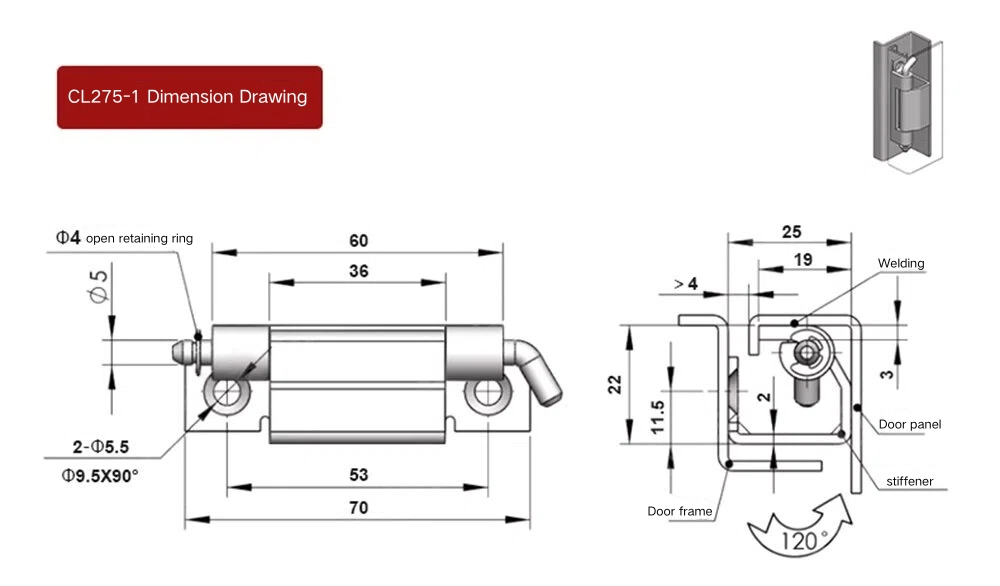

90 stupňový záves skrine CL275-1 je najväčší model s celkovou dĺžkou 70 mm a telom závesu 60 mm. Vnútorné rozpätie medzi montážnymi krídelkami je 53 mm, priemer valca je Φ5 mm a dva montážne otvory sú Φ5,5 mm so zahĺbením Φ9,5 × 90°. CL275-1 sa otvára do 120°, vďaka čomu je tou správnou voľbou tam, kde je potrebný širší výkyv dverí.

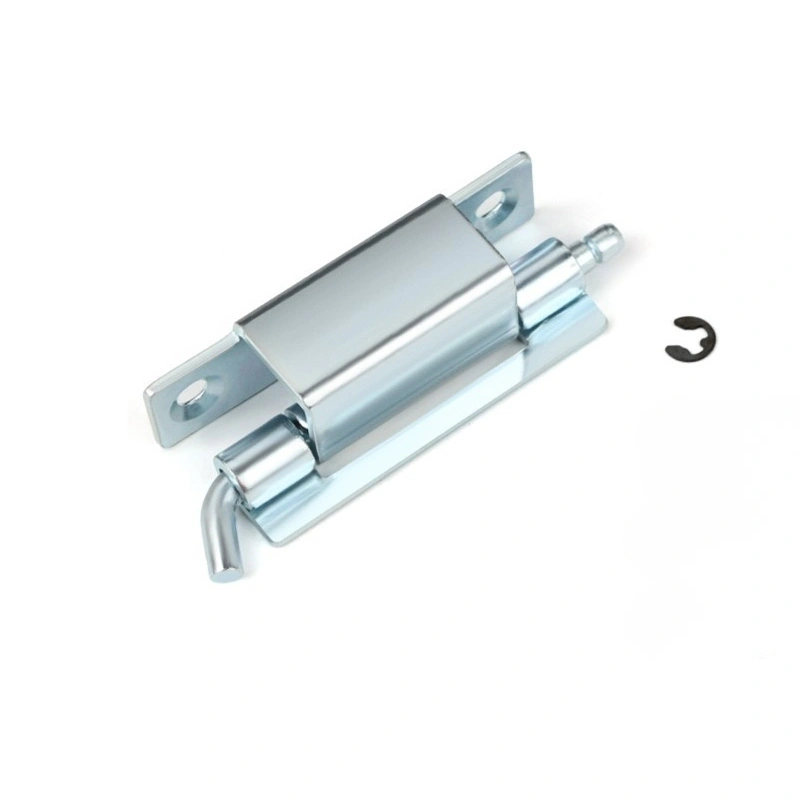

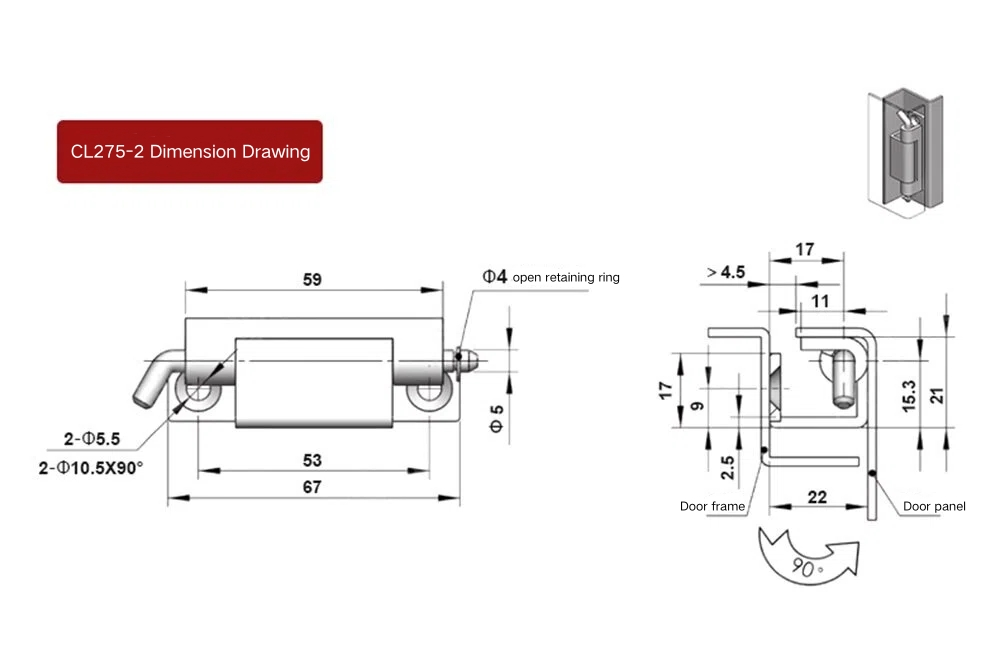

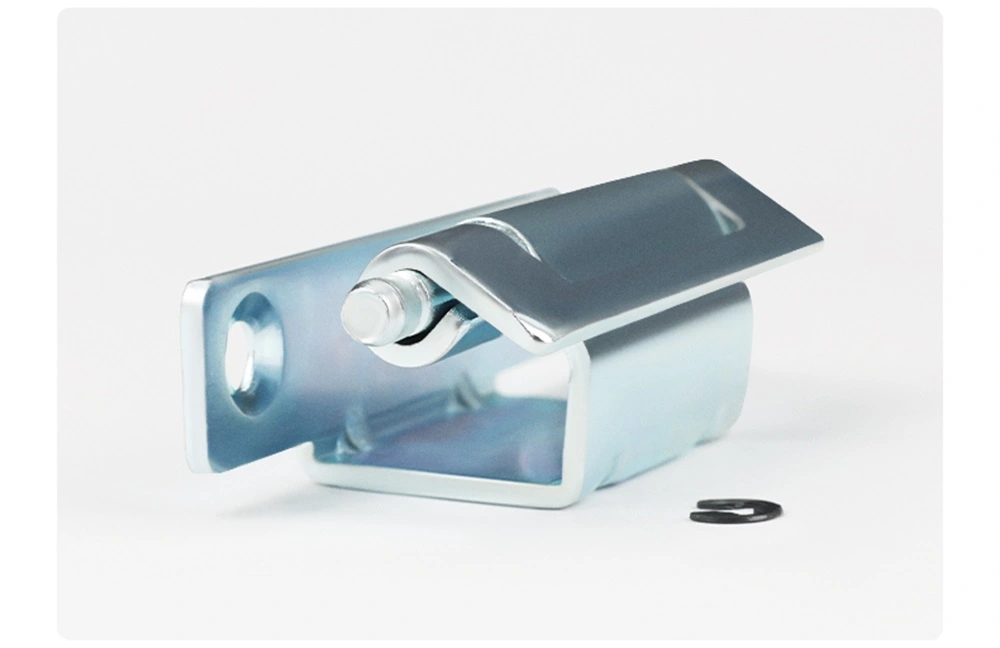

CL275-2 a CL275-3 sa otvárajú do 90° a zdieľajú 53 mm vnútorné rozpätie a Φ5 mm hlaveň, líšia sa však svojimi celkovými rozmermi a konfiguráciou otvorov. CL275-2 má celkovú dĺžku 67 mm s telom 59 mm a používa dva otvory Φ5,5 mm vedľa dvoch otvorov pre zahĺbenie Φ10,5 × 90°. CL275-3 má 60 mm telo a celkovú dĺžku 67 mm s dvomi montážnymi otvormi Φ5,2 mm. Bočný profil CL275-3 sa tiež líši od CL275-2 s hĺbkou záberu rámu dverí 19,3 mm a celkovou bočnou výškou 20,2 mm – detaily, na ktorých záleží pri montáži závesu 90° ohybu skrinky do špecifického kanála rámu.

Štruktúra a inštalácia

Všetky tri modely 90 stupňového závesu skrine sú inštalované zváraním. Konštrukcia ohnutého krídla znamená, že jedna strana závesu je umiestnená proti vnútornej strane kanála rámu dverí a druhá strana je proti dvernému panelu, pričom valec závesu je zapustený skôr v profile rámu než na čele skrine. Toto skryté umiestnenie je to, čo oddeľuje CL275 od štandardného závesu na povrch.

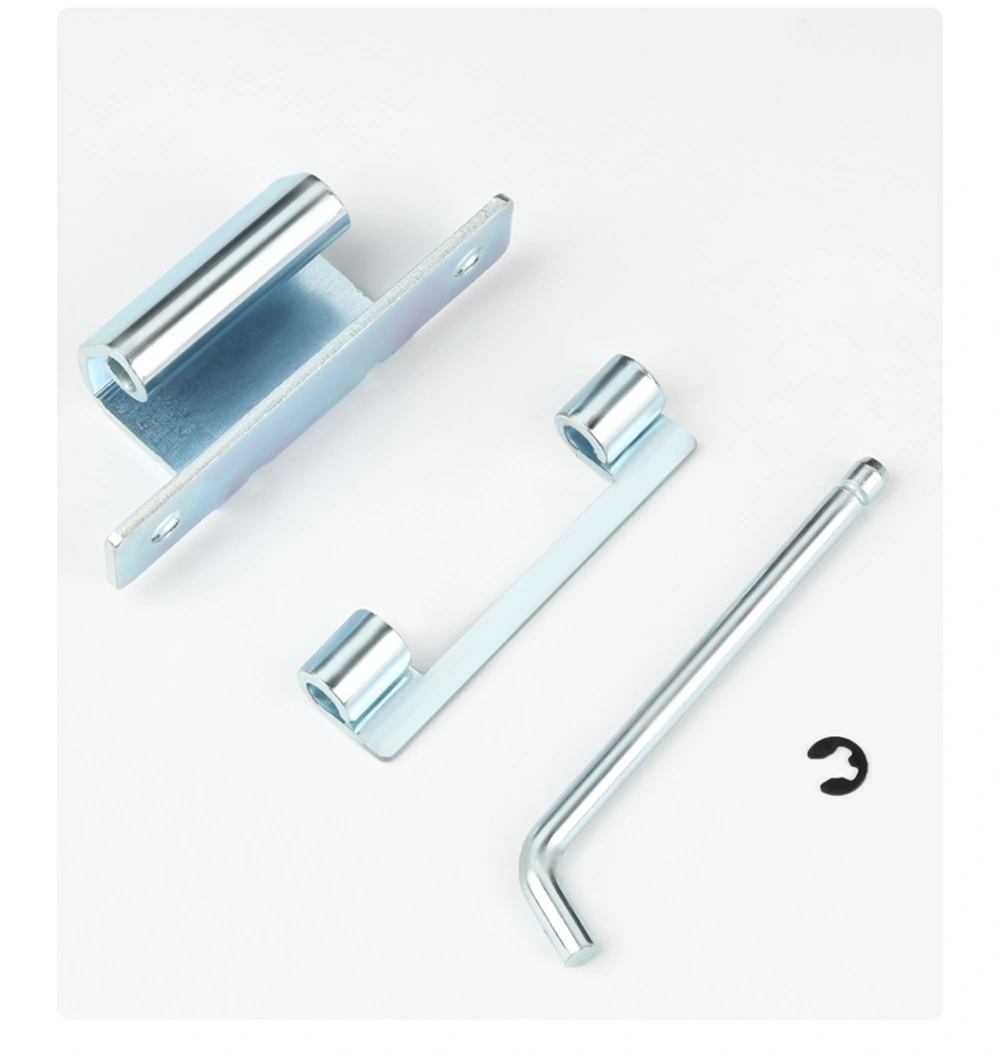

Záves skrine ohybu 90 stupňov používa na všetkých troch modeloch otvorený poistný krúžok Φ4, ktorý drží kolík počas prevádzky na mieste. Krídlo dverí možno odstrániť uvoľnením poistného krúžku a potiahnutím čapu – nie sú potrebné žiadne nástroje – čo je užitočné pri skrinkách, ktoré potrebujú príležitostné odstránenie dverí kvôli vnútornému prístupu alebo údržbe. Zvarená inštalácia udržuje pevné krídlo trvalo ukotvené k rámu, takže opakované odstraňovanie dverí nemá vplyv na montáž.

Materiál a povrchová úprava

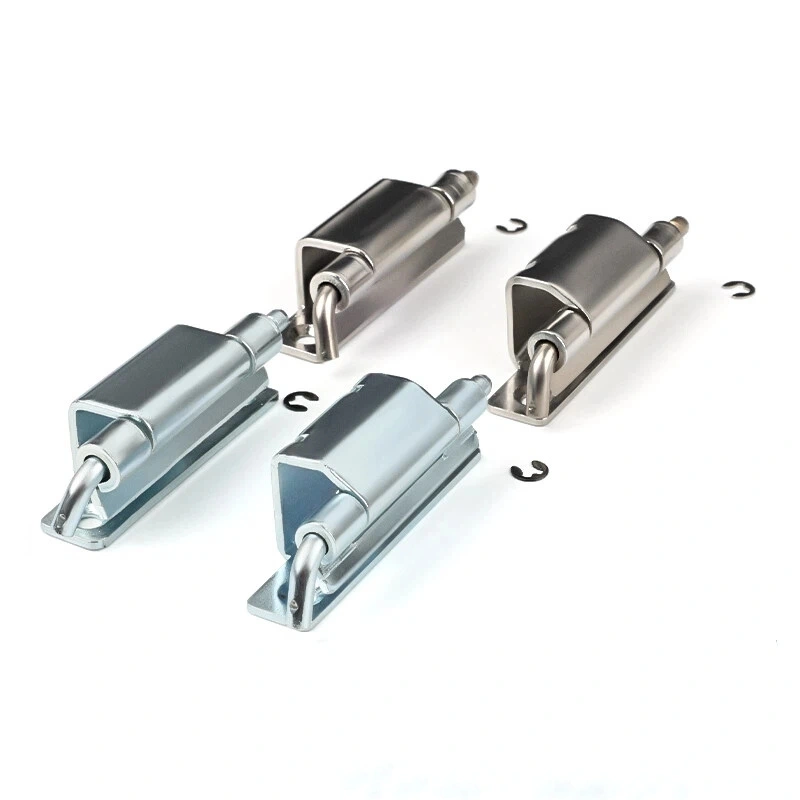

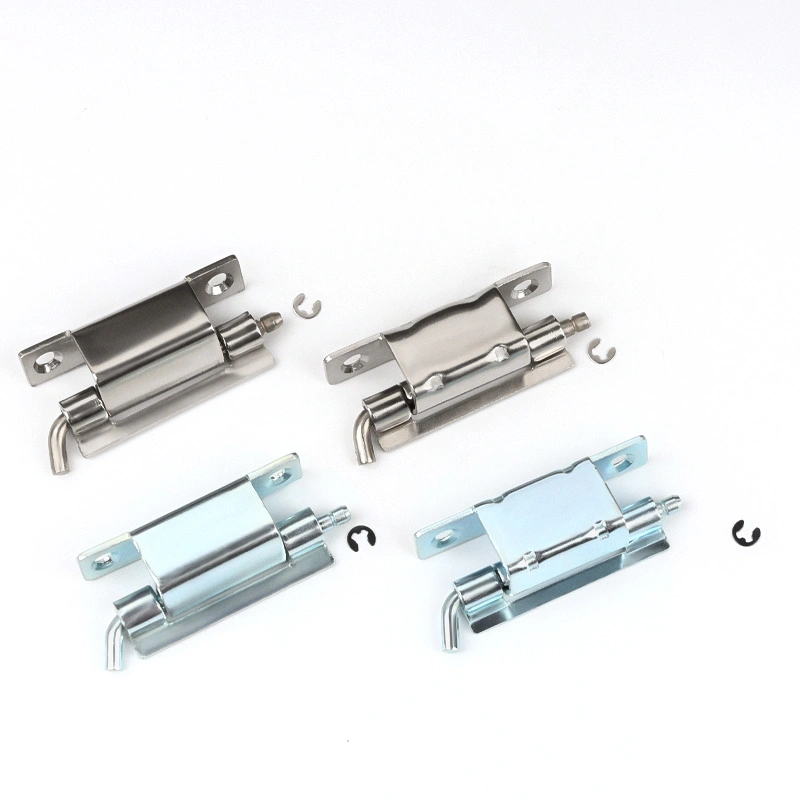

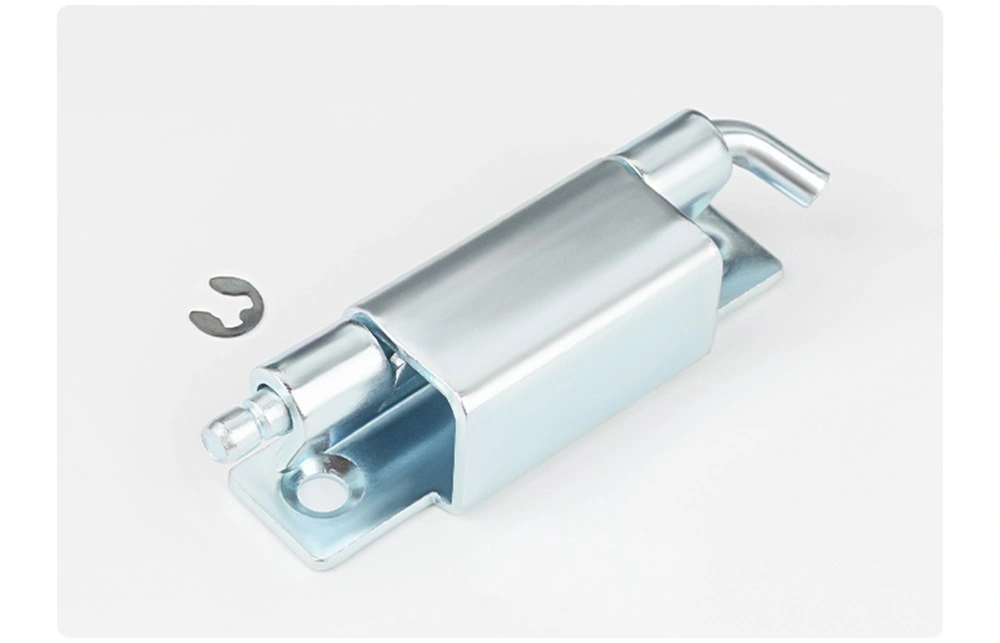

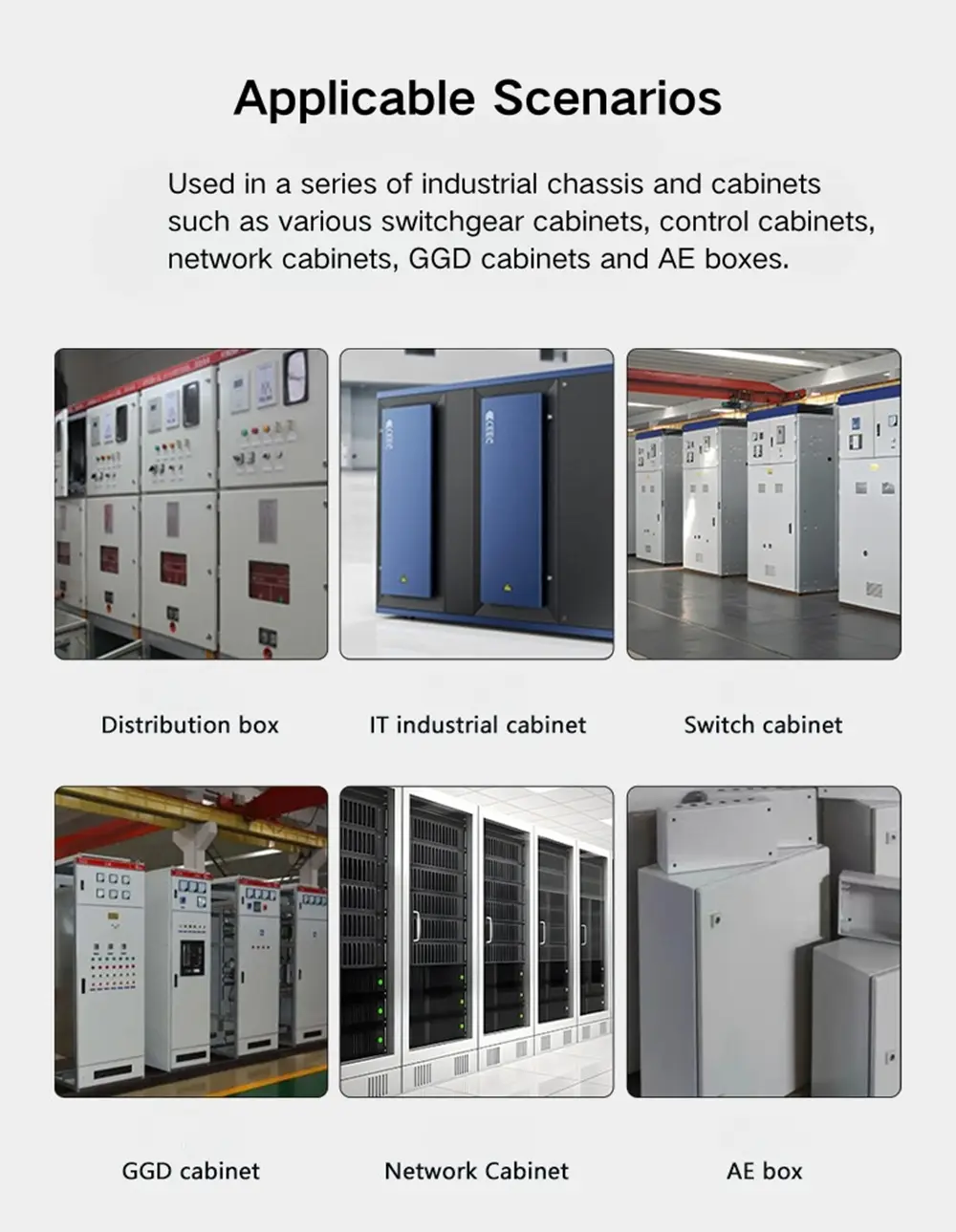

Záves 90 stupňového ohybu skrinky je k dispozícii v pozinkovanej uhlíkovej oceli a nehrdzavejúcej oceli 304. Verzia z uhlíkovej ocele má zinkové pokovovanie, ktoré poskytuje primeranú ochranu proti korózii pre vnútorné kryty v suchom alebo klimaticky kontrolovanom prostredí. Je to štandardná voľba pre väčšinu aplikácií elektrických skríň a rozvodných skríň, kde je inštalácia v interiéri a vlhkosť nie je faktorom.

Záves 90 stupňového ohybu skrinky z nehrdzavejúcej ocele 304 je lepšou voľbou, keď je kryt vystavený vlhkosti, vonkajším podmienkam alebo prostrediam so zvýšenou vlhkosťou. Nehrdzavejúca oceľ má tiež tendenciu byť špecifikovaná, keď sa berie do úvahy vonkajšia úprava skrine, pretože si v náročných podmienkach drží svoj vzhľad v priebehu času lepšie ako pozinkovaná uhlíková oceľ. Oba materiály sú dostupné vo všetkých troch modeloch CL275.

FAQ

Otázka 1: Aké sú tri modely v sérii CL275 a ako sa líšia?

Séria CL275 zahŕňa CL275-1, CL275-2 a CL275-3. CL275-1 sa otvára do 120° a je najväčším modelom s celkovou dĺžkou 70 mm. CL275-2 a CL275-3 sa otvárajú do 90° a zdieľajú rovnaké horizontálne rozmery, líšia sa však svojim bočným profilom a konfiguráciou montážnych otvorov. Všetky tri sú zvárané pánty s hlavňou Φ5 mm.

Q2: Aký je uhol otvorenia každého modelu?

CL275-1 sa otvára na 120°. CL275-2 a CL275-3 sa otvárajú na 90°. Uhol otvorenia je fixovaný geometriou ohybu krídel pántu a po inštalácii sa nedá nastaviť.

Q3: Ako je nainštalovaný záves CL275?

Všetky tri modely CL275 sa inštalujú zváraním. Ohnuté krídlo je pri výrobe privarené k rámu skrine alebo dvernému panelu. V tejto sérii nie je možnosť skrutkovania.

Q4: Ako je uchytený čap závesu a dajú sa dvierka odstrániť?

Všetky modely CL275 používajú otvorený poistný krúžok Φ4, ktorý drží kolík na mieste. Na odstránenie dvierok uvoľnite poistný krúžok a potiahnite kolík – nie sú potrebné žiadne nástroje. Zvarená základňa zostáva pripevnená k rámu, takže dvere možno odstrániť a znova namontovať bez ovplyvnenia montáže pántu.

Q5: Aké materiály sú k dispozícii?

Ohybový záves skrine CL275 sa dodáva z pozinkovanej uhlíkovej ocele a nehrdzavejúcej ocele 304. Uhlíková oceľ je vhodná pre vnútorné, suché kryty; nehrdzavejúca oceľ je lepšou voľbou pre vonkajšie inštalácie alebo prostredia s pravidelným vystavením vlhkosti.

Q6: Aký je rozdiel medzi CL275-2 a CL275-3?

Oba modely zdieľajú rovnaké horizontálne rozmery a uhol otvorenia 90°, líšia sa však ich bočnými profilmi. CL275-3 má hĺbku záberu rámu dverí 19,3 mm a bočnú výšku 20,2 mm, zatiaľ čo CL275-2 má rôzne bočné vôle vhodné pre inú geometriu kanálov rámu. Vyberajte na základe konkrétnych rozmerov zárubne a panelu.
