Navarený otočný záves parlamentu

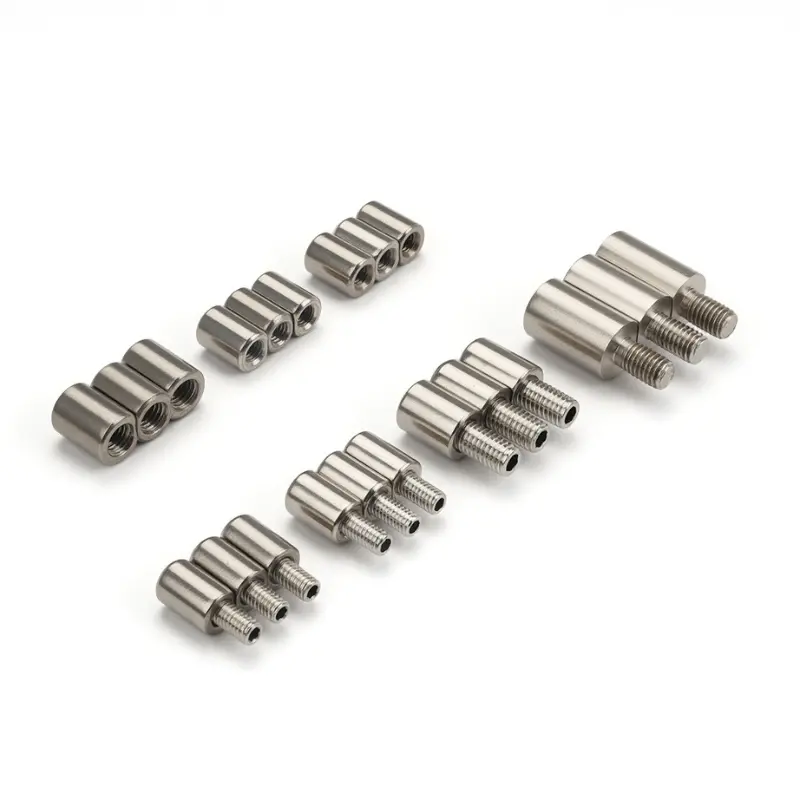

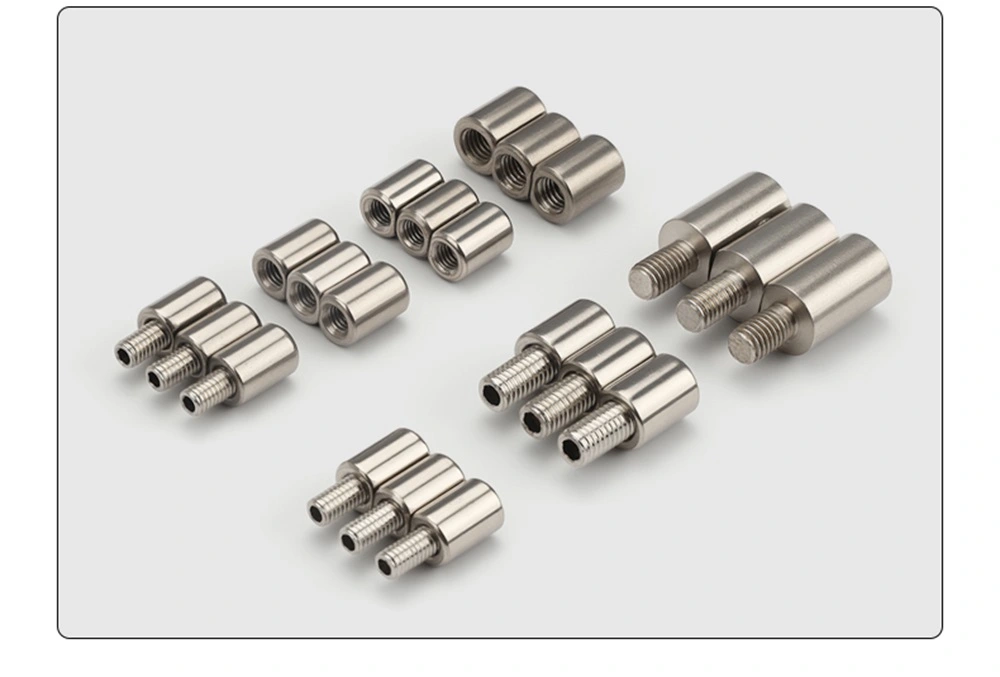

Čo sa týka veľkoobchodných zdrojov panelových dverových pántov od Yitai Lock, Weld-On Parliament Pivot Hinge prichádza v jedenástich variantoch pokrývajúcich typy vnútorných a vonkajších závitov, veľkosti M6 a M8, integrované a odnímateľné konfigurácie kolíkov a nehrdzavejúcu oceľ 201 a 304. Integrovaný typ má pevný kolík vhodný na trvalé inštalácie; odnímateľný typ je vybavený kolíkom na bočnom výstupe, ktorý je možné vytiahnuť a vybrať dvere bez použitia náradia, čo je častejšia voľba pre kryty, ktoré potrebujú pravidelné odstraňovanie dverí počas údržby alebo inštalácie.

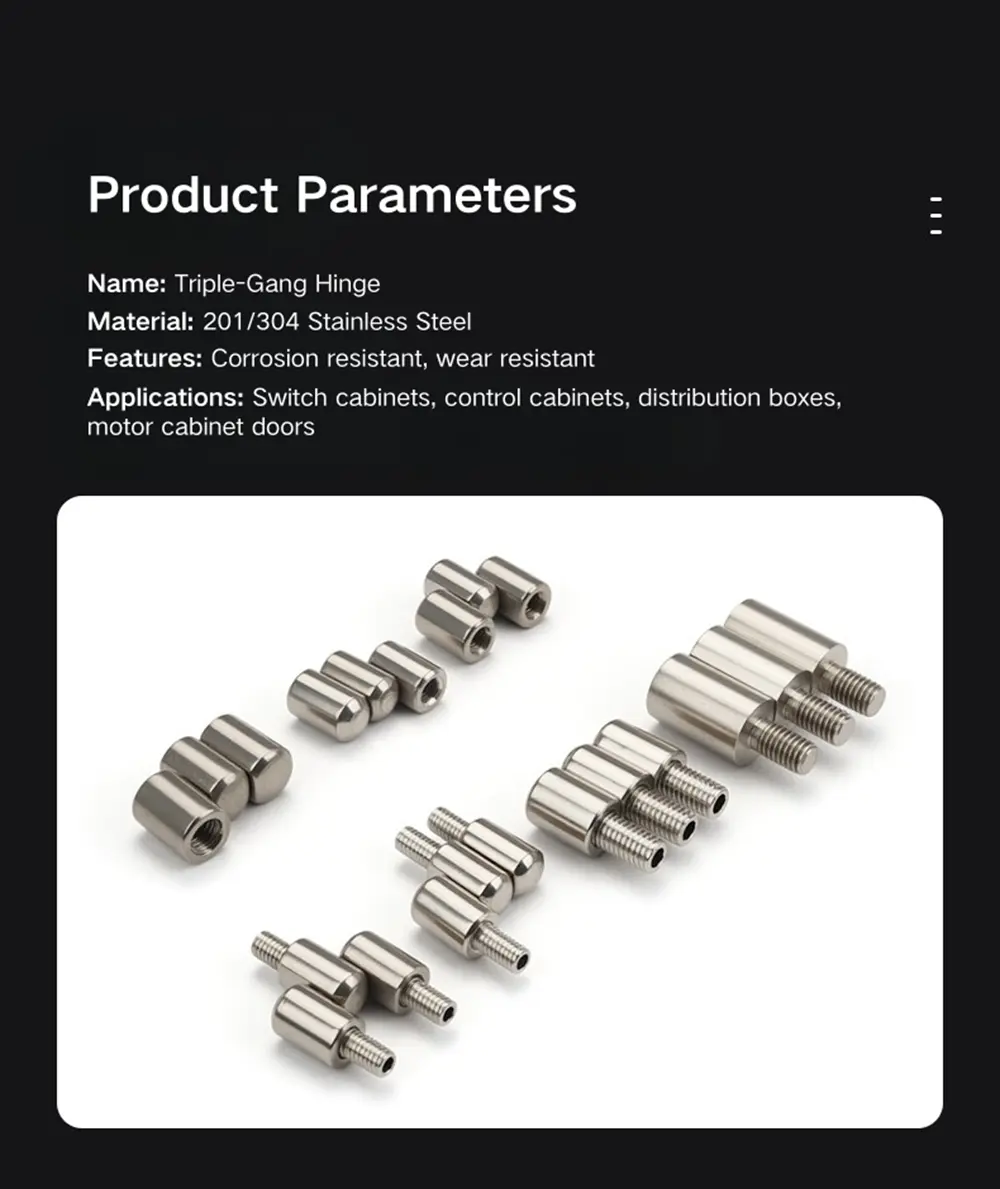

Model produktu	M8/10/12/14/16 Povrchový záves
Materiál	Železo/201 nehrdzavejúca oceľ/304 nehrdzavejúca oceľ
môže si vybrať farbu	Nerezová oceľ/čierna
Použitie	Vhodné pre rôzne typy rozvodných skríň, ovládacích skríň atď

Možnosti modelu a typy závitov

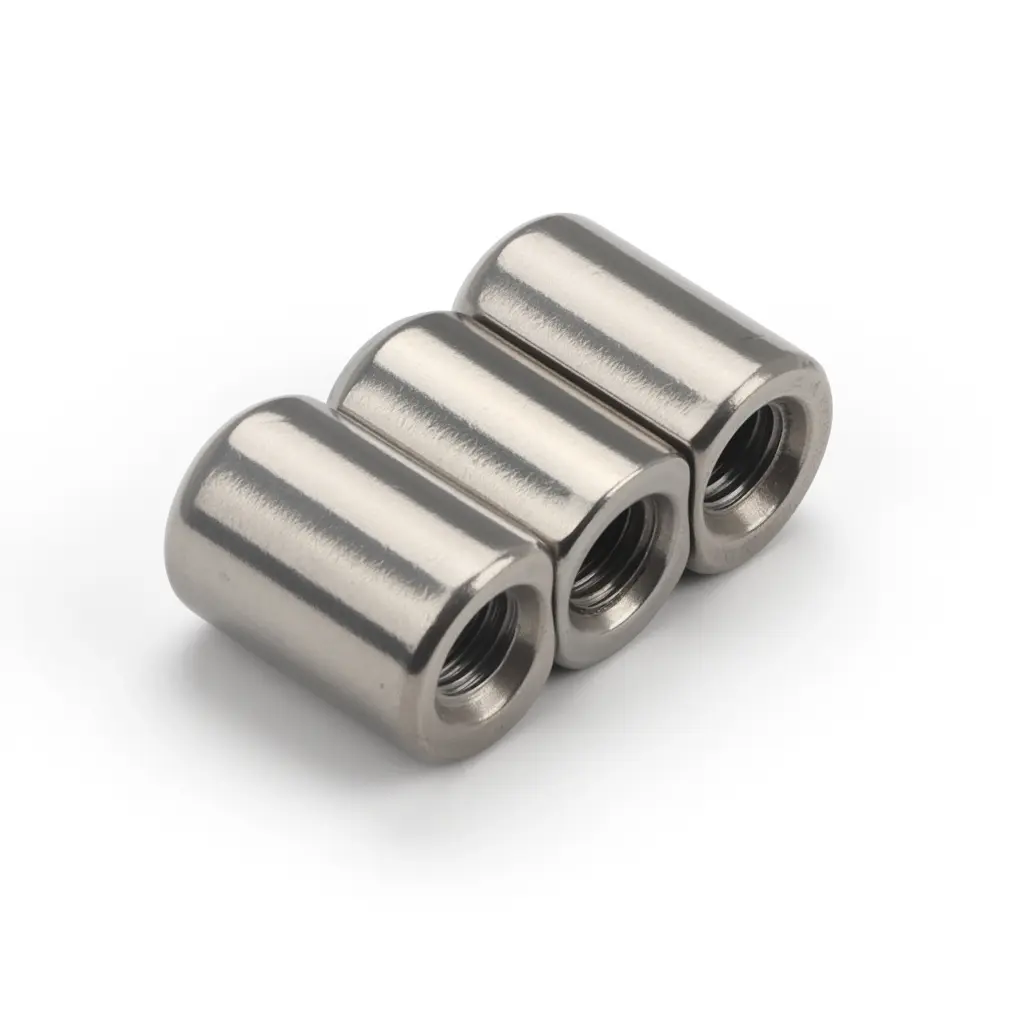

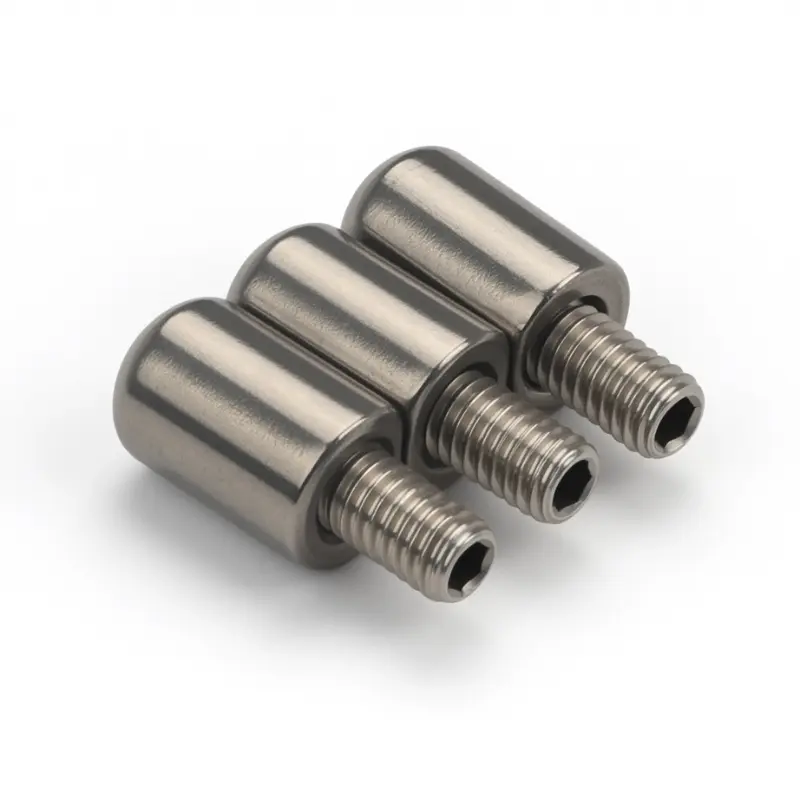

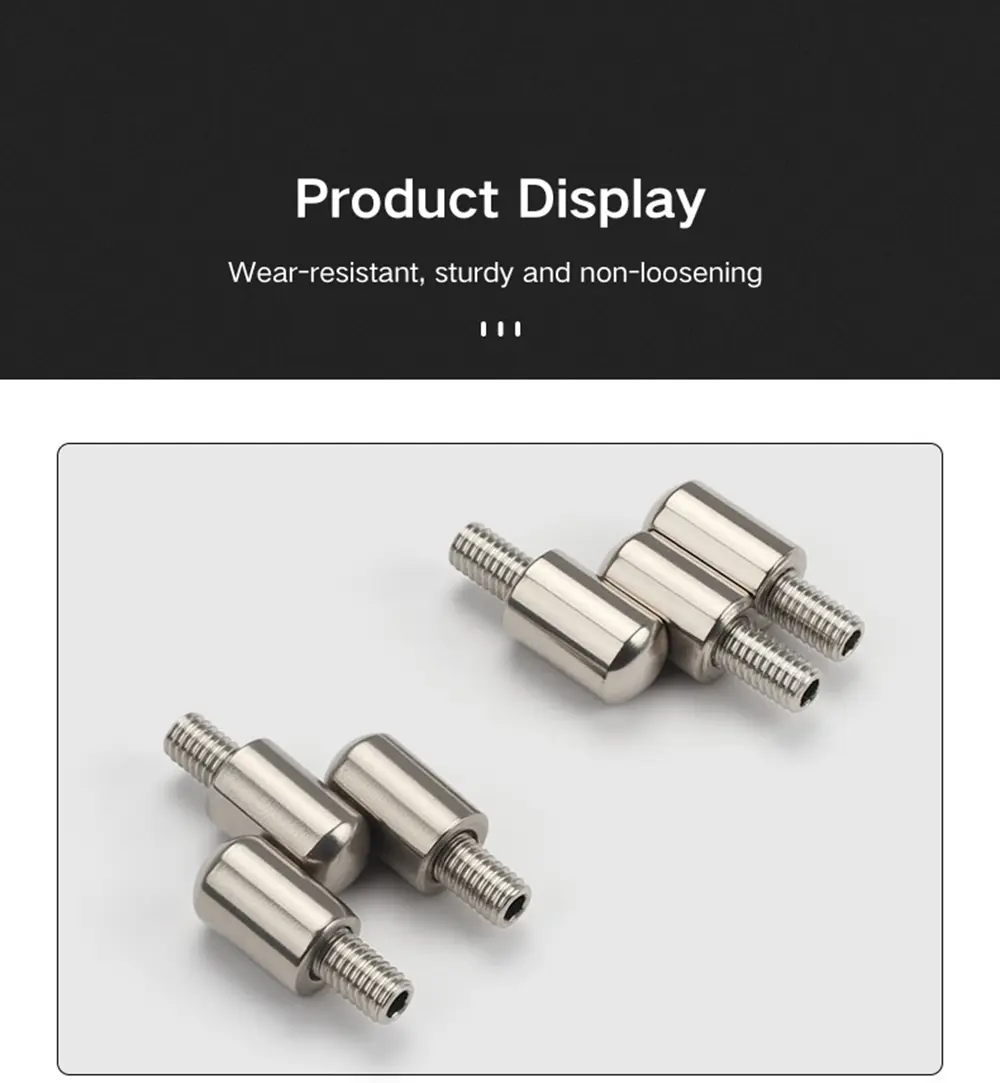

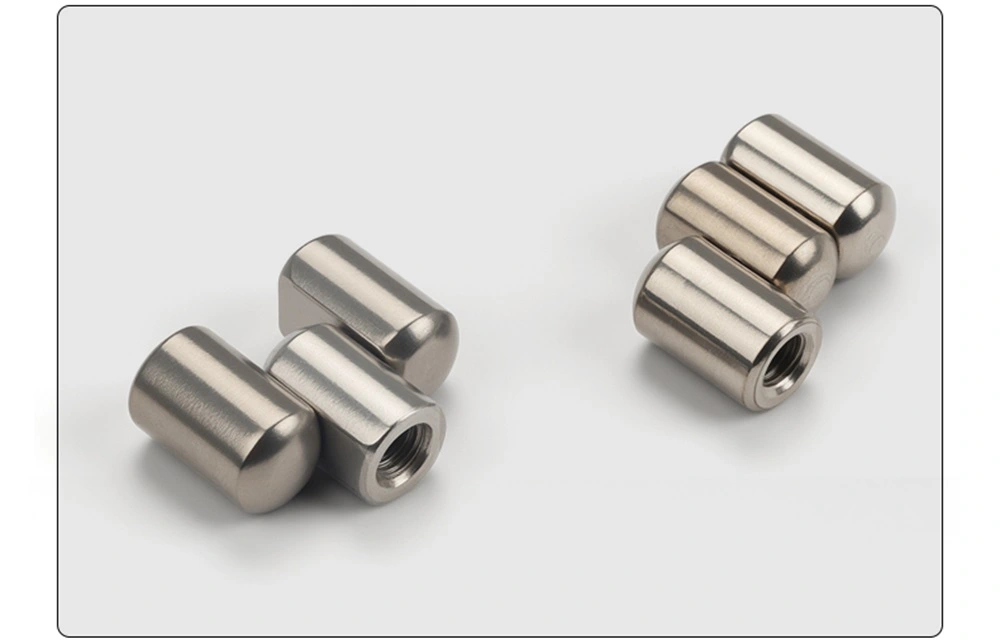

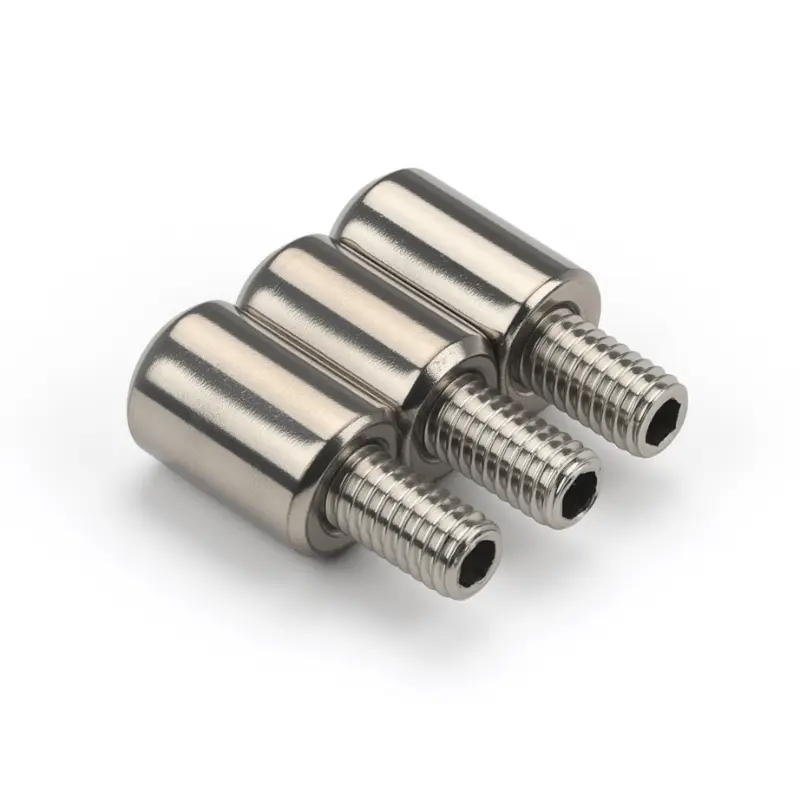

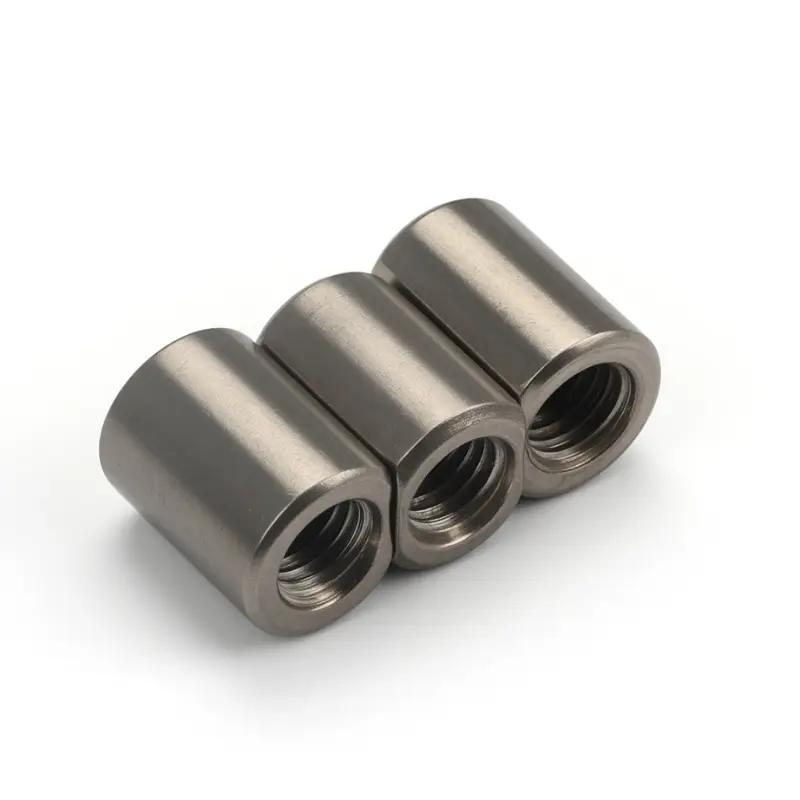

Navarený otočný záves Parlamentu je ponúkaný vo verziách s vnútorným a vonkajším závitom vo veľkostiach M6 aj M8. Typ s vonkajším závitom má na montážnom konci vyčnievajúci závitový kolík, ktorý sa zasúva priamo do závitového otvoru v paneli dverí alebo ráme. Typ s vnútorným závitom má na montážnom konci objímku so závitom, do ktorej je možné vložiť skrutku zo strany panelu. Obidva sa pripájajú k montážnemu povrchu závitom a sú potom zaistené zváraním pre trvalú a stabilnú inštaláciu.

V rámci radu pántov je typ s integrovaným vonkajším závitom M6 a typ s integrovaným vnútorným závitom M6 variant s pevným čapom – čap je súčasťou tela pántu a nedá sa odstrániť. Všetky ostatné varianty sú odnímateľné, s bočným otvorom cez hlaveň, ktorý umožňuje vysunutie čapu, keď je potrebné zložiť dvierka. Variant s vonkajším závitom M8×16 je najdlhšia možnosť svorníka v rade, vhodná pre panely s väčšou montážnou hĺbkou.

Štruktúra a rozmery

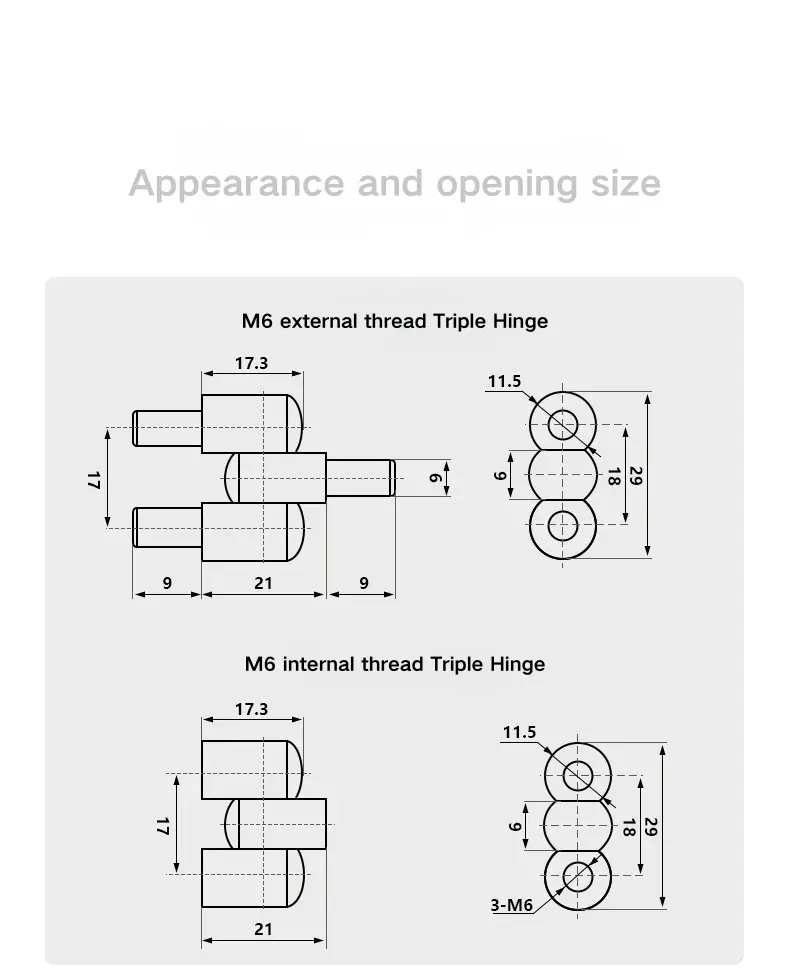

Zvárací otočný záves parlamentu M6 má celkovú dĺžku 17,3 mm s rozpätím 21 mm. Verzia s vonkajším závitom pridáva na každom konci 9 mm predlžovacie čapy, čo dáva celkový rozstup 39 mm. Trojitý valec meria celkovú výšku 29 mm cez tri časti 9 mm, 18 mm a horný kĺb, so šírkou hlavne 11,5 mm a priemerom kolíka 6 mm.

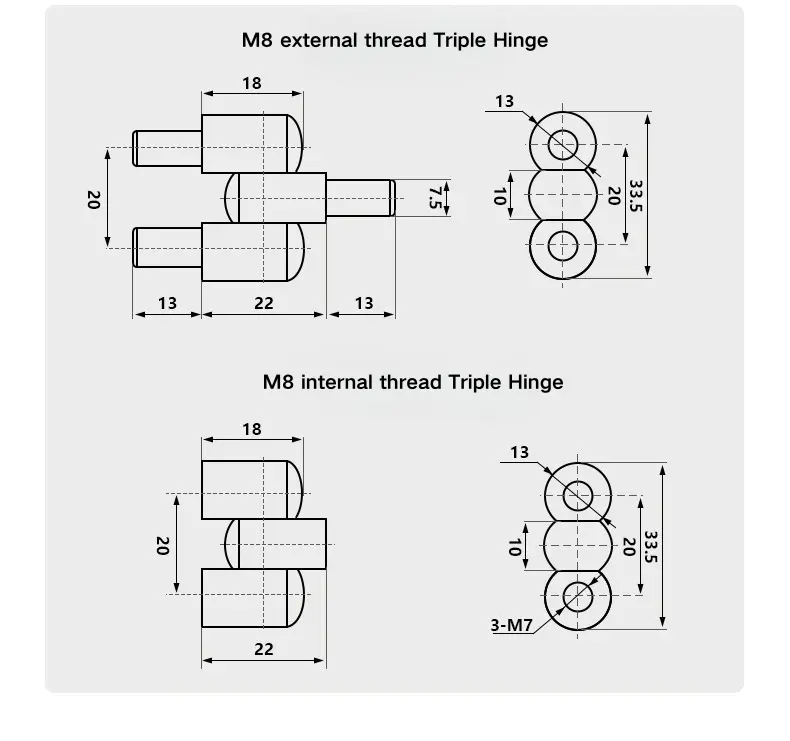

Otočný pánt M8 je proporcionálne väčší, s dĺžkou tela 18 mm a stredovým rozpätím 22 mm. Verzia s vonkajším závitom pridáva 13 mm predĺženie kolíkov na každej strane pre celkové rozpätie 48 mm. Stoh s tromi hlavňami má celkovú výšku 33,5 mm cez tri časti – 10 mm, 20 mm a horný kĺb – so šírkou hlavne 13 mm a priemerom kolíka 7,5 mm. Variant s vnútorným závitom M8 využíva 3×M7 závitové objímky.

Inštalácia a konfigurácia pinov

Navarený otočný záves Parlamentu sa inštaluje naskrutkovaním čapu alebo objímkového konca do montážneho bodu dverného panelu alebo rámu a následným zváraním, aby sa poloha natrvalo zafixovala. Táto kombinácia záberu závitu a zvárania poskytuje bezpečnú montáž, ktorá zvláda rotačné zaťaženie pri cyklovaní dverí a akékoľvek bočné sily na pánty počas používania.

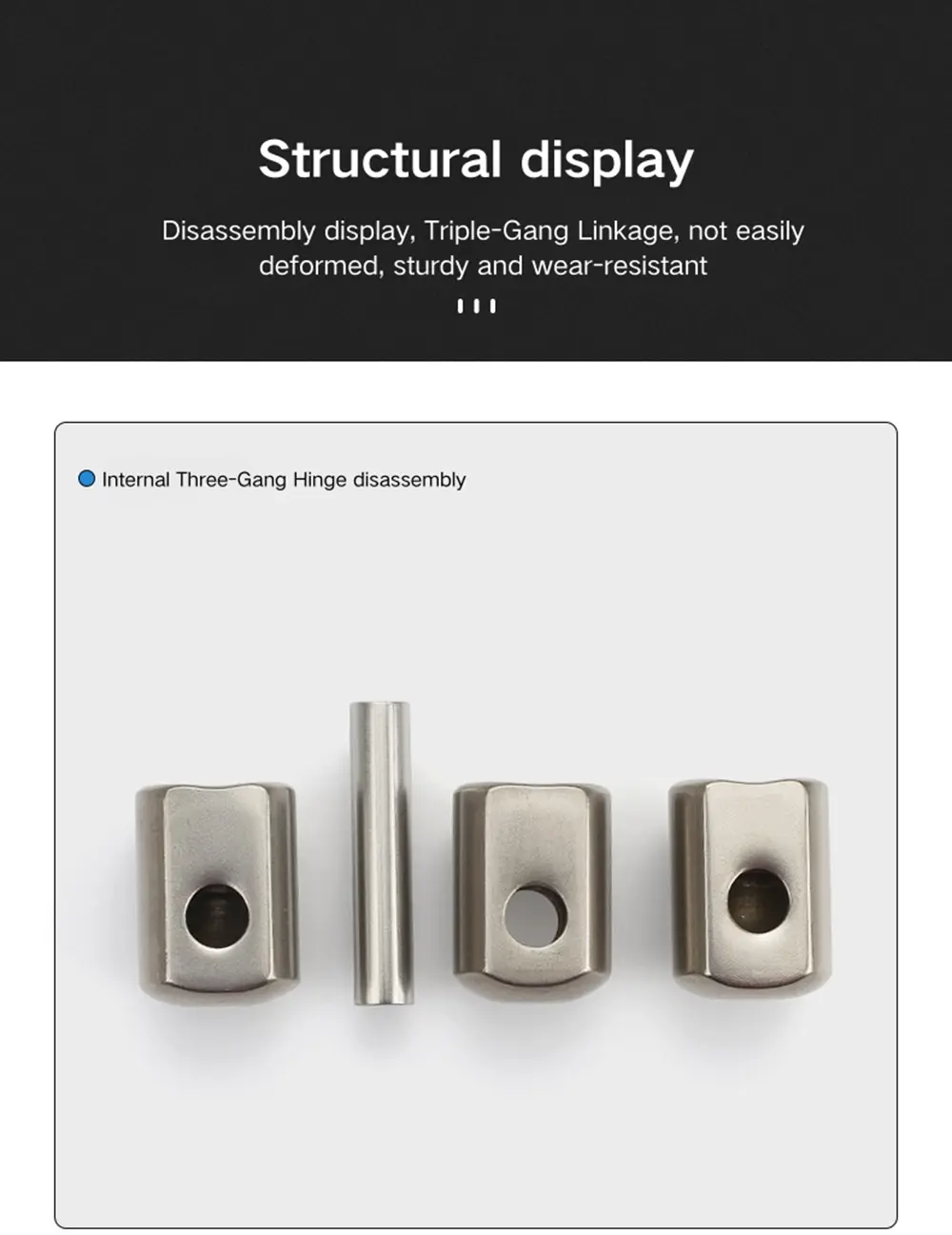

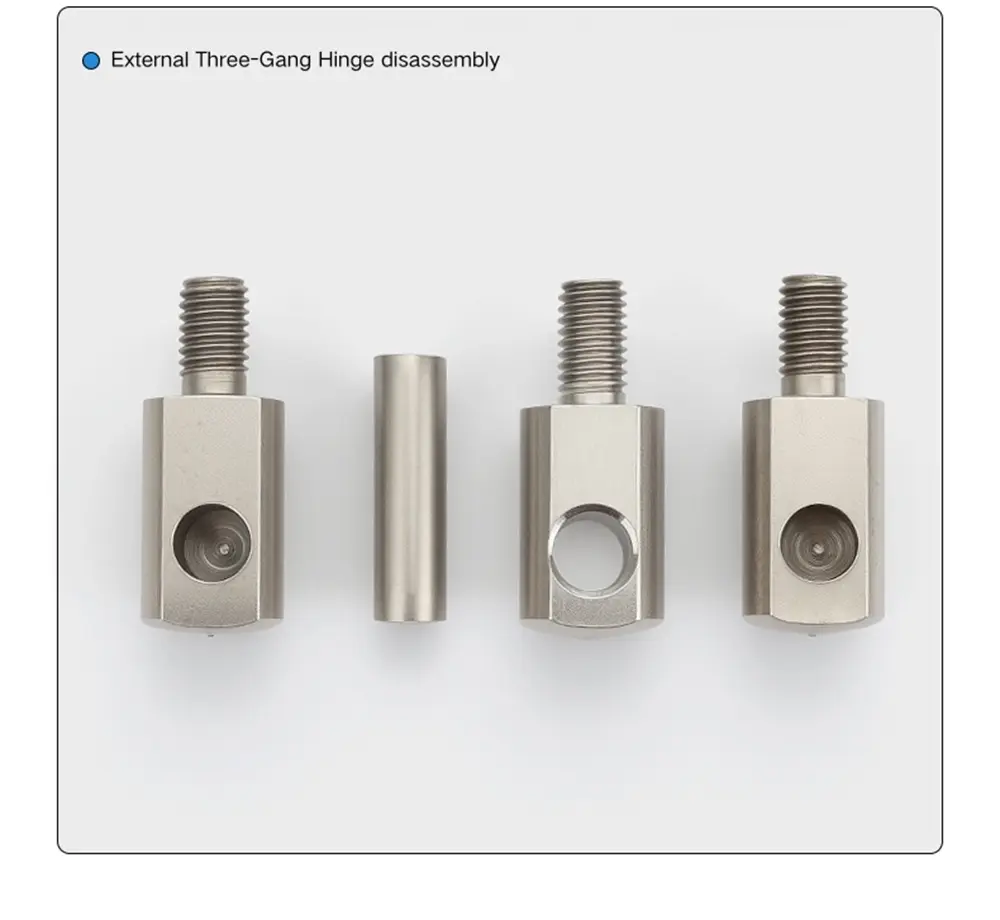

U odnímateľných verzií tejto jednotky kolík vychádza cez bočný otvor v tele hlavne a možno ho vytiahnuť, aby sa odpojili dvierka od rámu bez narušenia zváraného držiaka. Integrované verzie nemajú bočný otvor; čap je upevnený vo vnútri hlavne a pánt nie je určený na demontáž dverí. Voľba medzi integrovanou a odnímateľnou závisí od toho, či je počas životnosti skrine potrebné odstránenie dverí.

Materiál a povrchová úprava

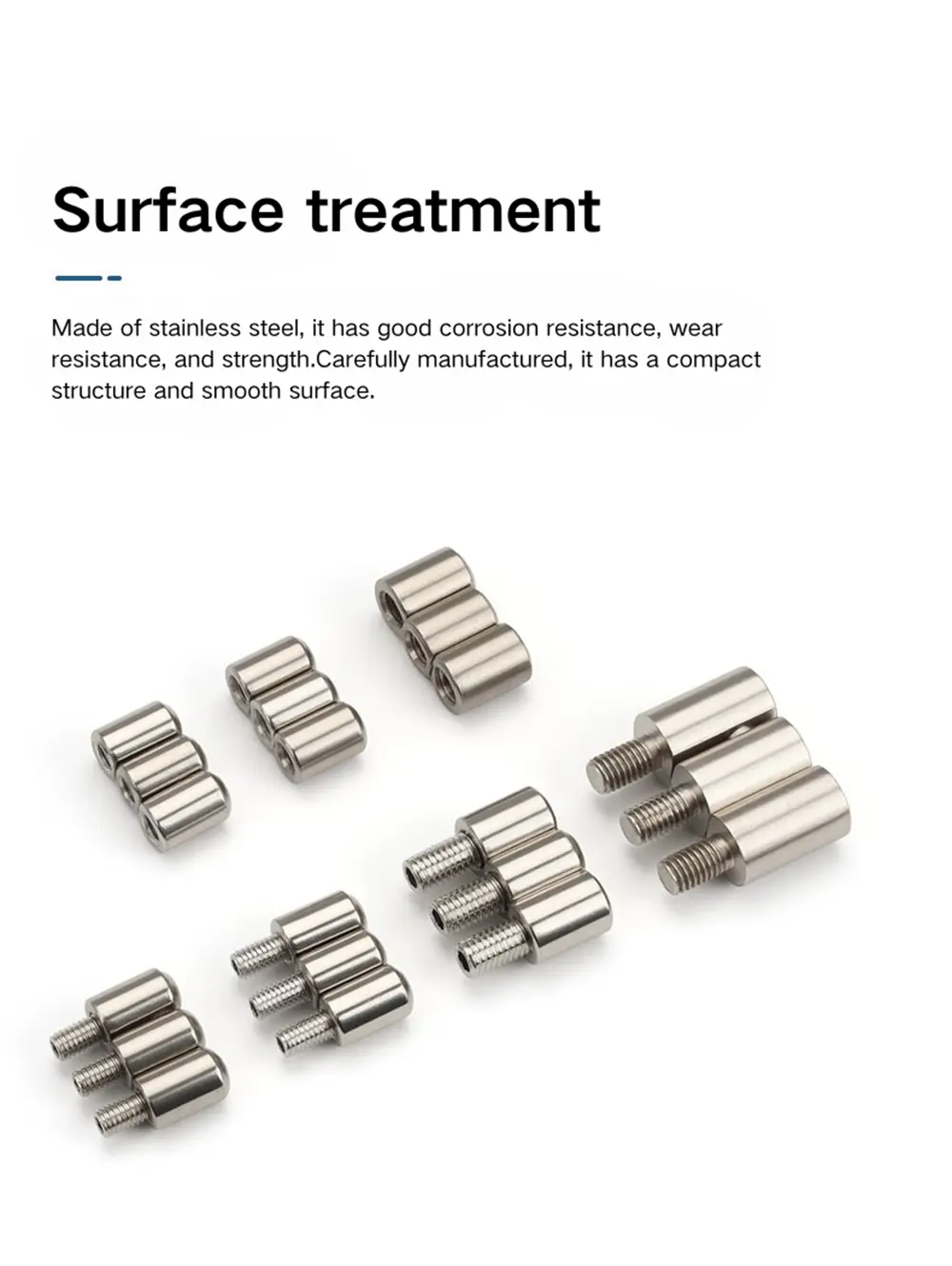

Tento modulárny je k dispozícii v nerezovej oceli 201 a 304, obe s povrchovou úpravou vibračným leštením. Proces vibračného leštenia odstraňuje otrepy a ostré hrany a poskytuje konzistentný matný povrch s nízkym leskom – nejde o brúsený alebo zrkadlový povrch. Oba druhy vyzerajú po vyleštení rovnako; rozdiel je v odolnosti proti korózii.

Nerezová oceľ 201 ponúka slušnú odolnosť proti korózii pre vnútorné rozvodné skrine a rozvodné panely v miernych prostrediach a je cenovo najefektívnejšou možnosťou v celom rade. Navárací otočný záves parlamentu z nehrdzavejúcej ocele 304 je lepšou voľbou pre vonkajšie kryty, vlhké prostredia alebo inštalácie, kde je dlhodobá odolnosť proti korózii pevnou požiadavkou. Obidve sú dostupné pre väčšinu kombinácií veľkosti závitu a konfigurácie kolíkov v rade.

FAQ

Q1: Aké varianty sú dostupné v tomto sortimente pántov?

Sortiment zahŕňa jedenásť variantov: vnútorný a vonkajší závit vo veľkostiach M6 a M8, cez nehrdzavejúcu oceľ 201 a 304, v integrovaných a odnímateľných konfiguráciách kolíkov. Vonkajší závit M8×16 je dostupný aj ako možnosť predĺženého kolíka pre hlbšiu montáž na panel.

Q2: Aký je rozdiel medzi integrovaným a odnímateľným typom?

Integrovaný typ má pevný čap — nedá sa vybrať a pánt nie je určený na demontáž dverí. Odnímateľný typ má bočný výstupný otvor cez hlaveň; čap sa vysunie, aby bolo možné dvere zdvihnúť z rámu bez použitia nástrojov alebo narušenia zváraného držiaka.

Q3: Aký je rozdiel medzi vnútorným a vonkajším závitom?

Verzia s vonkajším závitom má vyčnievajúci kolík, ktorý sa zasúva do závitového otvoru v paneli alebo ráme. Verzia s vnútorným závitom má objímku so závitom, ktorá prijíma skrutku zo strany panelu. Obe sú potom privarené na miesto po navlečení závitov na trvalú inštaláciu.

Q4: Ako sa inštaluje tento záves?

Inštalácia zahŕňa naskrutkovanie čapu alebo objímkového konca do montážneho bodu dverného panelu alebo rámu a následné zvarenie, aby sa záves natrvalo zafixoval. Kombinácia záberu závitu a zvárania udržuje záves stabilný pri rotačnom zaťažení dverí aj pri bočných silách.

Q5: Aké sú kľúčové rozmery pre verzie M6 a M8?

Telo otočného otočného závesu parlamentu M6 je dlhé 17,3 mm so stredovým rozpätím 21 mm a priemerom kolíka 6 mm. Stoh s tromi hlavňami je vysoký 29 mm a široký 11,5 mm. Verzia M8 má telo 18 mm, rozpätie 22 mm, priemer kolíka 7,5 mm a výšku hlavne 33,5 mm pri šírke 13 mm.

Q6: Čo je vibračné leštenie?

Vibračné leštenie je proces otáčania, ktorý odstraňuje otrepy a ostré hrany z povrchu dielu a vytvára konzistentný matný povrch s nízkym leskom. Nie je to brúsený alebo zrkadlový povrch. Nerezové verzie tohto pántu 201 a 304 prechádzajú rovnakým procesom vibračného leštenia.

Q7: Ktorú triedu nehrdzavejúcej ocele si mám vybrať?

Nerezová oceľ 201 vyhovuje štandardným aplikáciám vnútorných rozvodných skríň a rozvodných panelov, kde je vystavenie korózii mierne. Nerezová oceľ 304 je lepšou voľbou pre vonkajšie kryty, prostredia s vysokou vlhkosťou alebo inštalácie, kde je dlhodobá odolnosť voči korózii tvrdou požiadavkou.
