Trojitý ohybový záves pre priemyselné skrine

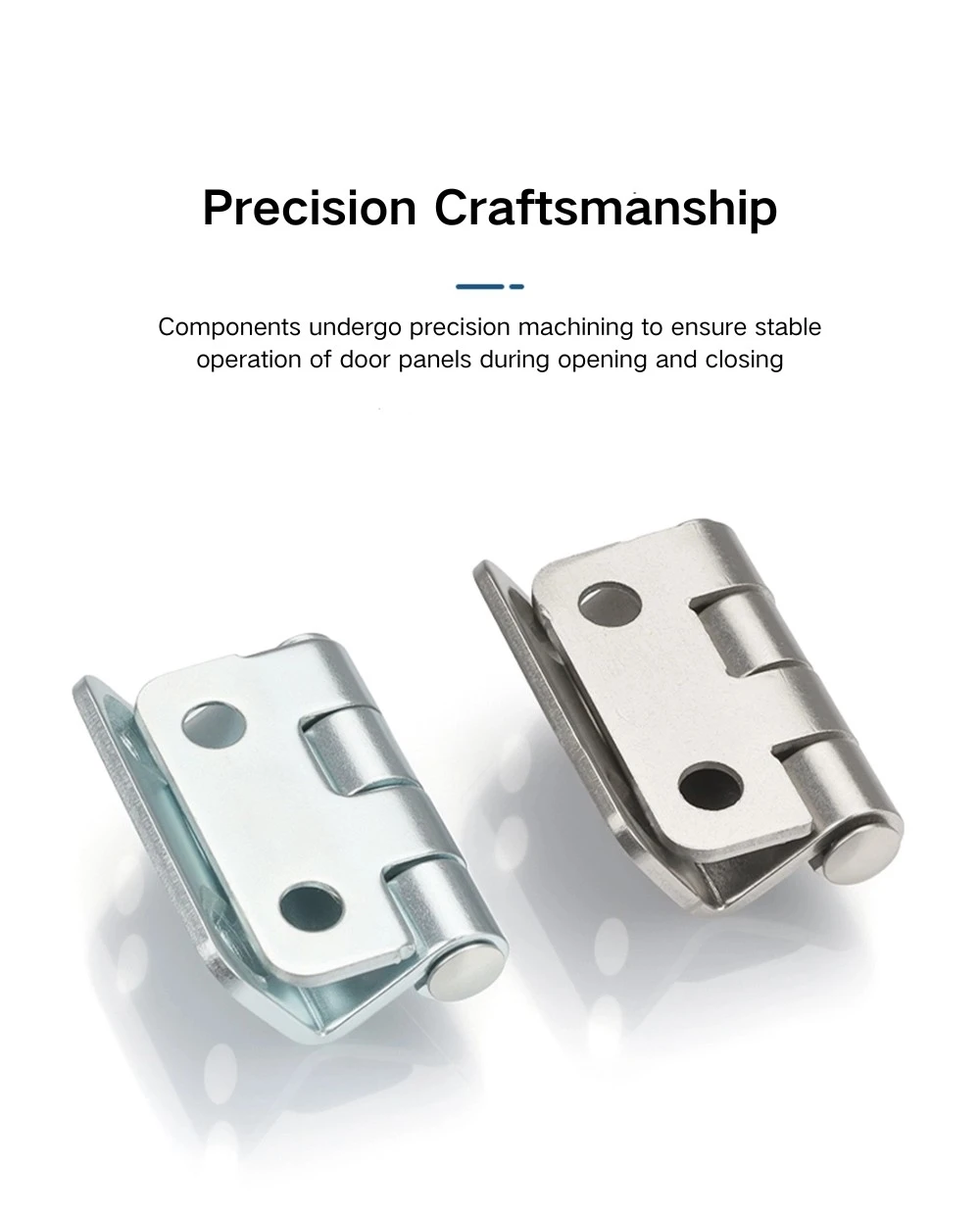

Tieto veľkoobchodne dodávané pánty priemyselných skríň od Yitai Lock zistia, že pánt s trojitým ohybom pre priemyselné skrine CL252 má iba jednu veľkosť, s rozmermi 38 × 37 mm – dostatočne kompaktný pre menšie dvere skriniek, kde by pánt v plnej veľkosti vyzeral nevhodne. Tvar s trojitým ohybom dáva každému krídlu stupňovitý profil, čo umožňuje, aby pánt pri výkyvoch dverí prečrel okraj dverí a okraj rámu bez toho, aby sa zablokoval. Hlaveň Φ5 mm prechádza všetkými tromi kĺbmi a udržuje otočný čap stabilný pri bežnom cyklovaní dverí.

Štruktúra a rozmery

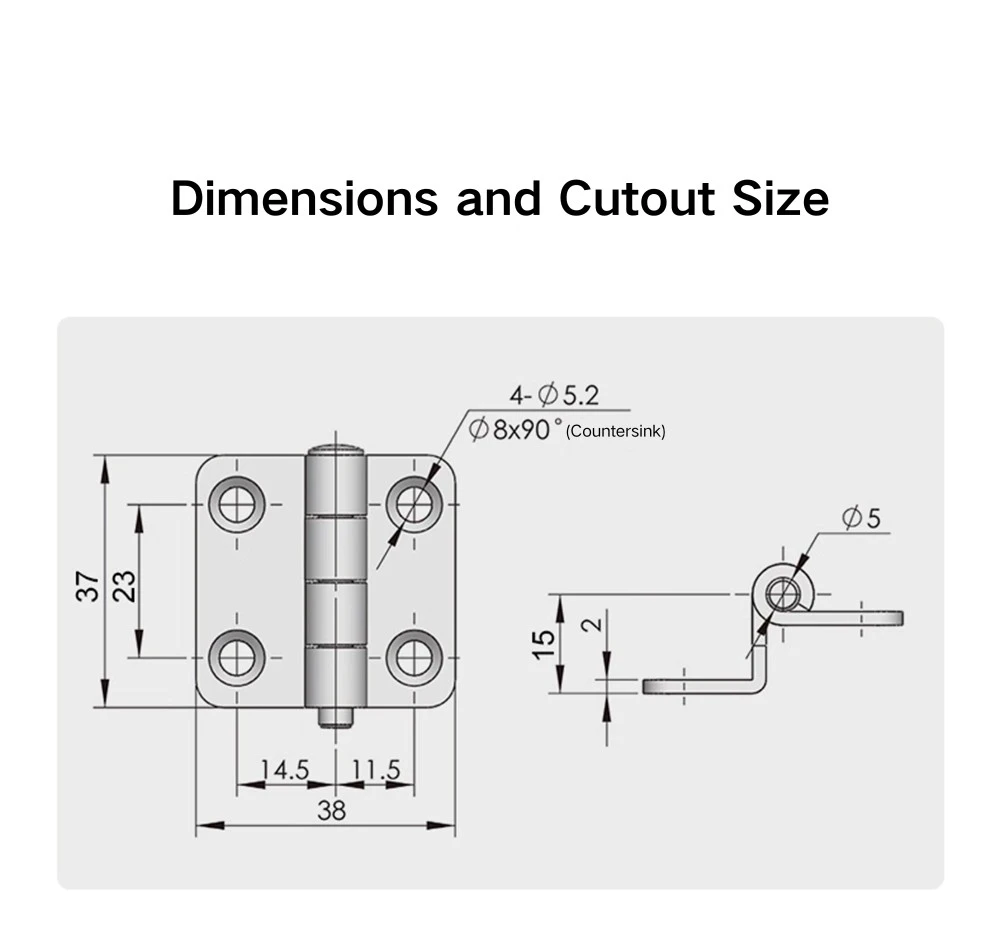

Trojitý záves pre priemyselné skrine meria celkovo 38 mm na šírku a 37 mm na výšku, s rozpätím kĺbov 23 mm v strede. Dve krídla sú asymetrické – širšie krídlo má 14,5 mm a užšie krídlo 11,5 mm – čo znamená, že pánt nie je možné zameniť medzi dverami a rámom bez výmeny strán. Priemer hlavne je Φ5 mm a bočný profil ukazuje celkovú výšku 15 mm s 2 mm krokom v ohybe, čo dáva krídlu jeho odsadený tvar.

Každé krídlo trojohybového závesu pre priemyselné skrine má dva montážne otvory: priemer Φ5,2 mm so zahĺbením Φ8×90°, celkovo pre štyri upevňovacie body. Zápustný profil umožňuje skrutkám s plochou hlavou lícovať s povrchom krídla, takže po inštalácii nie je žiadny hardvér hrdý na čelo pántu. Dĺžka skrutiek by mala byť zvolená na základe hrúbky dverného panelu a rámu v mieste montáže.

Povrchová úprava a materiál

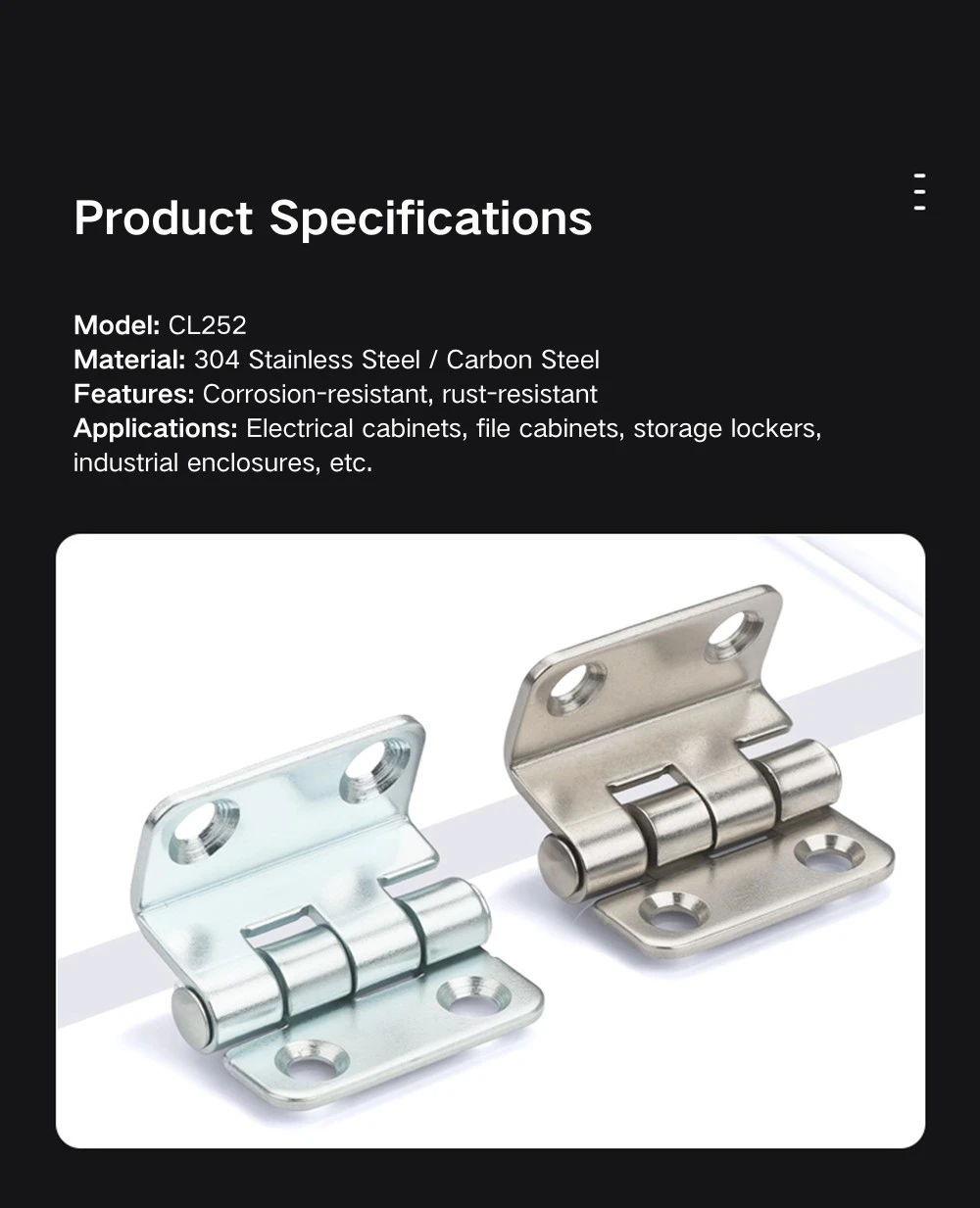

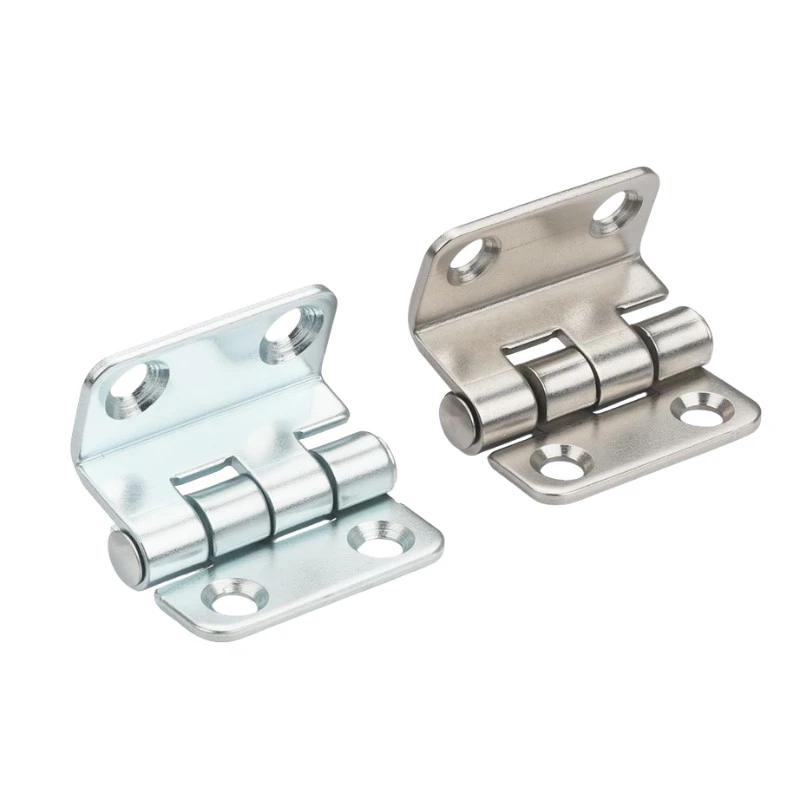

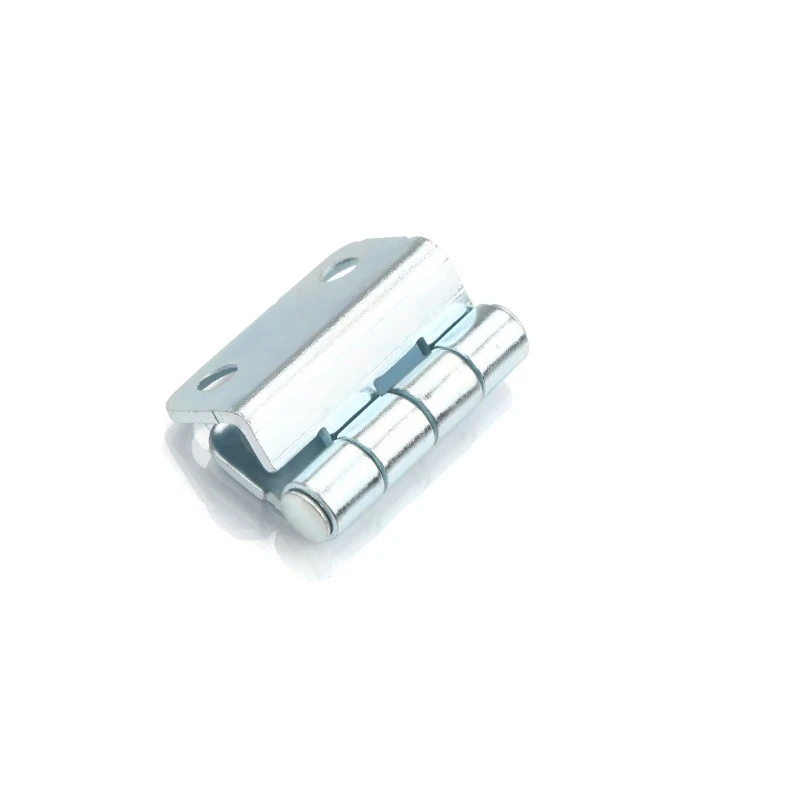

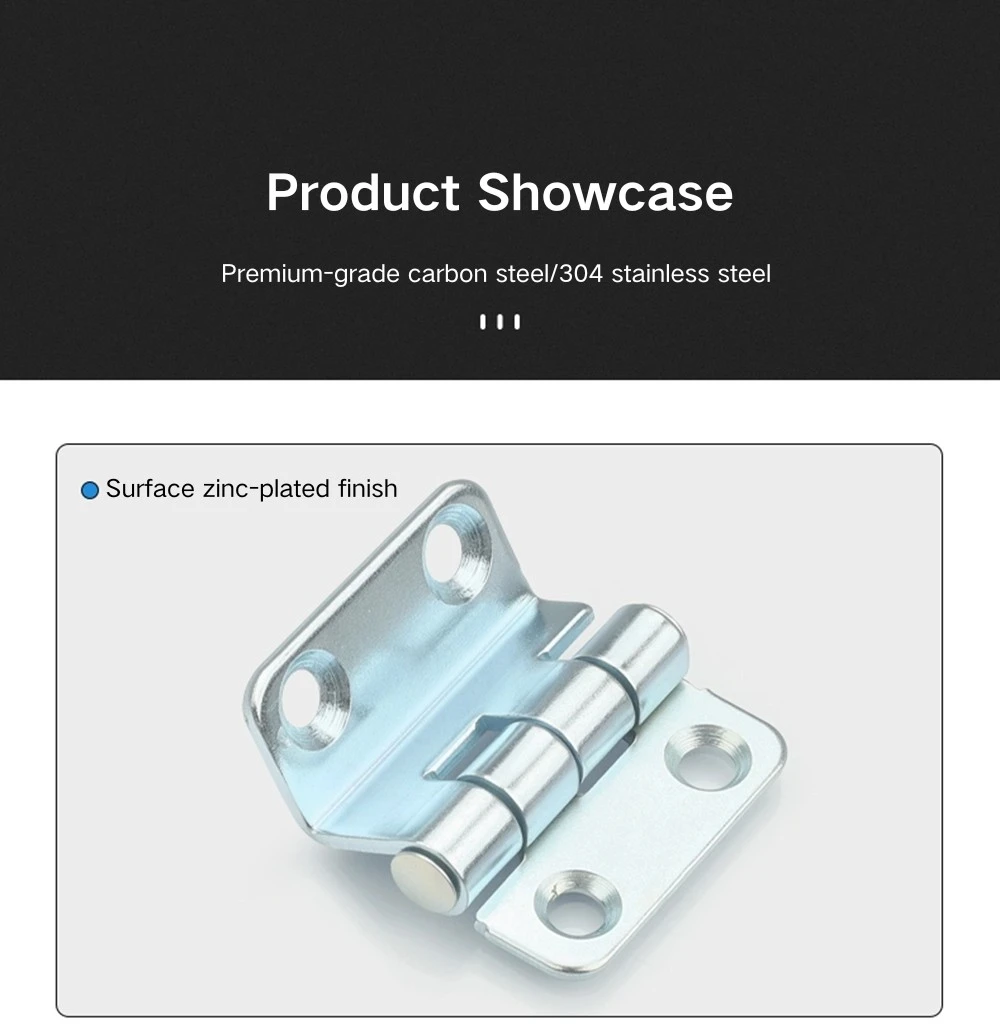

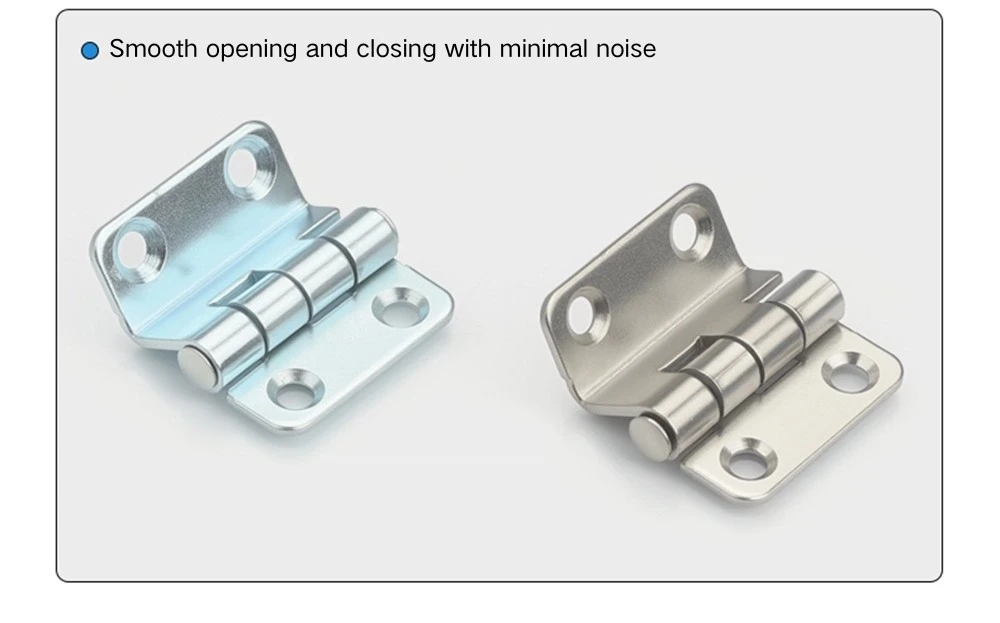

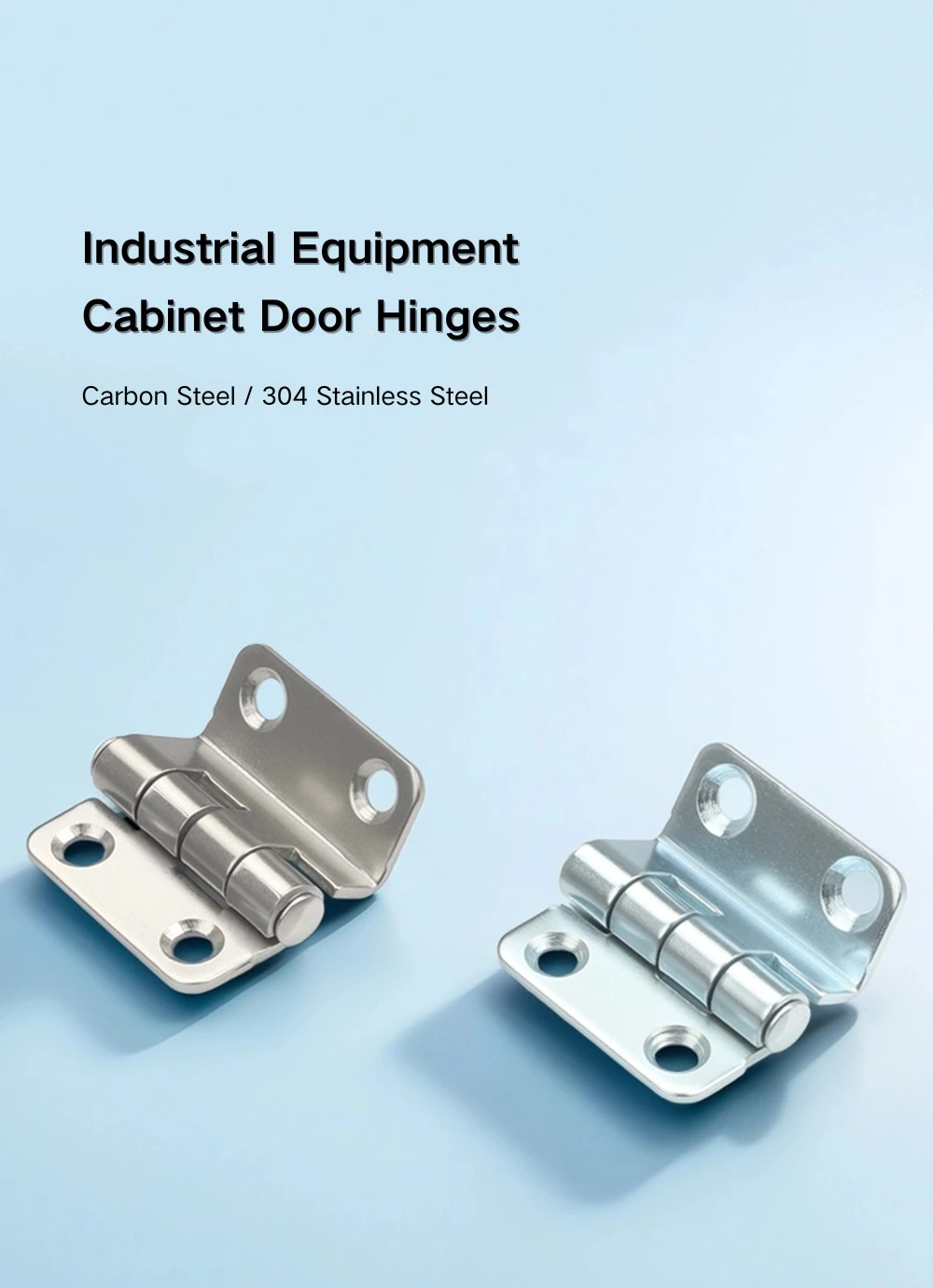

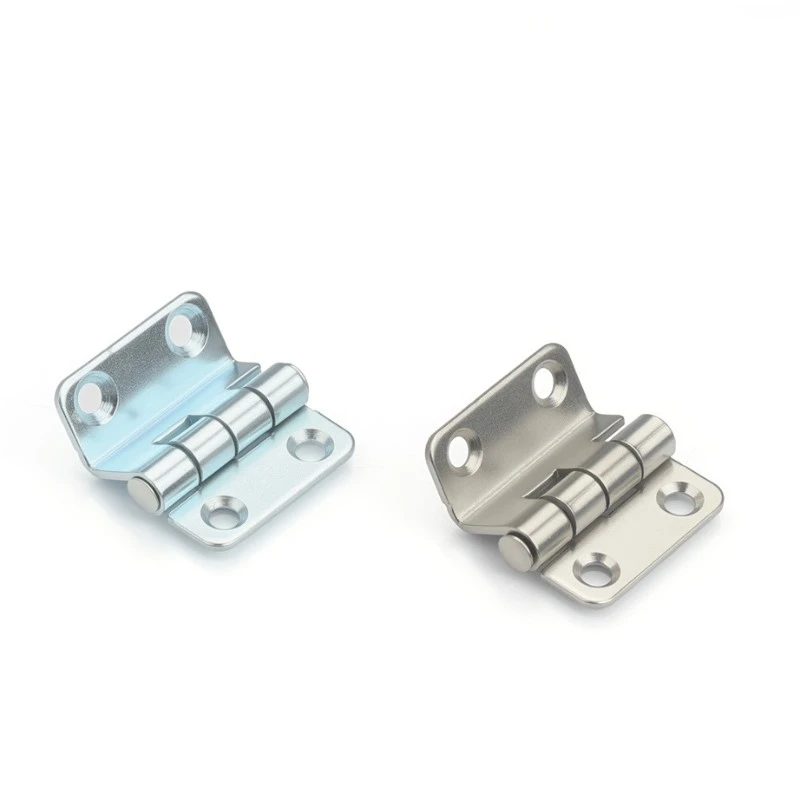

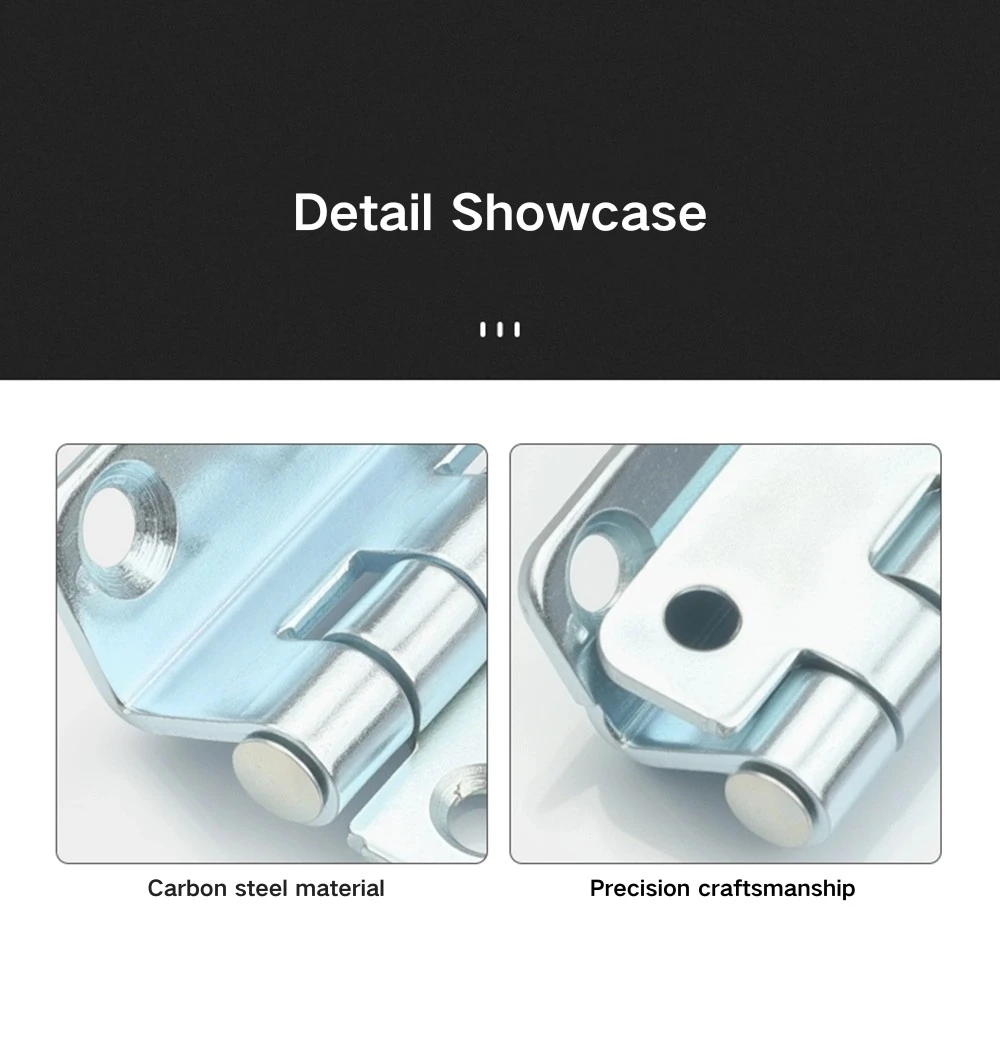

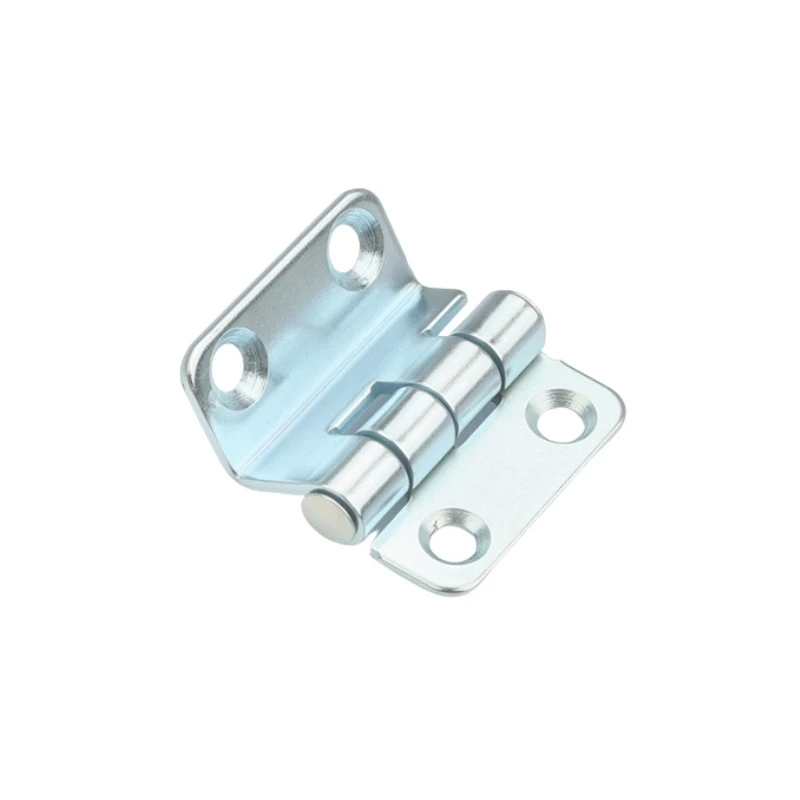

Trojitý ohybový záves pre priemyselné skrine je dostupný v dvoch materiálových variantoch. Verzia z uhlíkovej ocele má galvanizovanú povrchovú úpravu, ktorá poskytuje ochranu proti korózii pre štandardné prostredie vnútorných krytov – rozvodné dosky, ovládacie panely a skrine zariadení v suchých alebo klimatizovaných priestoroch. Je to bežnejšia voľba pre všeobecné aplikácie priemyselných skríň, kde sú náklady a požiadavky na koróziu mierne.

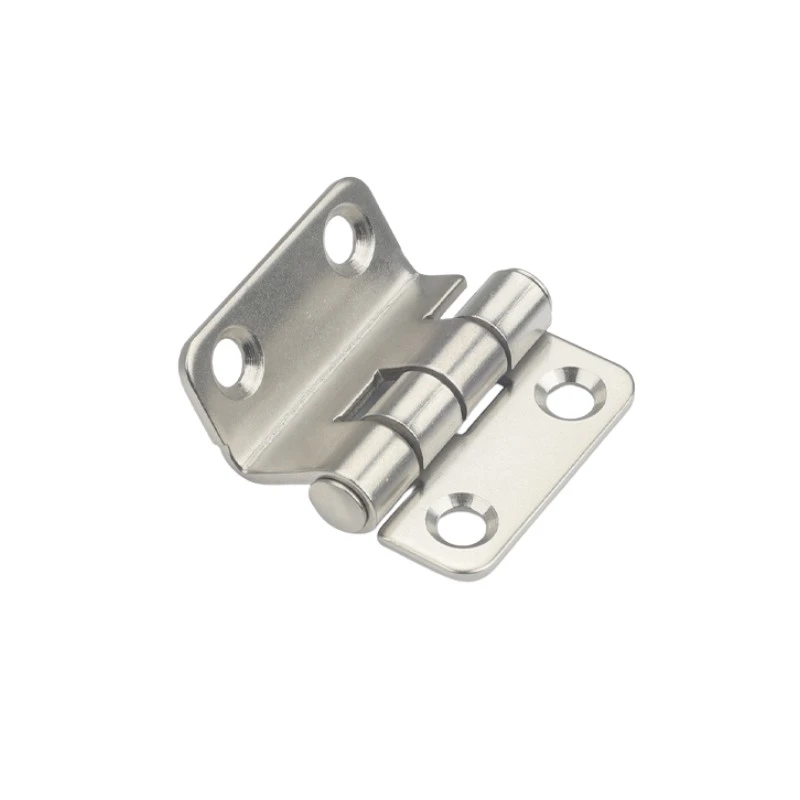

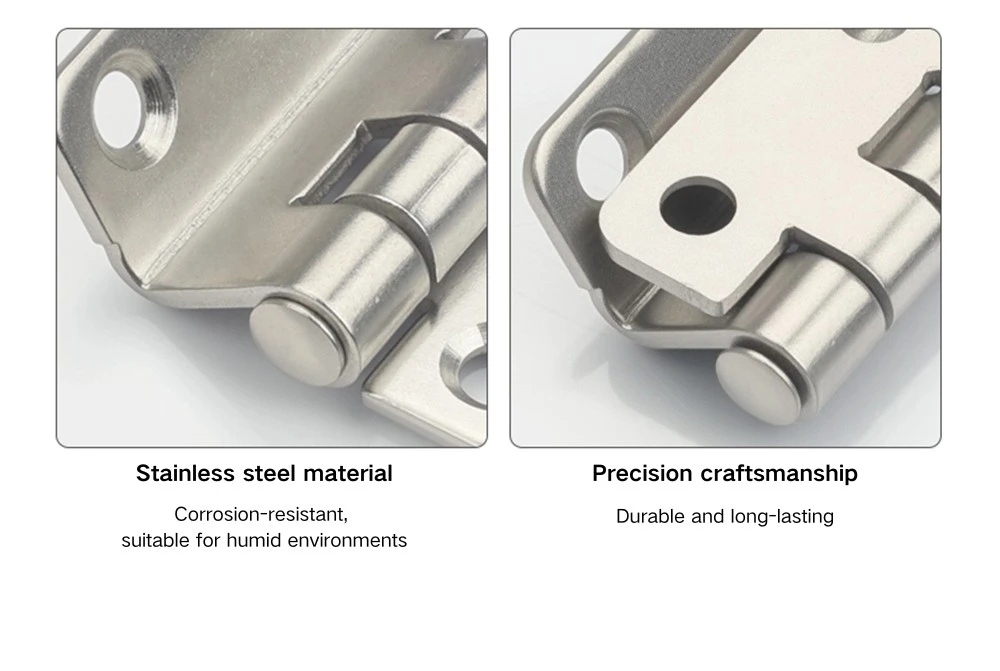

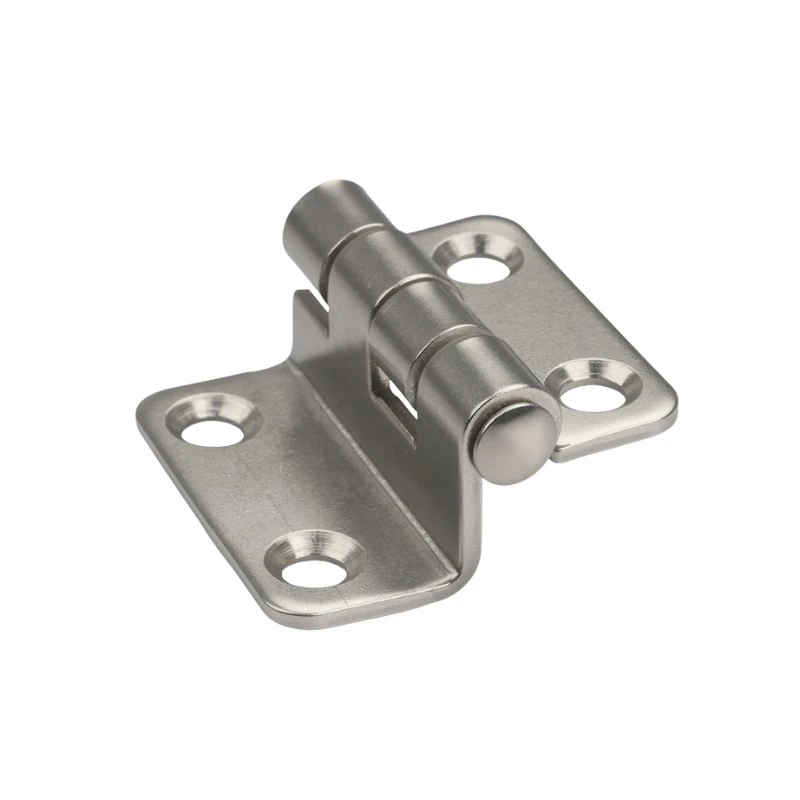

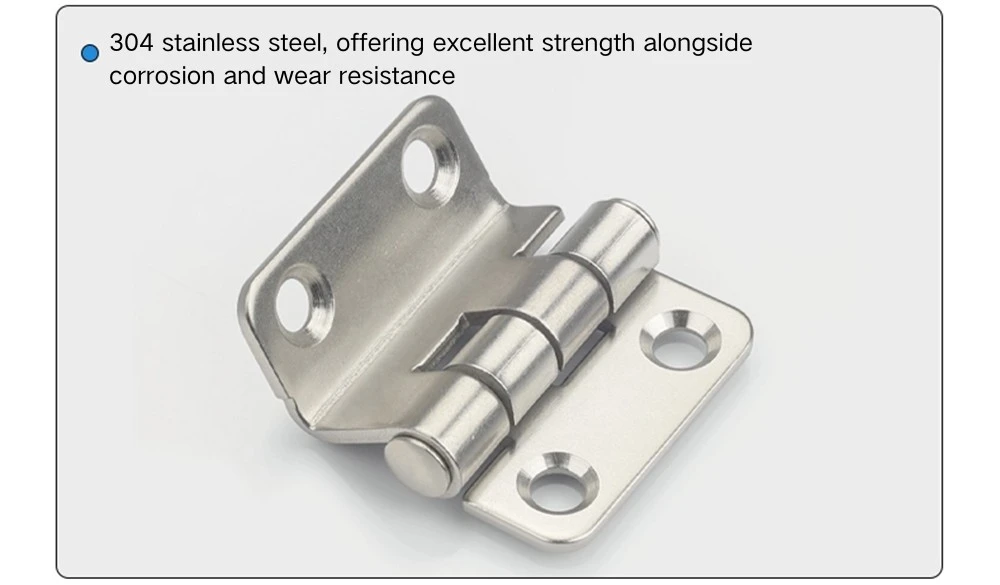

Trojitý ohybový záves z nehrdzavejúcej ocele 304 pre priemyselné skrine prechádza vibračným leštením, ktoré poskytuje konzistentný matný povrch otáčaním dielov, aby sa odstránili otrepy a ostré hrany. Toto nie je brúsený alebo zrkadlový povrch – výsledkom je jednotný vzhľad s nízkym leskom vhodný na priemyselné použitie. Nerezová verzia je tou správnou voľbou pre kryty vo vlhkom prostredí, vonkajšie inštalácie alebo všade tam, kde by povrchová úprava z galvanizovanej uhlíkovej ocele časom nevydržala.

Aplikačné scenáre

Trojitý ohybový záves pre priemyselné skrine je praktický pre dvere elektrických rozvodných panelov, skrine rozvádzačov a dvere skríň priemyselných zariadení, kde je potrebný kompaktný záves namontovaný na skrutky s uhlom otvorenia 90°. Malý pôdorys dobre funguje na ľahších dvierkach skriniek a krytoch, kde by veľký pánt nezodpovedal veľkosti dvierok.

Inštalácia iba pomocou skrutky na závese s trojitým ohybom pre priemyselné skrine ho robí vhodným aj pre výrobcov skríň, ktorí pri výrobe nezvárajú závesy – štyri zapustené upevňovacie body idú priamo do dverného panelu a rámu bez akejkoľvek ďalšej prípravy. Uhol otvárania 90° je dostatočný pre väčšinu požiadaviek na prístup k panelu a zapustené skrutkové sedlo udržuje čelo dverí čisté po nasadení pántu.

FAQ

Q1: Aké sú rozmery pántu CL252?

CL252 je 38 mm široký a 37 mm vysoký celkovo, s rozpätím kĺbov 23 mm. Dva listy sú asymetrické – 14,5 mm na jednej strane a 11,5 mm na druhej strane. Priemer hlavne je Φ5 mm.

Q2: Ako sa inštaluje CL252?

Inštalácia sa vykonáva iba skrutkovou montážou – žiadne zváranie. Každé krídlo má dva zapustené otvory Φ5,2 mm (Φ8×90°), čo celkovo poskytuje štyri upevňovacie body. Skrutky s plochou hlavou sú po inštalácii zarovnané s povrchom krídla.

Q3: Aké materiály sú k dispozícii?

CL252 sa dodáva z galvanizovanej uhlíkovej ocele a nehrdzavejúcej ocele 304 s vibračným leskom. Uhlíková oceľ je vhodná pre vnútorné, suché prostredie; nehrdzavejúca oceľ je lepšou voľbou pre vlhké alebo vonkajšie aplikácie.

Q4: Čo je vibračné leštenie?

Vibračné leštenie je proces otáčania, ktorý odstraňuje otrepy a ostré hrany z povrchu dielu a zanecháva konzistentný matný povrch s nízkym leskom. Nie je to brúsený alebo zrkadlový povrch. Vo verzii CL252 z nehrdzavejúcej ocele poskytuje jednotný priemyselný vzhľad bez reflexných alebo smerových povrchových značiek.

Q5: Sú dve krídla zameniteľné medzi dverami a rámom?

Nie — listy sú asymetrické (14,5 mm a 11,5 mm), takže širšie a užšie strany sú pevné. Pred vŕtaním alebo upevňovaním sa uistite, že je záves orientovaný správnym krídlom oproti dvernému panelu a rámu.

Q6: Pre aké typy skriniek je CL252 vhodný?

Záves priemyselnej skrine CL252 sa používa na dvierkach elektrických rozvodných panelov, krytoch rozvádzačov, dvierkach ovládacích skríň a skriniach všeobecných priemyselných zariadení – najmä tam, kde sa uprednostňuje kompaktný záves namontovaný na skrutky a postačuje uhol otvorenia 90°.
