Záves dverí rozvádzača

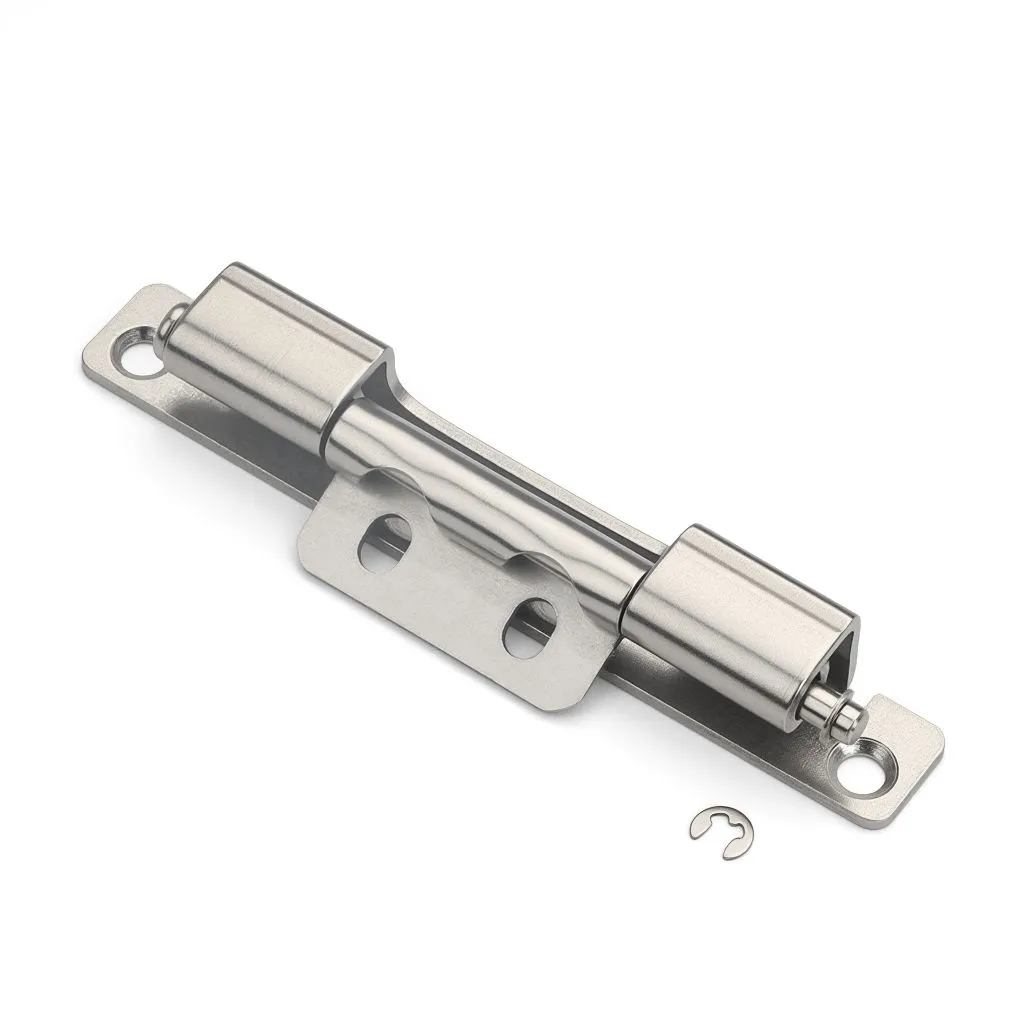

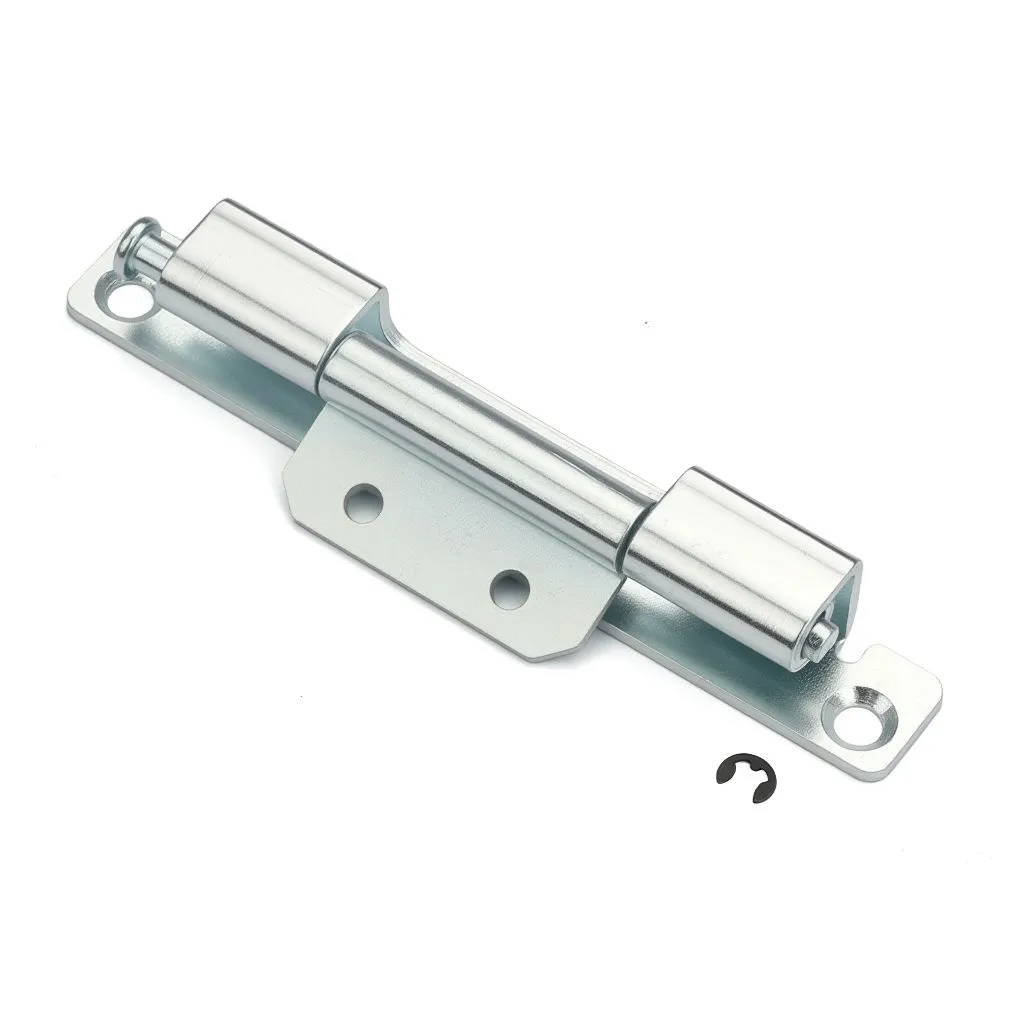

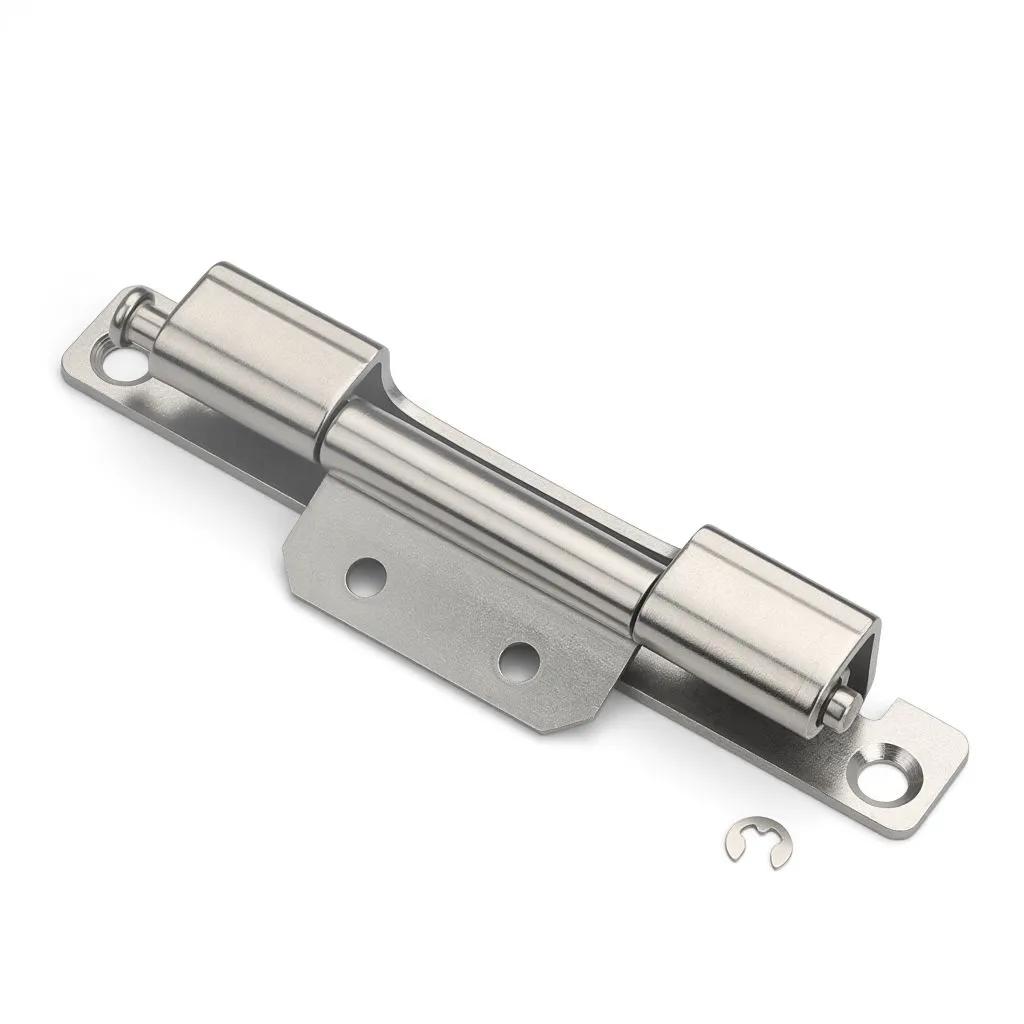

Pre tých, ktorí získavajú odnímateľné závesy skrinky od Yitai Lock v objeme, záves dvierok rozvádzača CL186 dáva kupujúcim na výber medzi krídelkami na montáž s okrúhlym otvorom a štrbinovým otvorom bez toho, aby sa zmenilo čokoľvek iné na závese - rovnaké telo, rovnaký valec, rovnaké rozmery kanálov rámu. Verzia so štrbinovým otvorom umožňuje nastavenie polohy počas inštalácie pred úplným utiahnutím skrutiek, čo je užitočné, keď je potrebné presne nastaviť zarovnanie dverí. Obe verzie sa montujú skrutkami pomocou rovnakých upevňovacích bodov a sú k dispozícii v uhlíkovej oceli a nehrdzavejúcej oceli.

Model produktu	Záves série CL186
Voliteľné materiály	Uhlíková oceľ/nehrdzavejúca oceľ
Použitie	Vhodné pre rôzne typy rozvodných skríň, ovládacích skríň atď

Možnosti modelu a konfigurácie otvorov

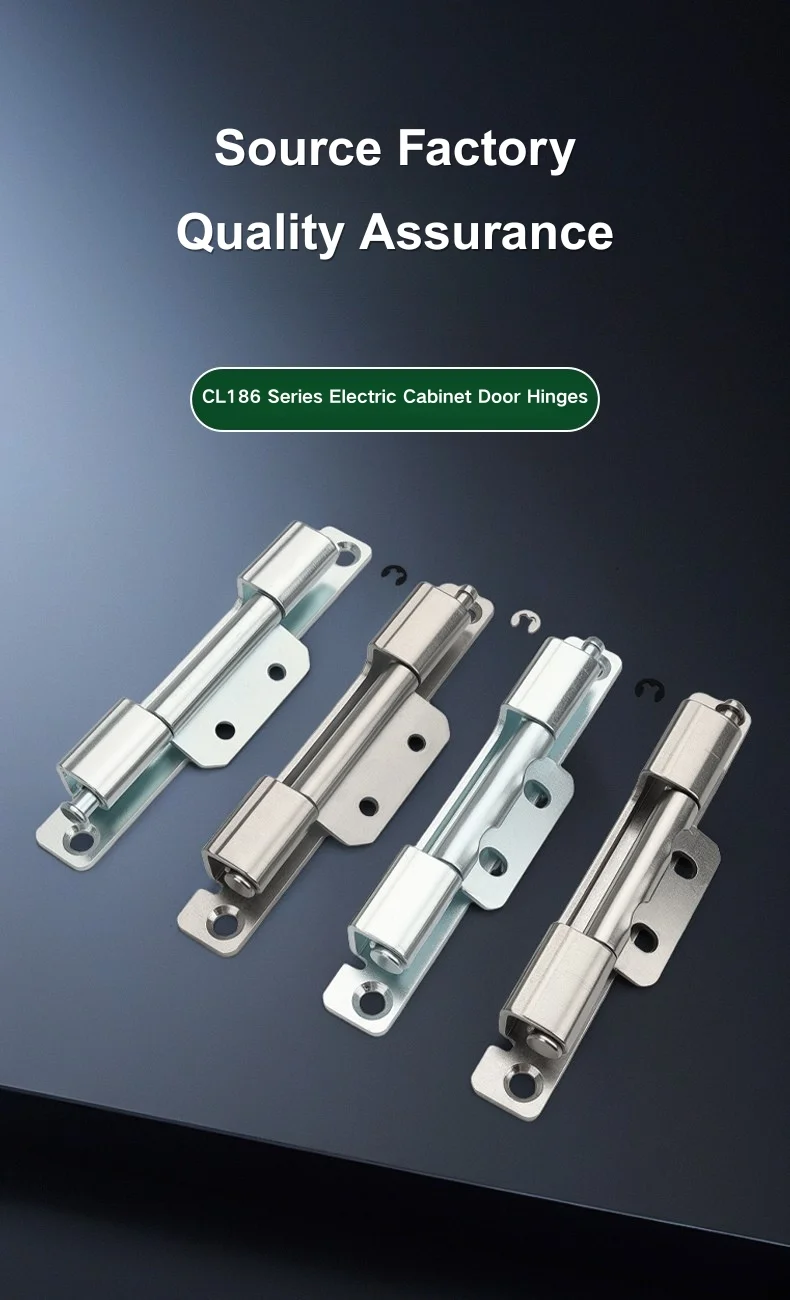

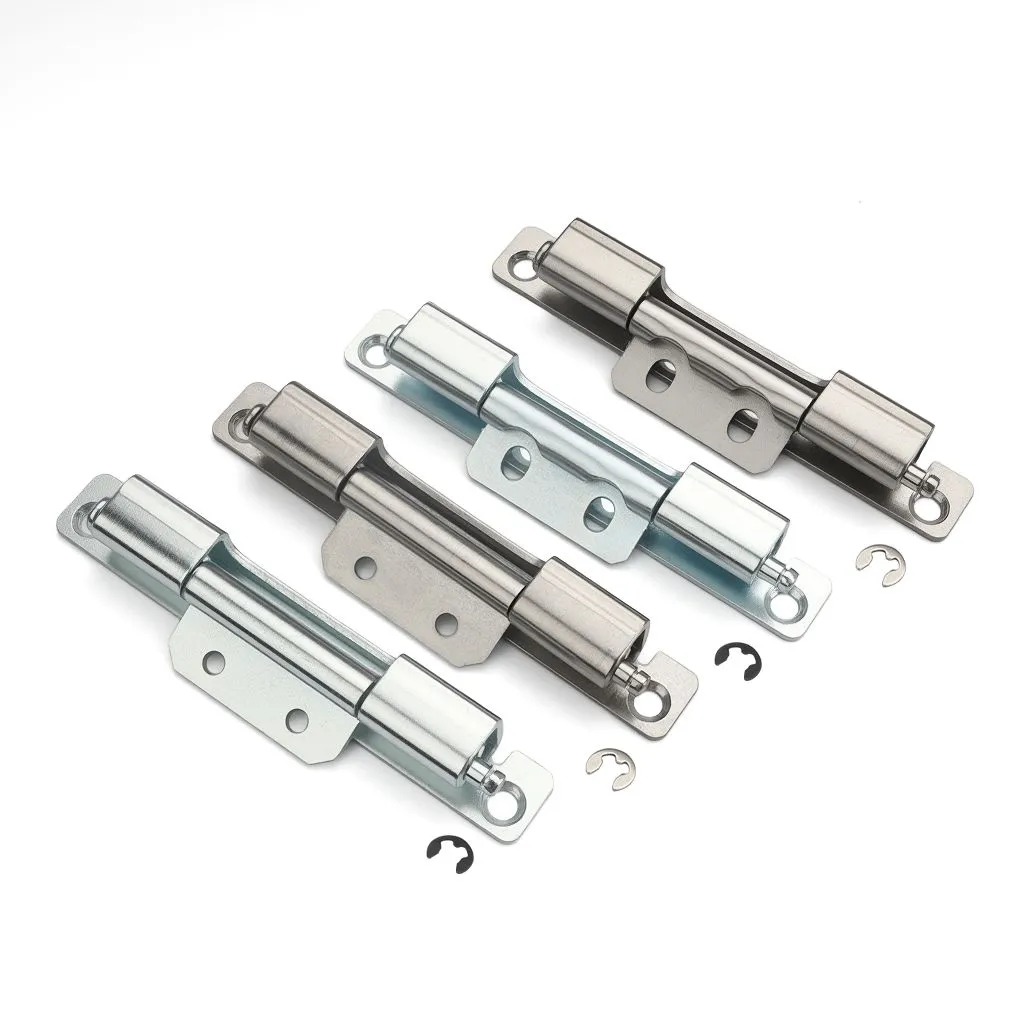

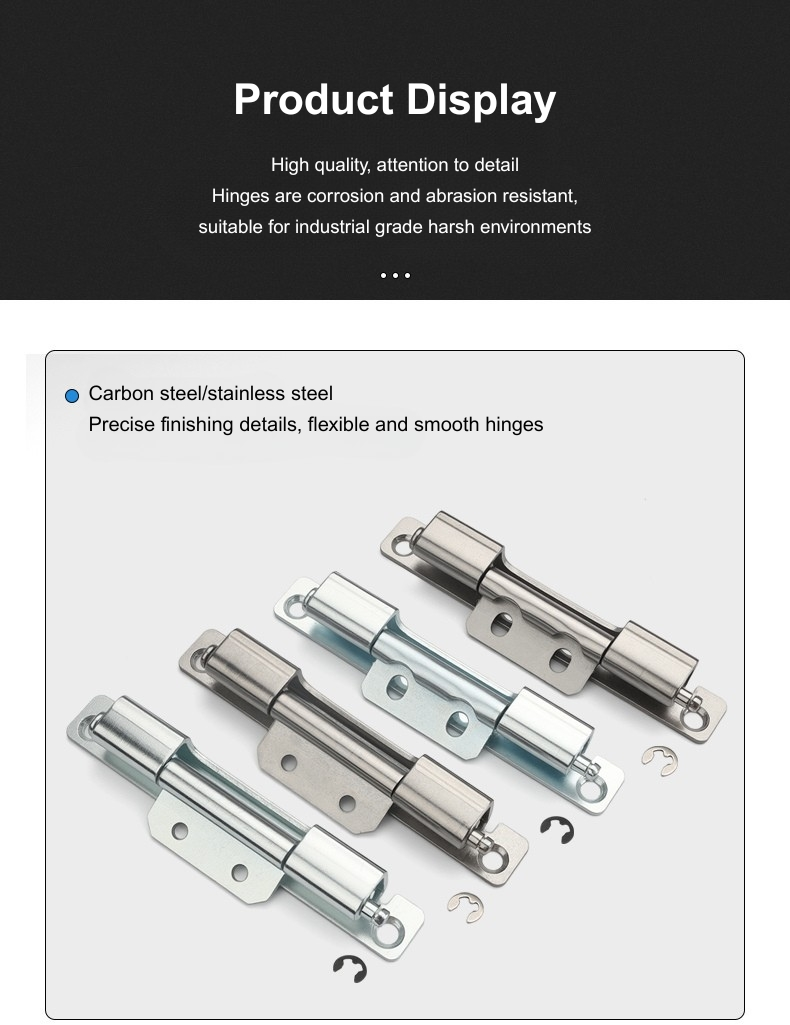

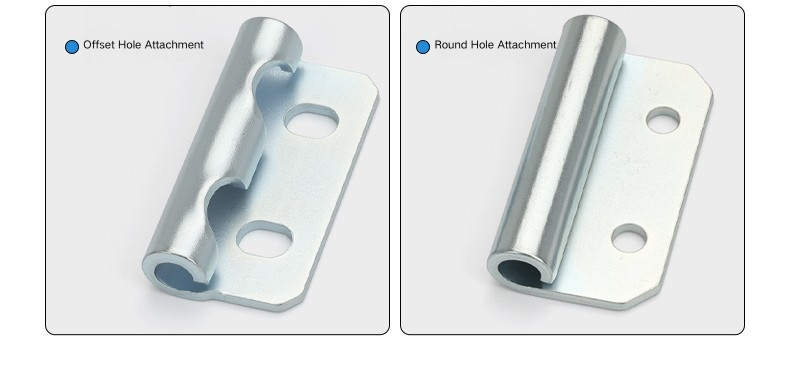

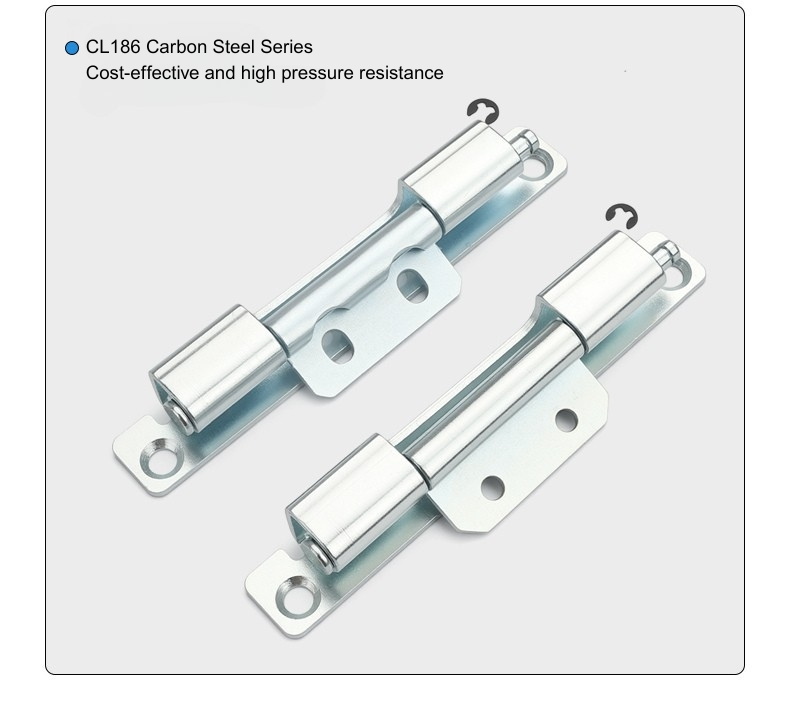

Záves dverí rozvádzača sa dodáva v štyroch variantoch: okrúhly otvor z uhlíkovej ocele, okrúhly otvor z nehrdzavejúcej ocele, štrbinový otvor z uhlíkovej ocele a štrbinový otvor z nehrdzavejúcej ocele. Konštrukčné rozmery sú u všetkých štyroch identické — rozdiel je len v tvare montážnych otvorov na krídle. Okrúhle otvory upevňujú záves v nastavenej polohe po priskrutkovaní; štrbinové otvory poskytujú určitý priestor na posunutie polohy závesu pred konečným dotiahnutím, čo pomáha pri montáži dverí, ktoré vyžadujú starostlivé zarovnanie proti tesneniu alebo okraju rámu.

Výber medzi okrúhlym a štrbinovým otvorom na tejto jednotke závisí od pracovného postupu inštalácie. Ak je poloha dverí jednoduchá a konzistentná počas celej výrobnej série, okrúhle otvory sú v poriadku. Ak sa vyskytnú odchýlky v geometrii rámu medzi jednotkami alebo ak je potrebné dvere po počiatočnej montáži upraviť, verzia so štrbinovým otvorom značne zjednoduší tento proces.

Štruktúra a rozmery

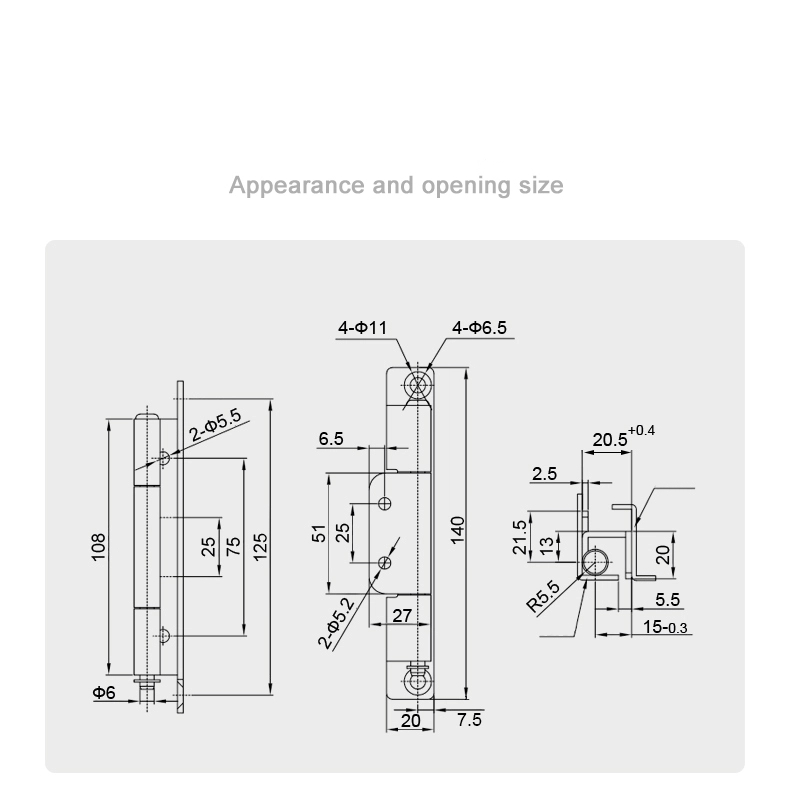

Pánt dverí má celkovú výšku 108 mm s celkovou dĺžkou tela 125 mm. Vnútorné rozpätie medzi montážnymi krídlami je 75 mm, s 25 mm stredovou časťou pri hlavni. Priemer hlavne je Φ6 mm a montážne krídlo je vysoké 140 mm so šírkou základne 20 mm. Rozstup otvorov na krídle je 51 mm a 25 mm, s upevňovacími otvormi 2×Φ5,5 mm na bočnom profile.

Zapojenie kanála rámu na závese dverí rozvádzača má šírku 20,5 mm (tolerancia +0,4 mm) a hĺbku 15 mm (tolerancia -0,3 mm) s polomerom sedla valca R5,5 mm. Bočný profil ukazuje celkovú výšku záberu 21,5 mm, hĺbku vnútorného kontaktu 13 mm a bočné odsadenie 5,5 mm s krokom 2,5 mm na vstupe do kanála. Tieto rozmery definujú geometriu kanálov rámu, s ktorou je pánt navrhnutý – pred objednaním je potrebné overiť si ich podľa špecifikácií rámu skrine.

Materiál a povrchová úprava

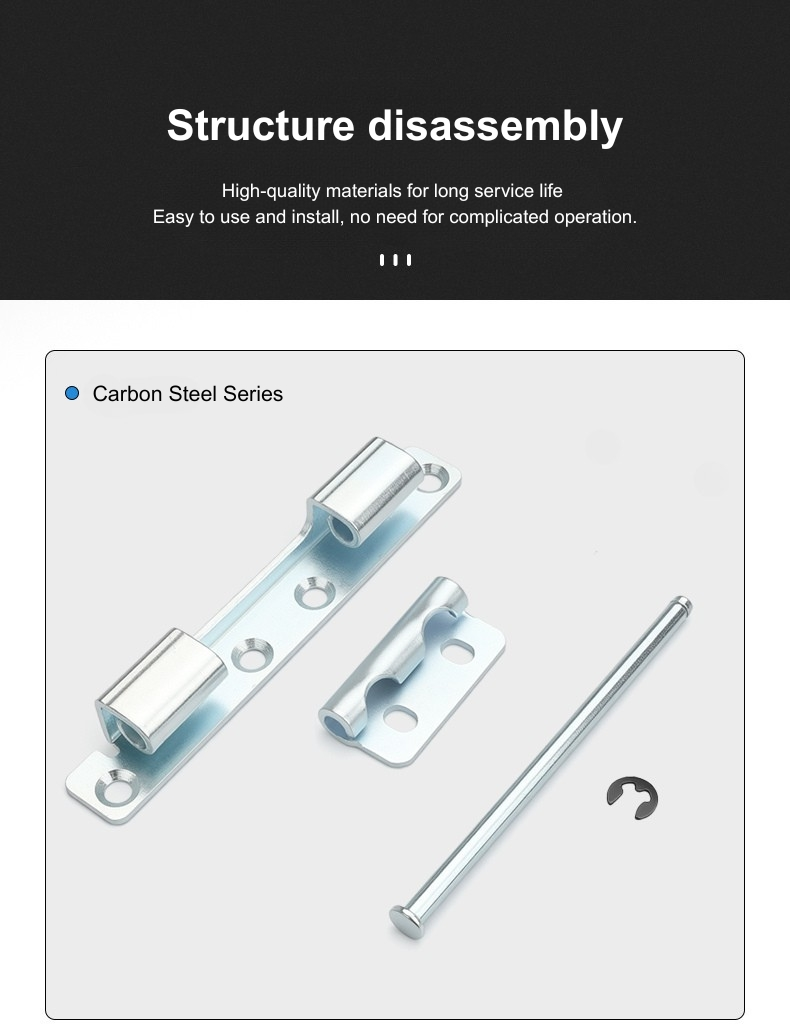

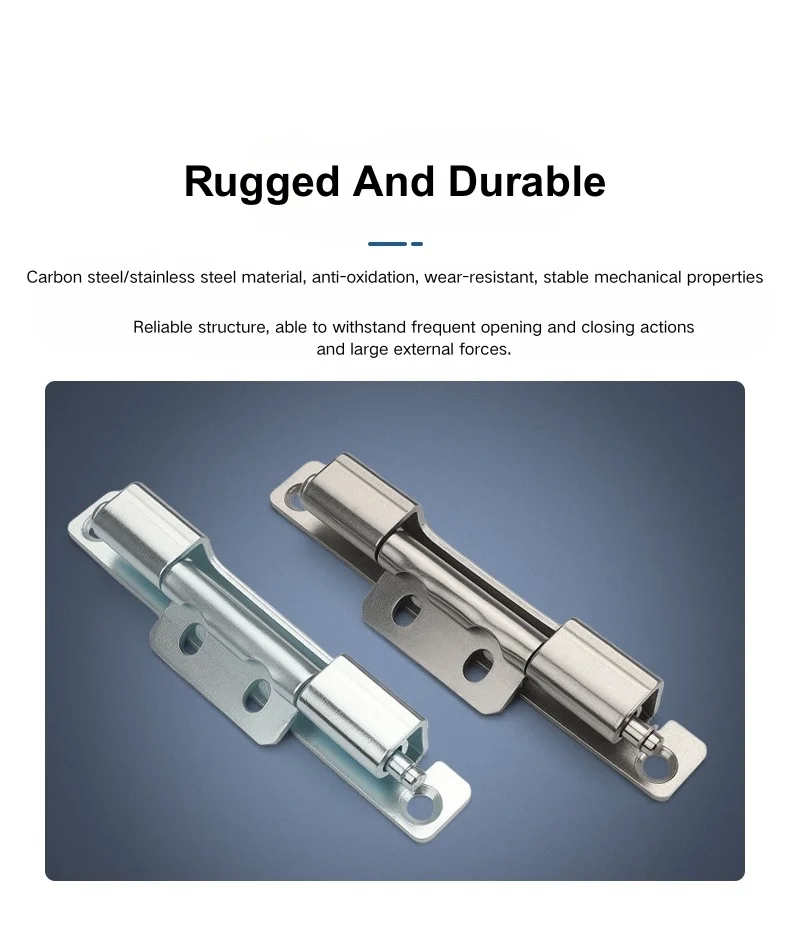

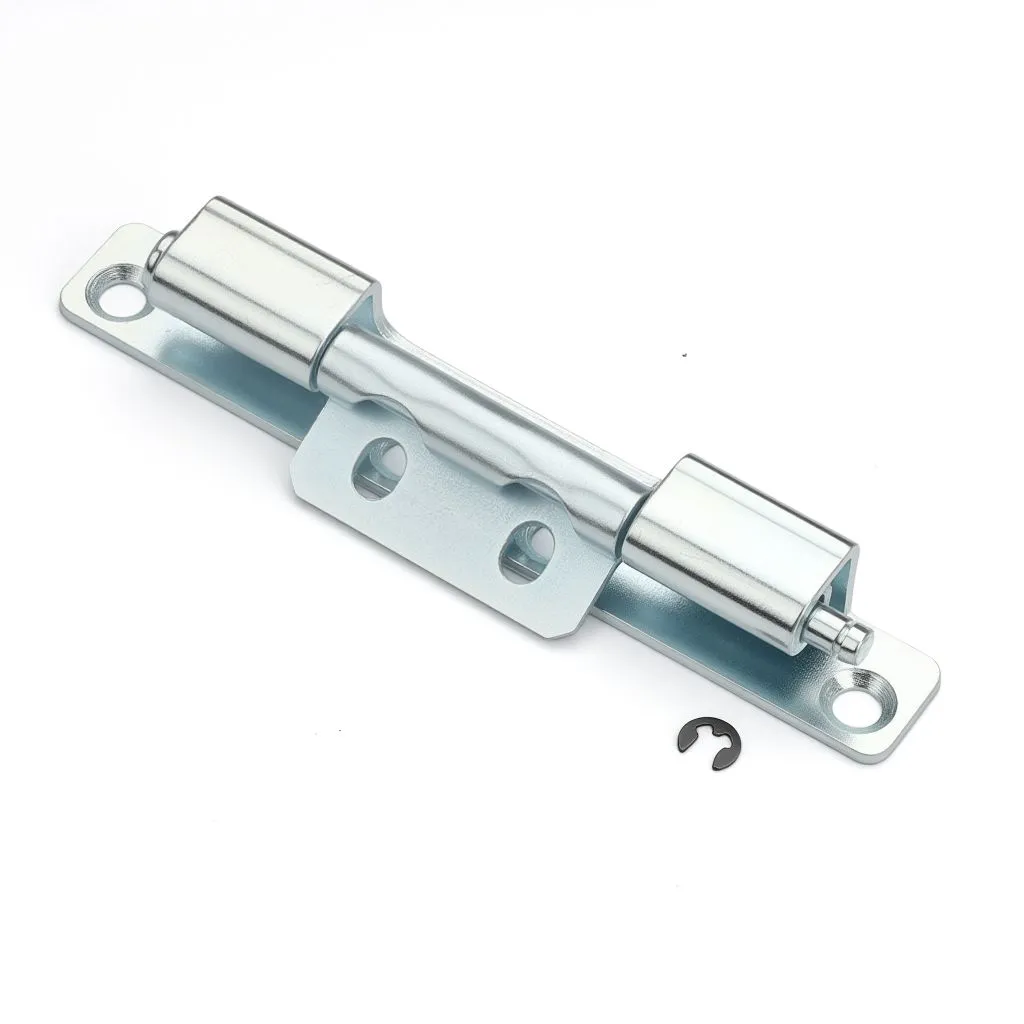

Záves dverí rozvádzača je dostupný v pozinkovanej uhlíkovej oceli a nehrdzavejúcej oceli 304. Verzia z uhlíkovej ocele je vhodná pre štandardné vnútorné prostredie – rozvodné dosky, ovládacie panely a skrine zariadení v suchých alebo klimatizovaných priestoroch, kde je vystavenie korózii nízke. Je to nákladovo efektívnejšia možnosť pre veľkoobjemové zostavy skríň, kde je prostredie inštalácie predvídateľné.

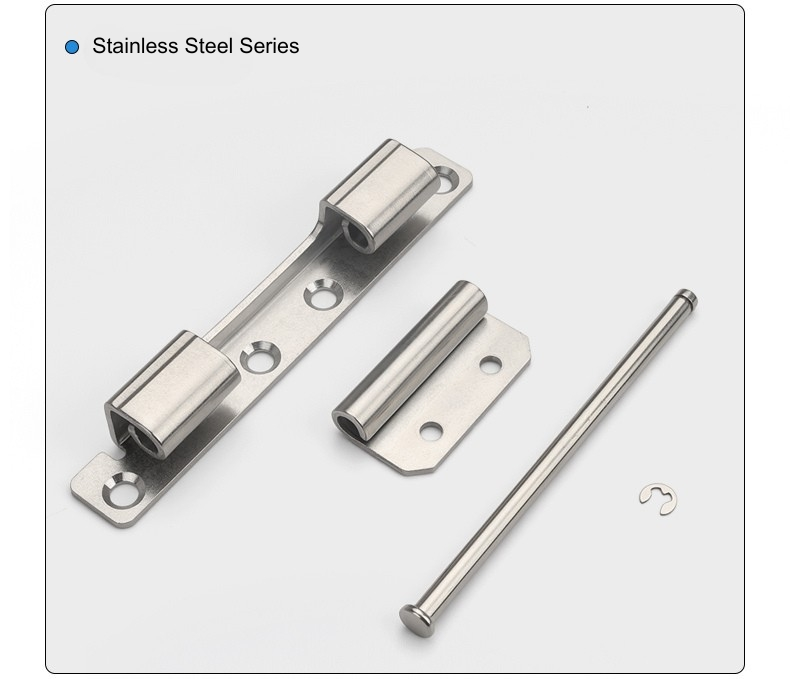

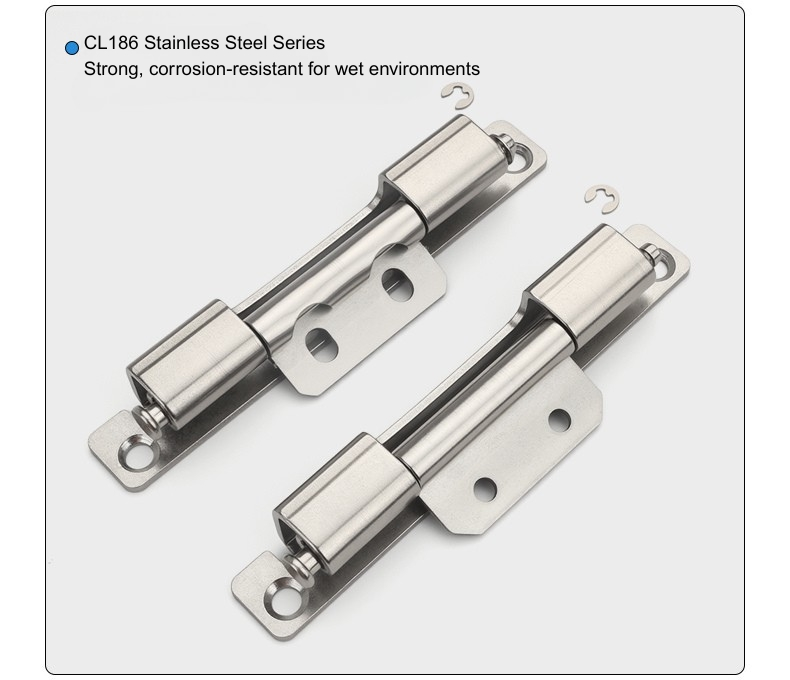

Záves dverí z nehrdzavejúcej ocele je tou správnou voľbou pre vonkajšie rozvádzače, vlhké technické miestnosti, pobrežné inštalácie alebo akékoľvek aplikácie, kde bude kryt počas svojej životnosti vystavený vlhkosti. Nerez má tiež tendenciu byť špecifikovaný, keď si štandardná povrchová úprava skrinky vyžaduje konzistentný povrchový vzhľad naprieč celým hardvérom, pretože si v náročných podmienkach zachováva svoj vzhľad lepšie ako pozinkovaná oceľ.

FAQ

Q1: Aké varianty sú dostupné pre CL186?

CL186 sa dodáva v štyroch variantoch: uhlíková oceľ s kruhovými otvormi, nehrdzavejúca oceľ s kruhovými otvormi, uhlíková oceľ s drážkovými otvormi a nehrdzavejúca oceľ s drážkovými otvormi. Všetky majú rovnaké rozmery tela a geometriu záberu kanálov rámu.

Q2: Aký je rozdiel medzi verziami s okrúhlym otvorom a štrbinovým otvorom?

Verzia s okrúhlym otvorom fixuje záves v nastavenej polohe po priskrutkovaní. Verzia so štrbinovými otvormi umožňuje nastavenie montážnej polohy pred konečným utiahnutím, čo je užitočné, keď je potrebné doladiť zarovnanie dverí počas inštalácie alebo keď existujú odchýlky v geometrii rámu medzi jednotkami skrine.

Q3: Ako sa inštaluje CL186?

CL186 je namontovaný skrutkou. Montážne krídlo je pripevnené k dvernému panelu pomocou poskytnutých otvorov a telo pántu zapadá do kanála rámu skrinky. Pre tento model nie je potrebné zváranie.

Q4: Aké sú kľúčové rozmery CL186?

CL186 má celkovú výšku 108 mm s dĺžkou tela 125 mm a vnútorným rozpätím 75 mm. Hlaveň je Φ6 mm. Montážne krídlo je vysoké 140 mm so základňou 20 mm. Šírka kanála rámu je 20,5 mm (+0,4 mm) a hĺbka je 15 mm (-0,3 mm).

Q5: Aký materiál by som si mal vybrať pre vonkajšie kryty?

Verzia z nehrdzavejúcej ocele je správnou voľbou pre vonkajšie inštalácie, vlhké prostredie alebo všade tam, kde je dlhodobá požiadavka na odolnosť proti korózii. Verzia z pozinkovanej uhlíkovej ocele vyhovuje štandardným aplikáciám vnútorných skríň.

Otázka 6: Je CL186 skrytý pánt?

Áno – záves dvierok rozvádzača CL186 sedí vo vnútri kanála rámu skrine, keď sú dvierka zatvorené, pričom na vonkajšej strane dvierok nezostáva žiadny viditeľný hardvér. Telo pántu je úplne zapustené v rámovom profile.

Q7: Dajú sa dvere po inštalácii odstrániť?

áno. CL186 je odnímateľný pánt – dvere je možné po uvoľnení pántu zdvihnúť z kanála rámu bez použitia náradia. Vďaka tomu je praktický pre linky na montáž skríň a údržbu v teréne, kde je potrebné pravidelné odstraňovanie dverí.

Q8: Pre aké typy skriniek je CL186 vhodný?

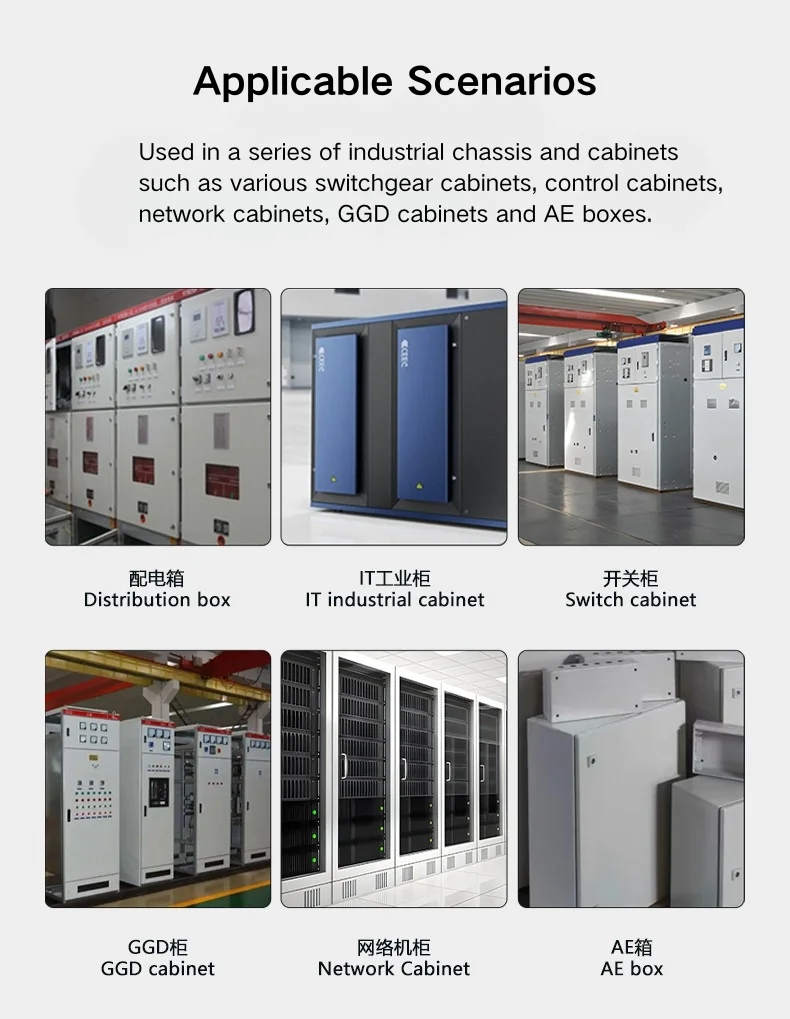

Skrytý záves CL186 sa používa na skriniach rozvádzačov, elektrických rozvodných skriniach, dverách ovládacích skríň a krytoch priemyselných zariadení – všade tam, kde je preferovanou špecifikáciou odnímateľný skrytý záves s čistým vonkajším profilom.
