Štvorcový záves so zapustenými otvormi

Pre veľkoobchodné objednávky závesov skriniek má Yitai Lock štvorcový záves so zapustenými otvormi v CL235-1 aj CL235-2, takže môžete pokryť rôzne veľkosti dverí bez zmeny dodávateľa. CL235-1 je väčší z týchto dvoch s rozmermi 64 × 79 mm, zatiaľ čo CL235-2 s rozmermi 54 × 64 mm funguje dobre na ľahších alebo menších dverách. Skrutky nie sú súčasťou dodávky, ale dajú sa objednať samostatne – zvyčajne v baleniach po 1 000 kusoch, pričom menšie množstvá sú k dispozícii, ak sa obrátite priamo.

Možnosti a rozmery modelu

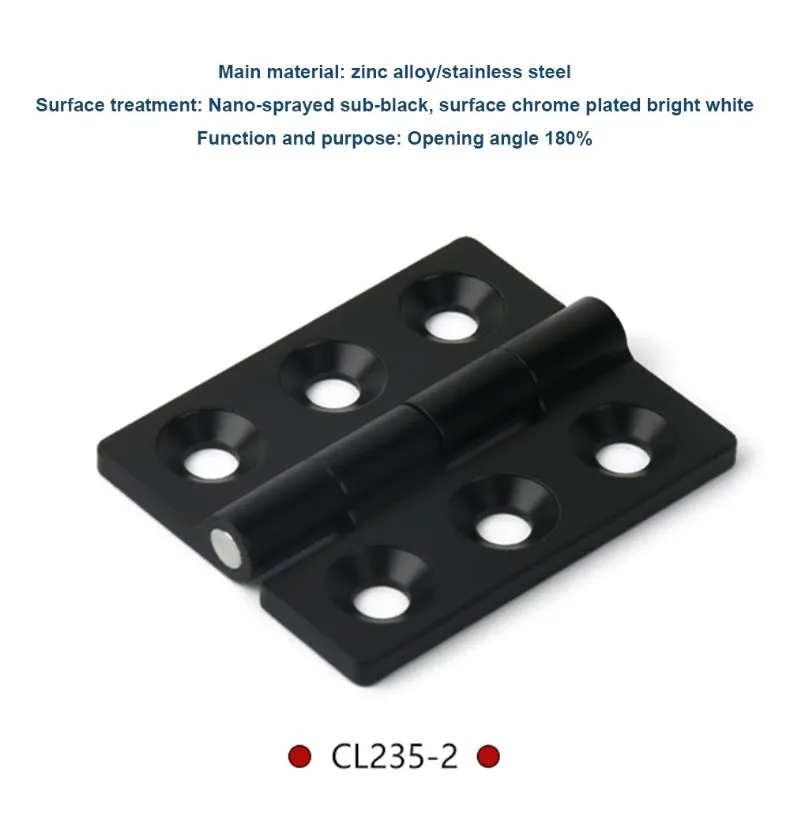

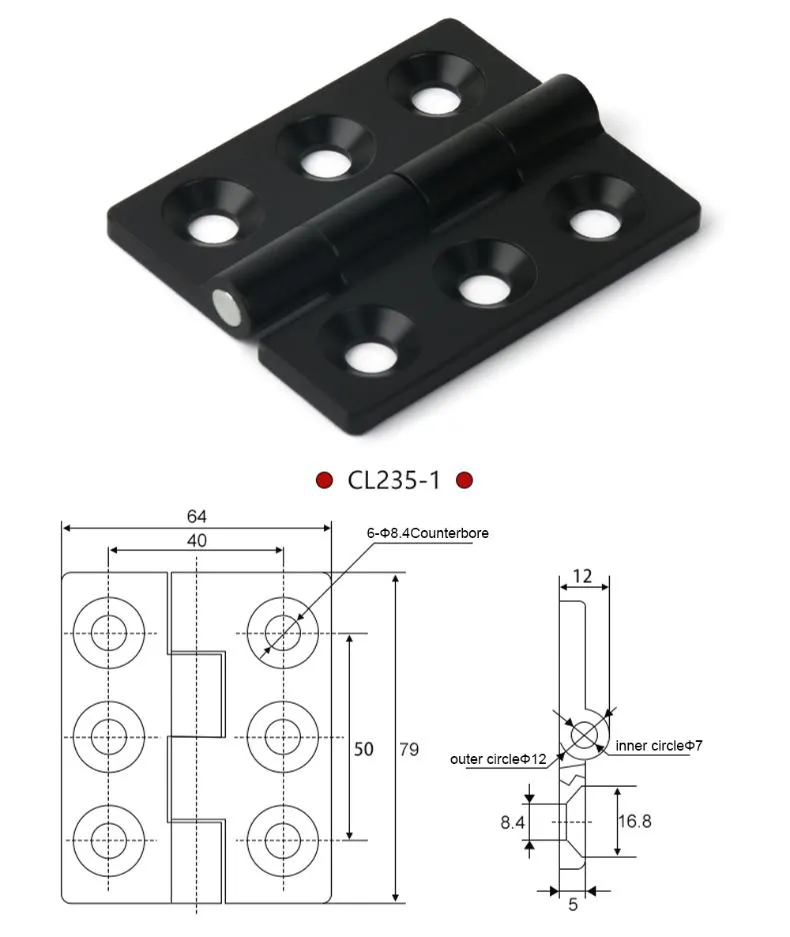

Štvorcový záves so zapustenými otvormi je ponúkaný v dvoch základných modeloch. CL235-1 meria 64 × 79 mm, s hrúbkou listu 5 mm v zliatine zinku a 5,6 mm v nehrdzavejúcej oceli 304. CL235-2 je menší z týchto dvoch s rozmermi 54 × 64 mm, s hrúbkou zinkovej zliatiny 4,8 mm a hrúbkou nehrdzavejúcej ocele 5,5 mm.

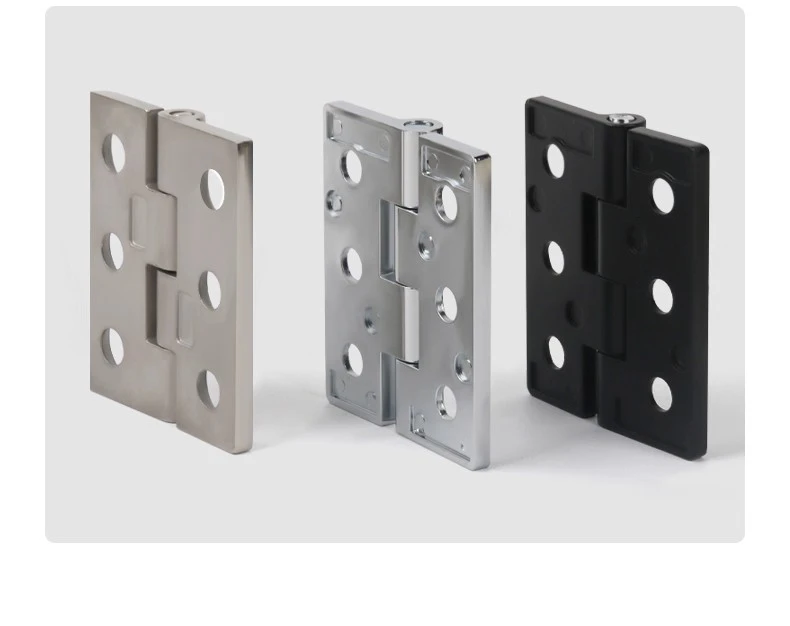

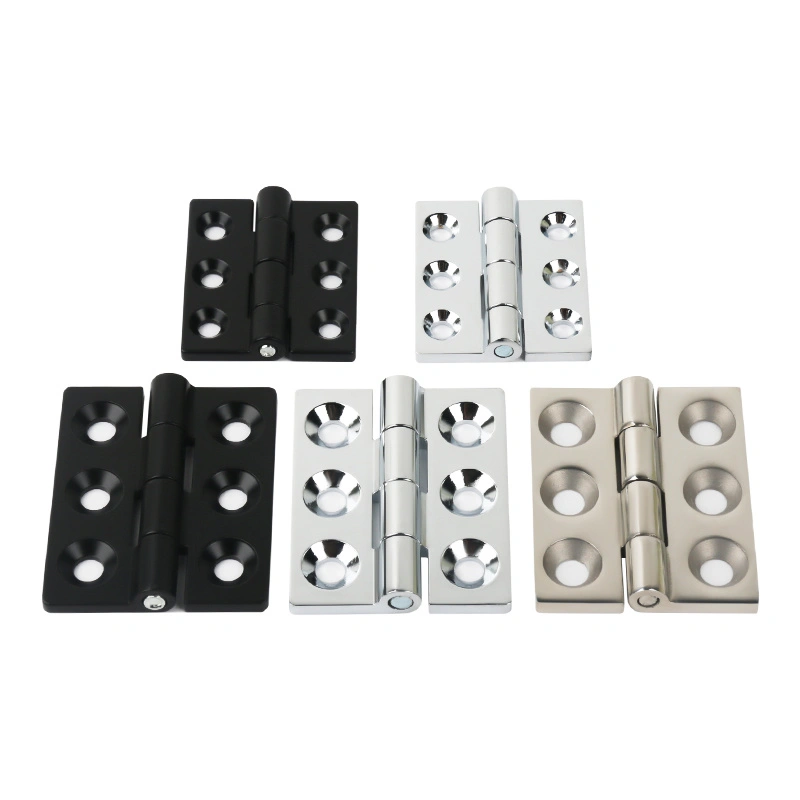

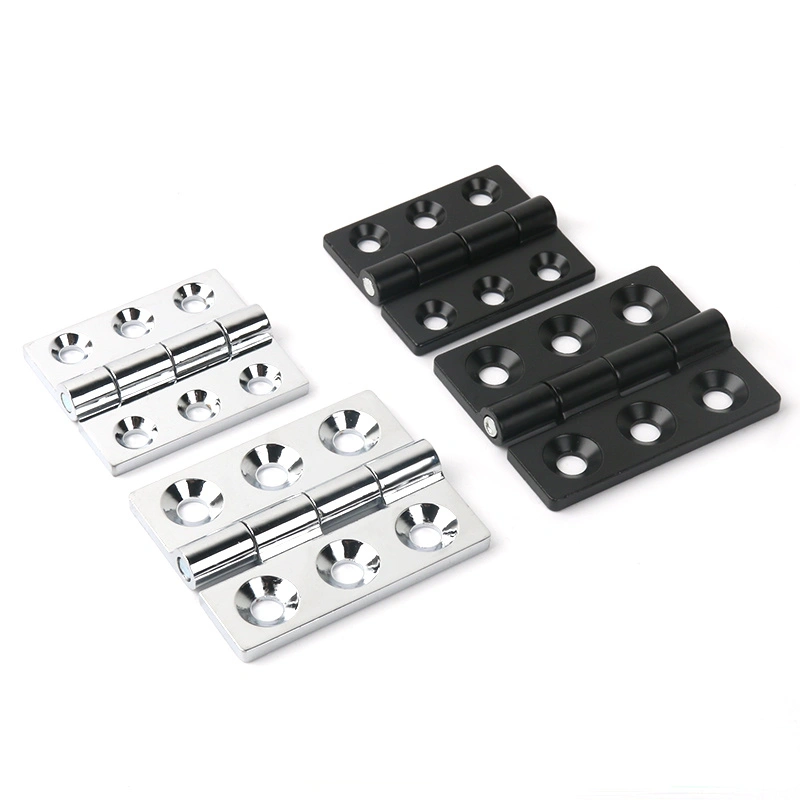

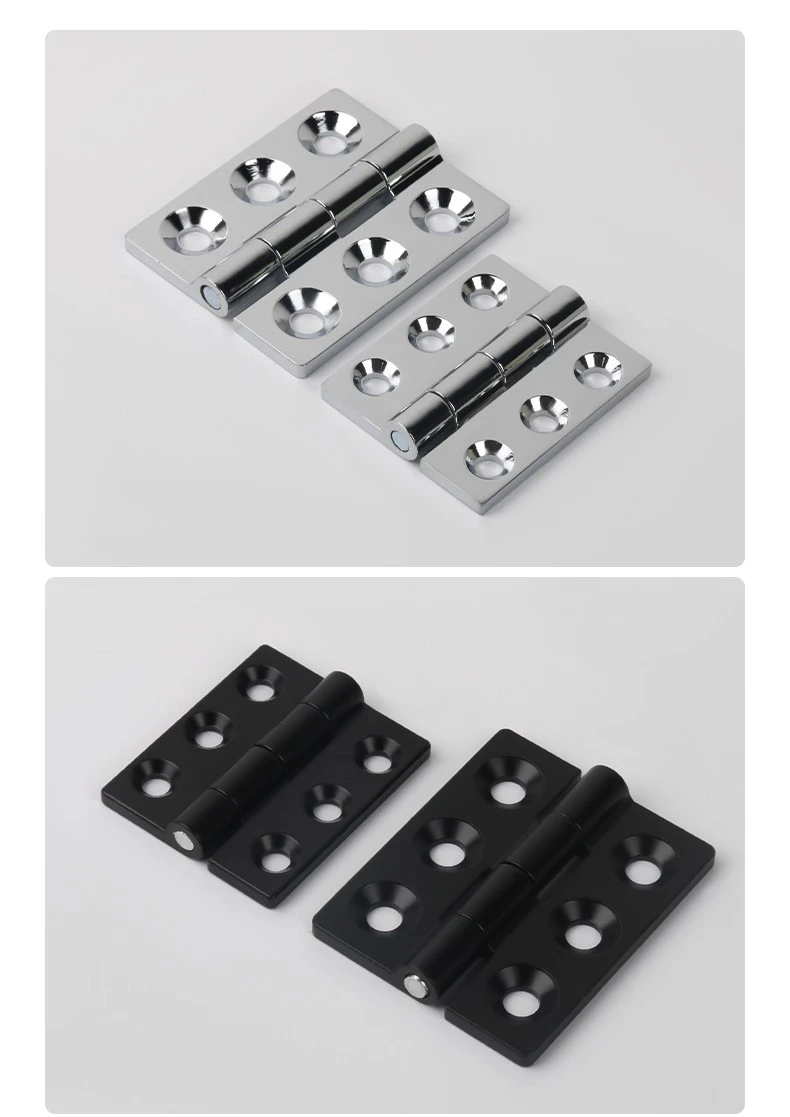

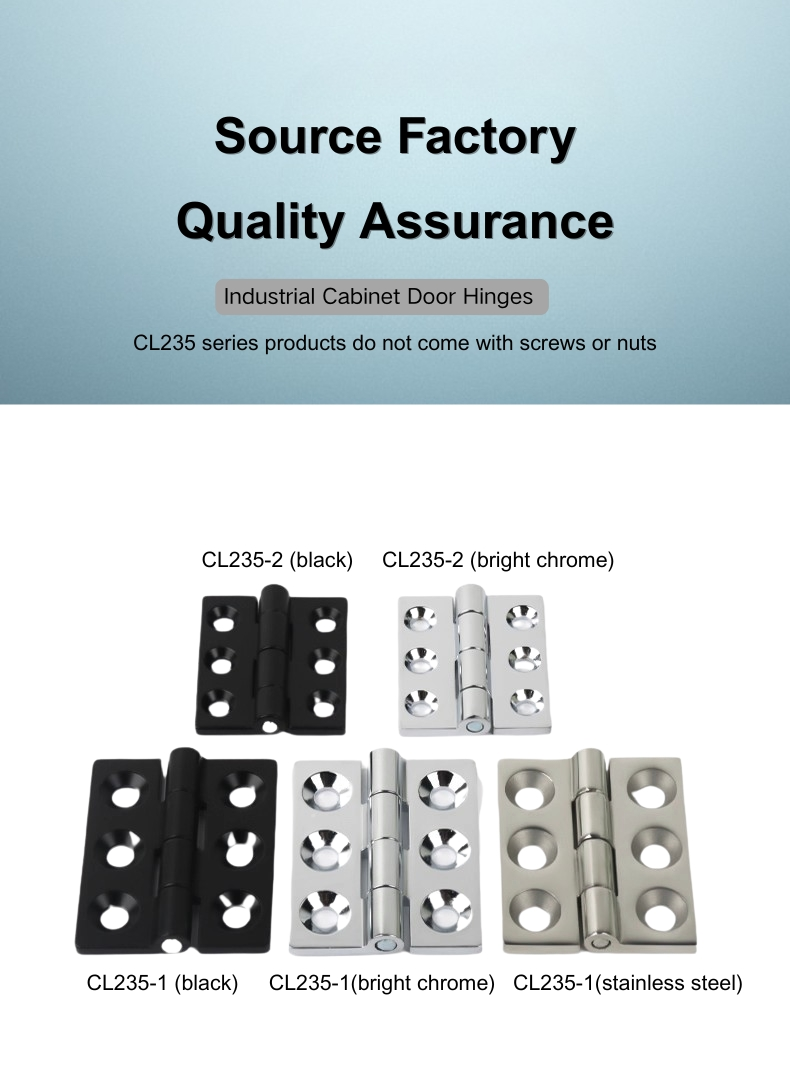

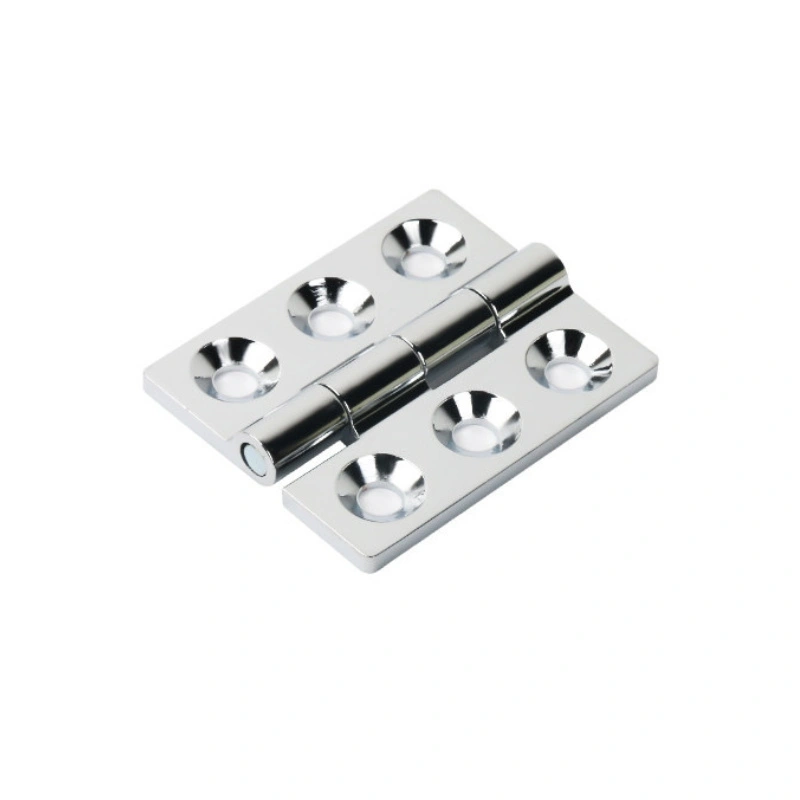

Každý model je dostupný vo viacerých materiálových a povrchových kombináciách. Štvorcový záves so zapustenými otvormi CL235-1 a CL235-2 sa dodávajú v čiernej zinkovej zliatine a žiarivo bielej zliatine zinku. CL235-1 a CL235-2 sú navyše dostupné v brúsenej nehrdzavejúcej oceli, čo dáva celkovo šesť variantov v rámci týchto dvoch modelov. Tento rad umožňuje špecifikátorom prispôsobiť povrchovú úpravu pántov povrchu skrinky alebo prevádzkovému prostrediu.

Špecifikácie zapustenej diery

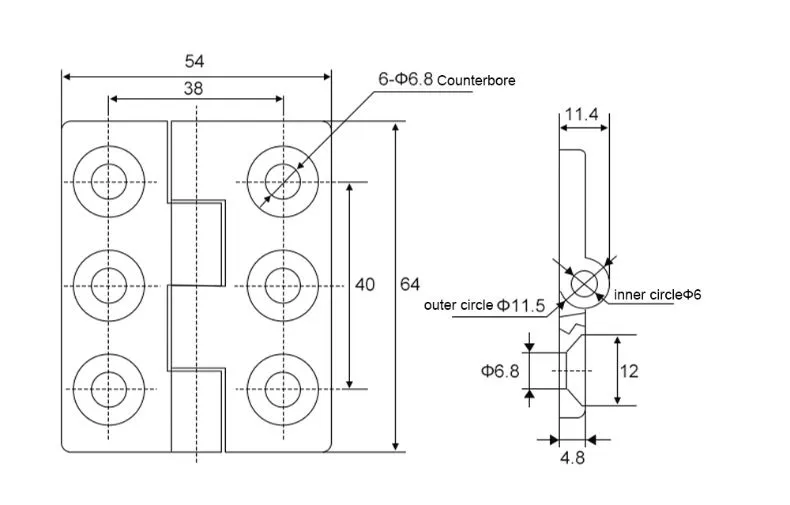

Zapustené otvory na štvorcovom závese so zapustenými otvormi sú dimenzované tak, aby zodpovedali každému modelu a materiálu. Na modeli CL235-1 je priemer zahĺbenia Φ8,5 mm pre verzie zinkovej zliatiny a Φ9,5 mm pre verzie z nehrdzavejúcej ocele. Na CL235-2 je priemer zahĺbenia Φ6,8 mm pri oboch typoch materiálov.

Výber skrutiek by mal zohľadňovať hrúbku dverného panelu, hrúbku krídla pántu a hĺbku zahĺbenia. Štvorcový záves so zapustenými otvormi je navrhnutý tak, aby správne zvolené skrutky sedeli v jednej rovine alebo tesne pod povrchom krídla. Skrutky nie sú súčasťou závesu, ale je možné ich zakúpiť samostatne; štandardné balenia sú 1 000 kusov alebo viac a menšie množstvá sú k dispozícii na vyžiadanie.

Materiál a povrchová úprava

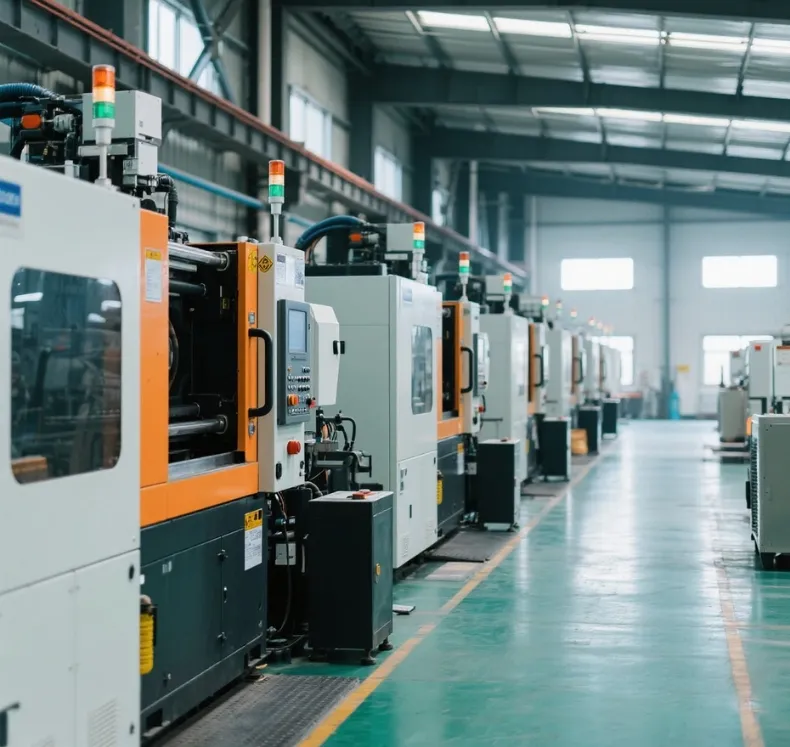

Štvorcový záves so zapustenými otvormi sa vyrába tlakovým liatím, čo dáva každému listu presnú rozmerovú konzistenciu v rámci výrobných šarží. Verzie zo zliatiny zinku sú povrchovo upravené buď v lesklej čiernej alebo žiarivo bielej farbe – obe sú trvanlivé možnosti povrchovej úpravy vhodné do prostredia vnútorných skríň. Verzie z nehrdzavejúcej ocele používajú materiál triedy 304 s brúseným povrchom, ktorý poskytuje odolnosť proti korózii vhodnú pre kryty vo vlhkom alebo mierne korozívnom prostredí.

Stojí za zmienku, že nerezový variant štvorcového závesu so zapustenými otvormi má o niečo väčšiu hrúbku listu ako ekvivalent zinkovej zliatiny – 5,6 mm oproti 5 mm na CL235-1 a 5,5 mm oproti 4,8 mm na CL235-2. Tento rozdiel by sa mal zohľadniť pri výpočte vôle dverí alebo pri výbere dĺžky skrutiek pre inštalácie z nehrdzavejúcej ocele.

Aplikačné scenáre

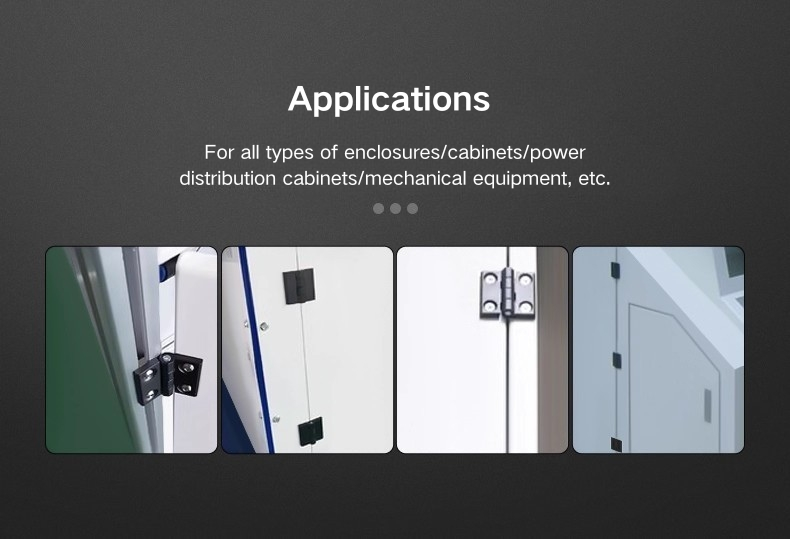

Štvorcový záves so zapustenými otvormi sa používa na mnohých rôznych typoch skríň – rozvodné skrine, skrine rozvádzačov, ovládacie panely a skrinky s hliníkovým profilom sú všetky bežné. Štvorcové krídlo sedí naplocho a poskytuje pevnú nosnú plochu, ktorá dobre drží na dverách, ktoré sa pravidelne otvárajú a zatvárajú alebo potrebujú trochu zaťažiť.

Tam, kde má štvorcový pánt so zapustenými otvormi tendenciu byť špecifikovaný, je všade tam, kde čelo dverí musí zostať čisté a prehľadné. So skrutkami, ktoré sú v jednej rovine, nie je žiadny hardvér, ktorý by bol hrdý na povrchu, ktorý by sa mohol zachytiť o káble alebo zadrhnúť počas údržby. Čierna verzia zinkovej zliatiny má tendenciu ísť na tmavé alebo práškovo lakované skrinky; brúsená nehrdzavejúca oceľ sa vyberá pre vonkajšie kryty alebo všade tam, kde je vlhkosť faktorom.

FAQ

Q1: Aké sú dve dostupné veľkosti pre tento záves skrinky?

CL235-1 meria 64 x 79 mm a CL235-2 meria 54 x 64 mm. Obidve sú dostupné v zinkovej zliatine a brúsenej nehrdzavejúcej oceli 304, pričom verzie zinkovej zliatiny sú ponúkané aj v čiernom a žiarivo bielom prevedení.

Q2: Aké možnosti povrchovej úpravy sú k dispozícii?

Pánty skrinky CL235-1 a CL235-2 sa dodávajú v čiernej zinkovej zliatine, žiarivo bielej zinkovej zliatine a brúsenej nehrdzavejúcej oceli. V aktuálnom sortimente nie je žiadna zrkadlová alebo lakovaná nerezová možnosť.

Q3: Sú skrutky súčasťou závesu?

Skrutky nie sú súčasťou balenia. Predávajú sa samostatne, zvyčajne v baleniach po 1000 kusov alebo viac. V prípade menších množstiev môžu kupujúci kontaktovať priamo Yitai Lock a požiadať o cenu na základe požadovaného množstva.

Q4: Ako si vyberiem správnu dĺžku skrutky?

Dĺžka skrutky by sa mala zvoliť na základe hrúbky vášho dverného panelu, hrúbky krídla pántu a toho, ako hlboko chcete, aby skrutka sedela v zahĺbení. Priemer zahĺbenia na CL235-1 je Φ8,5 mm pre zliatinu zinku a Φ9,5 mm pre nehrdzavejúcu oceľ; na CL235-2 je to Φ6,8 mm pre oba typy materiálov.

Q5: Aký je rozdiel v hrúbke medzi verziami zliatiny zinku a nehrdzavejúcej ocele?

Na CL235-1 má list zo zinkovej zliatiny hrúbku 5 mm a list z nehrdzavejúcej ocele má hrúbku 5,6 mm. Na CL235-2 je zliatina zinku 4,8 mm a nehrdzavejúca oceľ 5,5 mm. Tento rozdiel hrúbky by sa mal zohľadniť pri výbere dĺžky skrutiek a výpočte vôle dverí.

Q6: Je tento záves vhodný pre vonkajšie kryty?

Verzia z brúsenej nehrdzavejúcej ocele 304 je vhodná pre vonkajšie prostredie alebo prostredie s vysokou vlhkosťou vďaka svojej odolnosti voči korózii. Verzie zo zliatiny zinku sú vhodnejšie pre vnútorné skrine, kde je vystavenie vlhkosti obmedzené.

Q7: Aký výrobný proces sa používa?

Verzie tohto závesu skrinky zo zliatiny zinku aj z nehrdzavejúcej ocele sa vyrábajú tlakovým liatím, čo zaisťuje rozmerovú konzistenciu a čistú geometriu otvorov počas celej výrobnej série.

Q8: Dá sa tento pánt použiť na rámy skrine z hliníkového profilu?

áno. Dizajn so štvorcovým krídlom a rozmiestnenie zapustených otvorov robia tento záves skrinky kompatibilným so zostavami dverí skrinky z hliníkového profilu za predpokladu, že montážna plocha má dostatočnú hrúbku na to, aby prijala dĺžku použitej skrutky.
