Dvere rozvodnej skrine Bočný ohybový záves

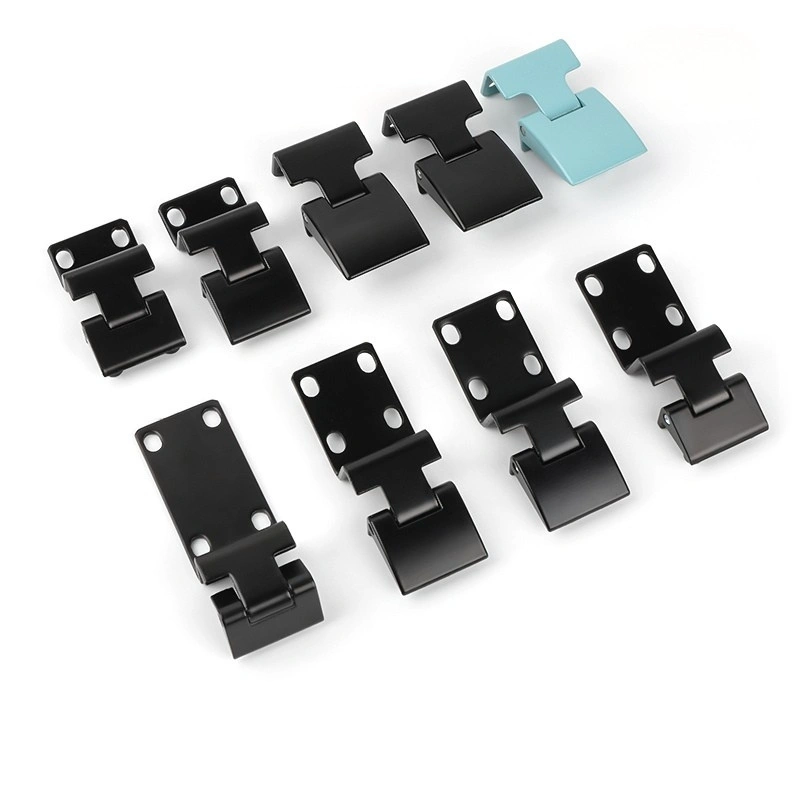

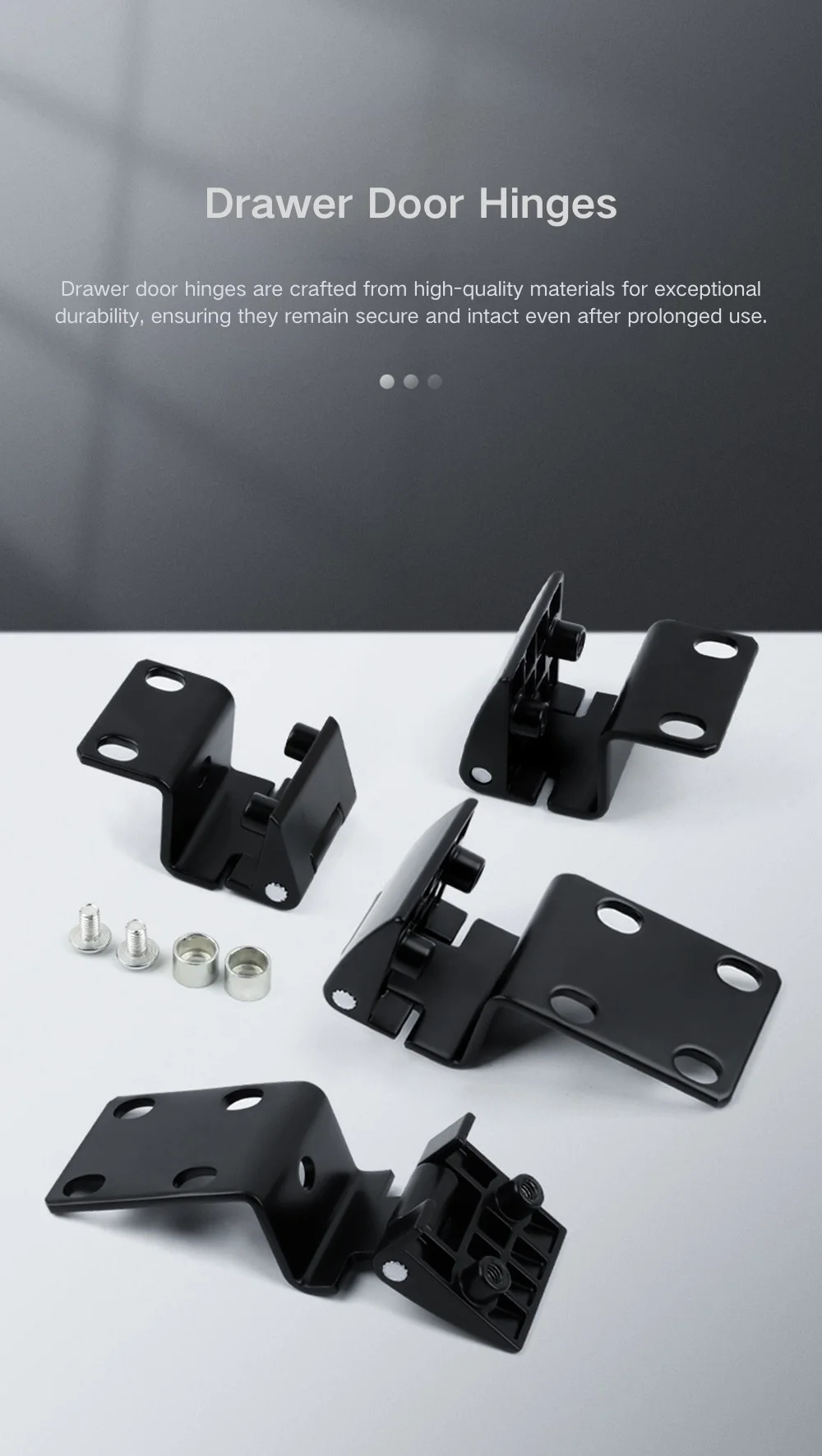

Pokiaľ ide o veľkoobchodný odber závesov dverí skriniek od spoločnosti Yitai Lock pre zostavy rozvodných skríň alebo zásuvkových skríň, rad dvierok Power Cabinet Side-Mount Bend Hinge poskytuje veľkú flexibilitu – celkovo šestnásť variant, ktoré pokrývajú rôzne hĺbky rámu, hrúbky dverného panelu a konfigurácie montážnej dosky v rámci série CL803, CL901, CL233 a CL233. Predné montážne dosky väčšiny modelov zdieľajú konzistentný rozmer 36 × 17,7 mm alebo 25 × 17,7 mm s upevnením do drážky alebo okrúhleho otvoru, vďaka čomu je výber správneho modelu na základe profilu rámu jednoduchý bez potreby prerábania rozloženia dverného panelu.

Model produktu	Bočný záves skrinky
Povrchová úprava	Zliatina zinku
Voliteľné materiály	Čierno/modrý piesok
Použitie	Vhodné pre rôzne typy rozvodných skríň, ovládacích skríň atď

Prehľad modelov a sérií

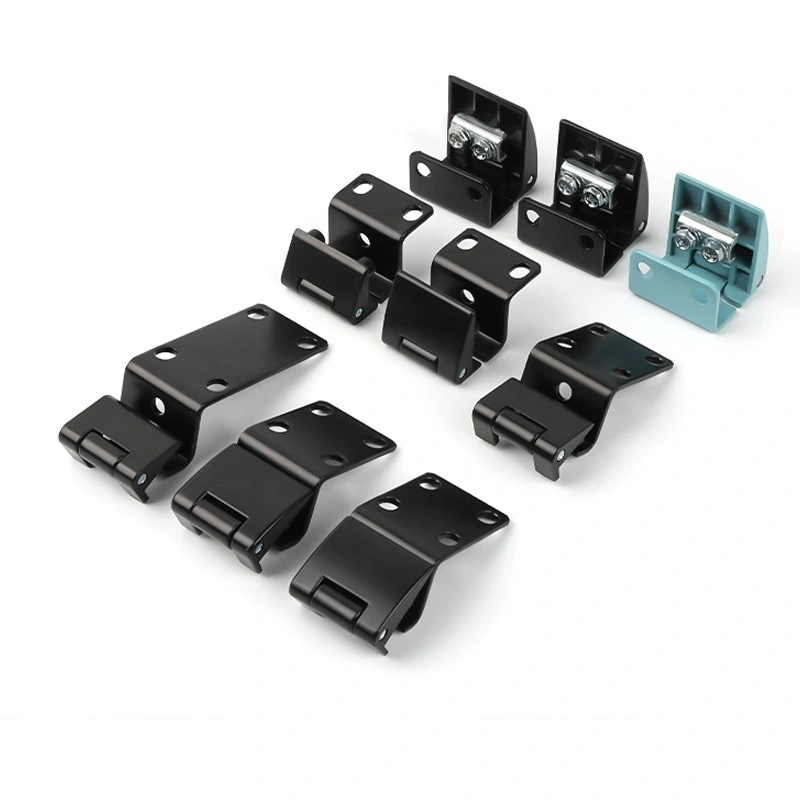

Bočný záves ohybu dverí elektrickej skrine je usporiadaný do štyroch sérií. Séria CL803 zahŕňa tri modely – CL803A-25, CL803B-20, CL803B-25 a CL803D-25 – všetky v čiernej zinkovej zliatine so šírkou prednej dosky 36 mm alebo 39 mm v závislosti od modelu. CL803A-25 používa prednú dosku s dvoma skrutkami s rozmermi 39 × 20 mm s rozstupom otvorov 12 mm; modely CL803B a CL803D používajú dosku 36 × 25 mm s upevnením do drážky.

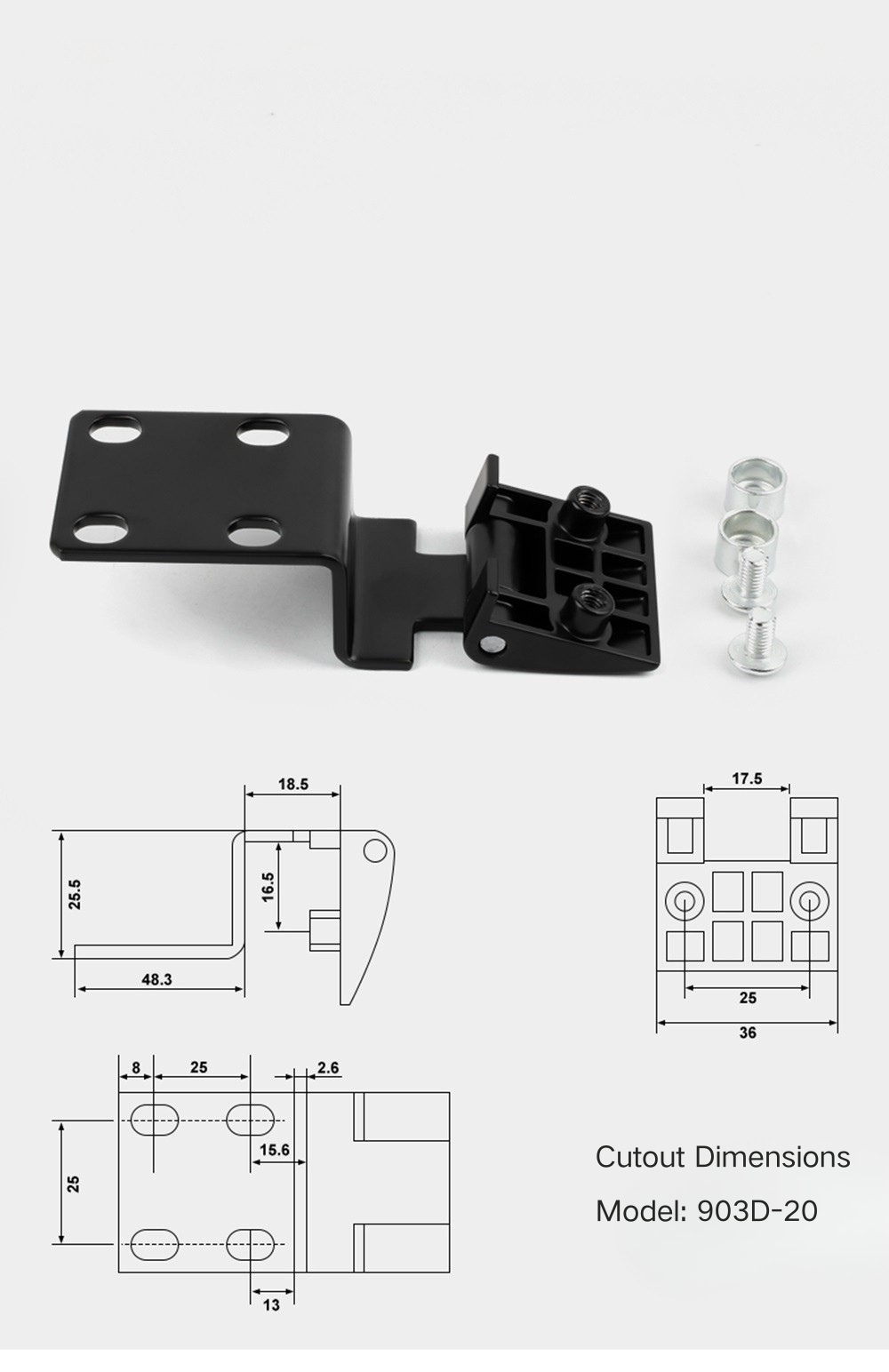

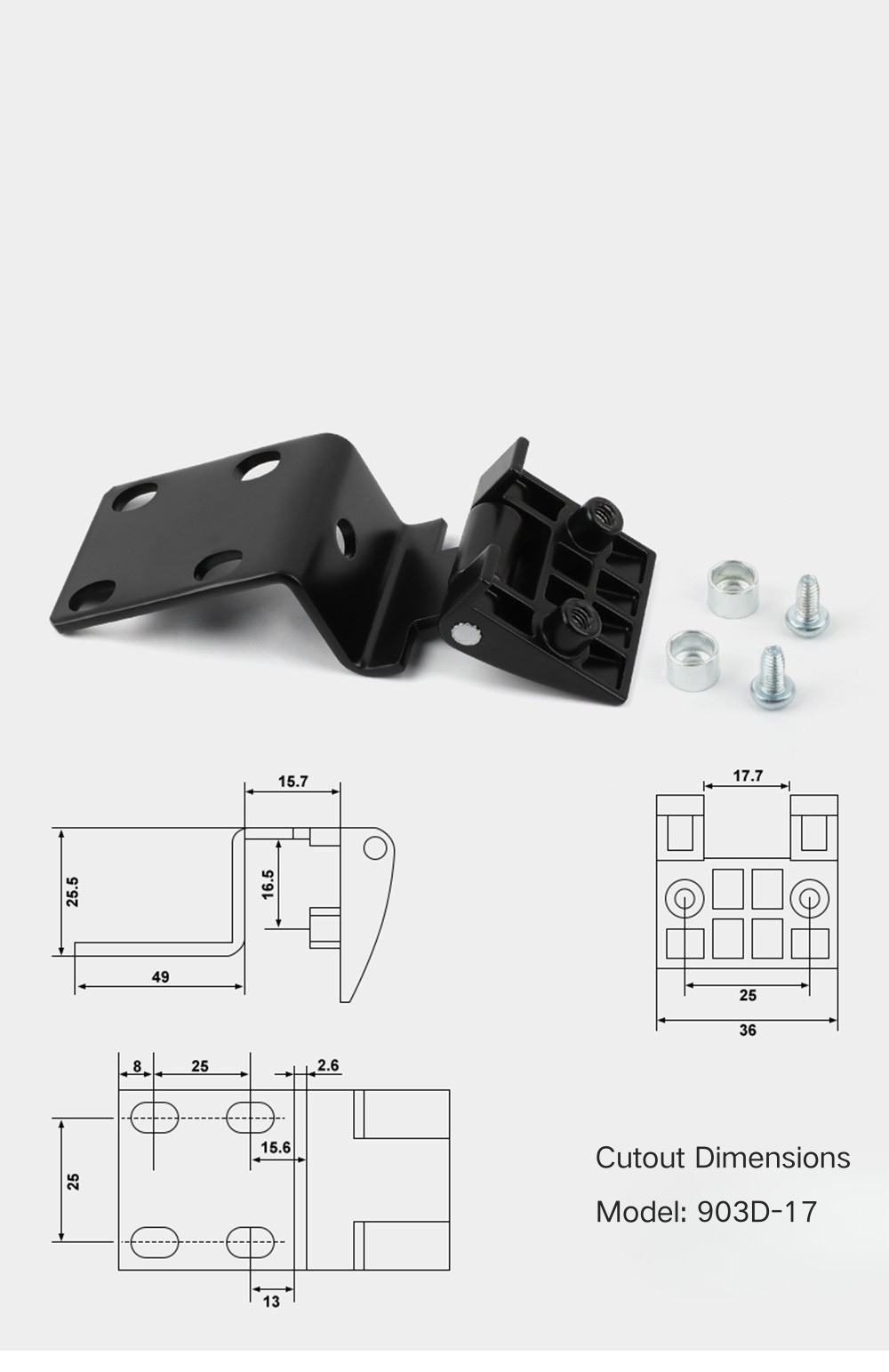

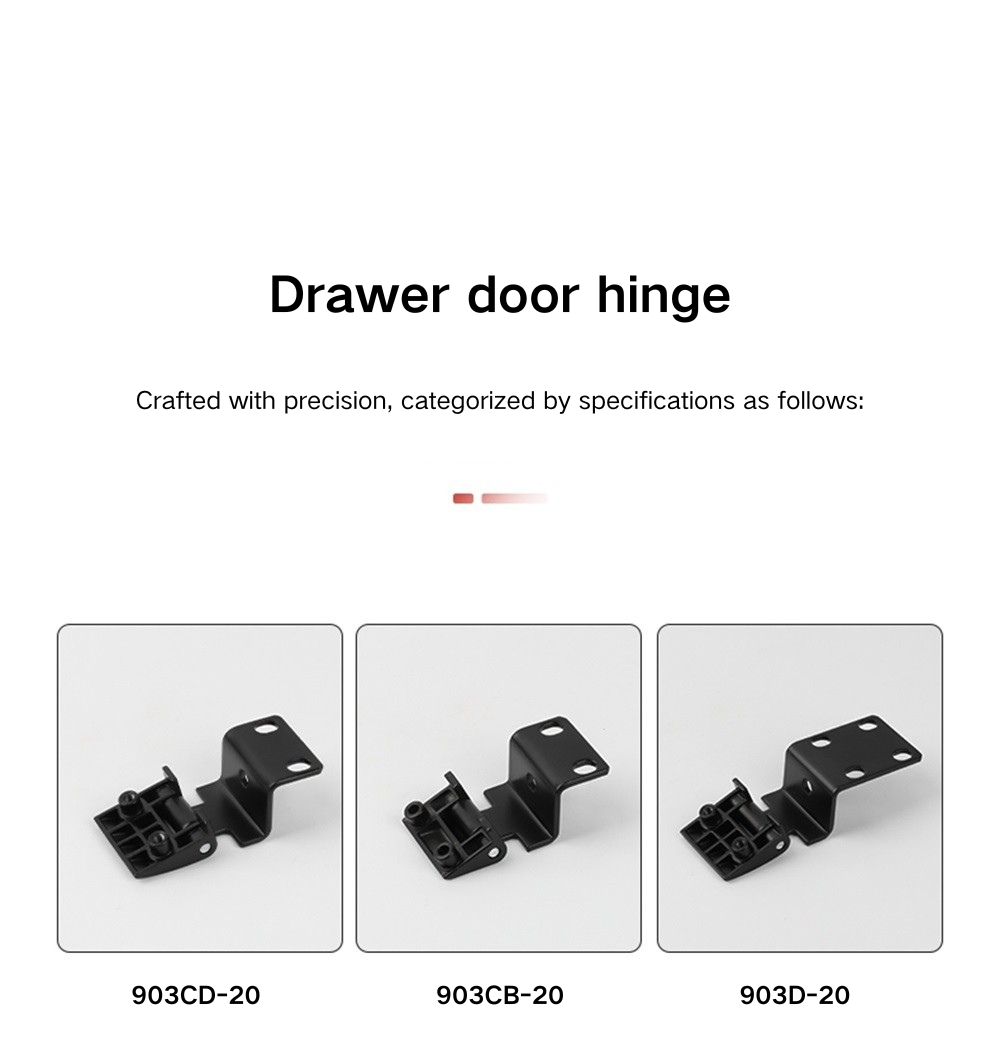

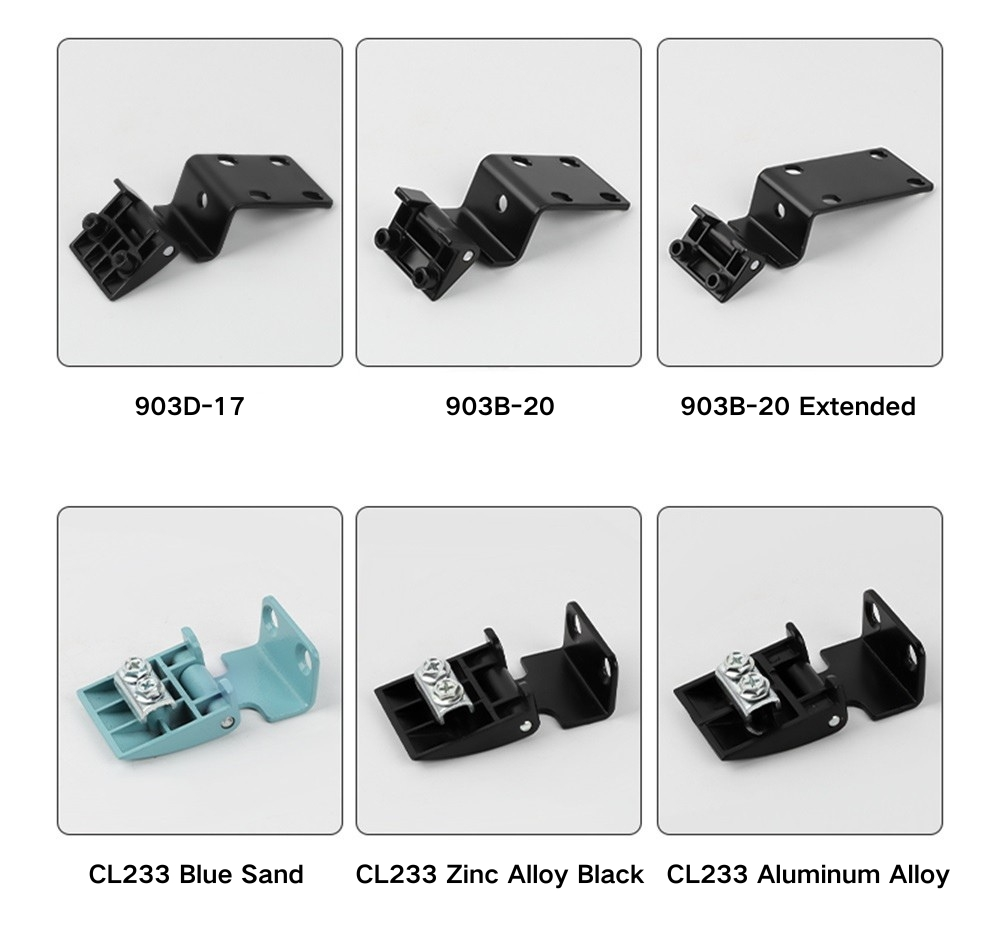

Séria CL901 zahŕňa CL901B-17, CL901B-20 a CL901D-17, všetky s prednou doskou 36 × 17,5 mm a konzistentným posunom otvorov 8 mm + 2,5 mm. Séria CL903 je najväčšou skupinou v rade pántov so siedmimi modelmi vrátane CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 a CL903D-20 – pokrývajúcich štandardné aj rozšírené hĺbky. CL233 dopĺňa rad v čiernej zinkovej zliatine, pieskovo modrej zliatine zinku a hliníkovej zliatine s prednou doskou 39 × 20 mm a rozstupom otvorov 12 mm podobne ako CL803A-25.

Rozmery podľa série

Séria CL803 ohybového pántu s bočnou montážou má v rámci svojich modelov celkovú šírku 18,5 mm až 23,5 mm a výšku 26 mm až 28,5 mm. CL803A-25 je 23 mm široký a 26 mm vysoký s vnútornou hĺbkou 22,5 mm; CL803B-20 je široký 18,5 mm s vnútornou hĺbkou 16 mm; CL803B-25 je 23,5 mm široký a 28,5 mm vysoký s vnútornou hĺbkou 16 mm; a CL803D-25 je 23,5 mm široký a 26,5 mm vysoký s vnútornou hĺbkou 16,5 mm. Všetky modely CL803 majú šírku základne 26 mm a montážnu dosku vysokú 20 mm.

Séria CL901 je zreteľne vyššia ako ostatné modely v rade ohybových závesov bočných dvierok rozvodných skríň – všetky tri majú celkovú výšku 39,5 mm, so šírkami medzi 15,5 mm a 18,5 mm a konzistentnou vnútornou hĺbkou 16,5 mm po celej doske. Šírka základne je 20 mm – 175 mm B pre CL2901 CL901B-20 a 21 mm pre CL901D-17. Séria CL903 pokrýva širší rozsah – šírky základne od 48 mm do 73,8 mm na predĺženom modeli, s celkovou výškou od 25,5 mm do 26 mm. CL233 má celkové rozmery 24,5 × 24,5 mm s vnútornou hĺbkou 22 mm, montážnou doskou 39,3 mm a odsadením otvorov na prednej doske 7,5 mm + 15 mm.

Aplikačné scenáre

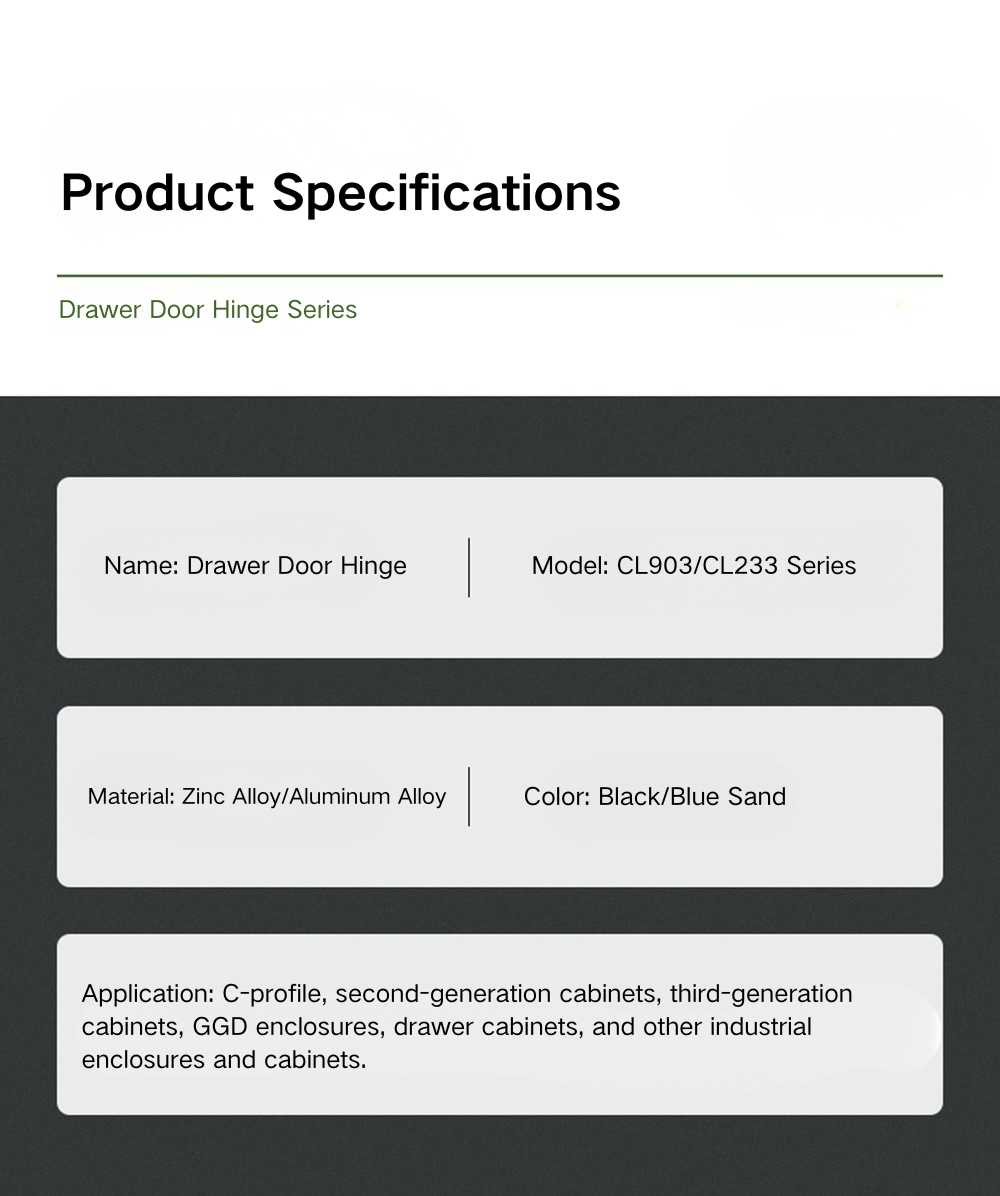

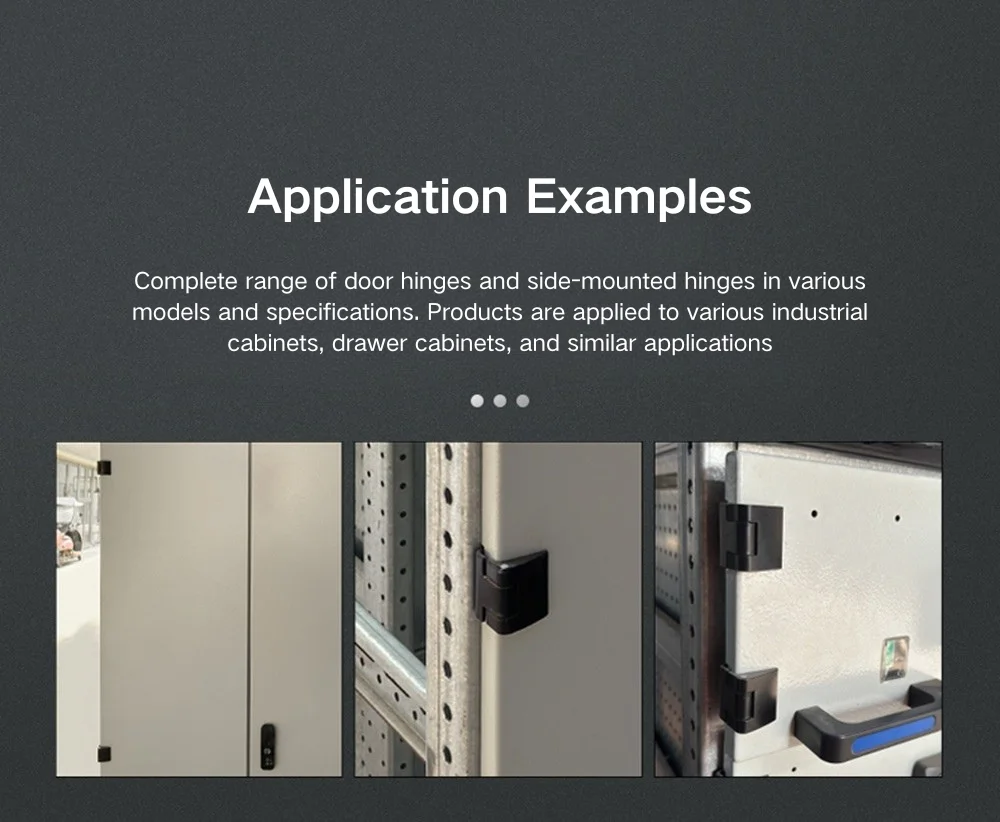

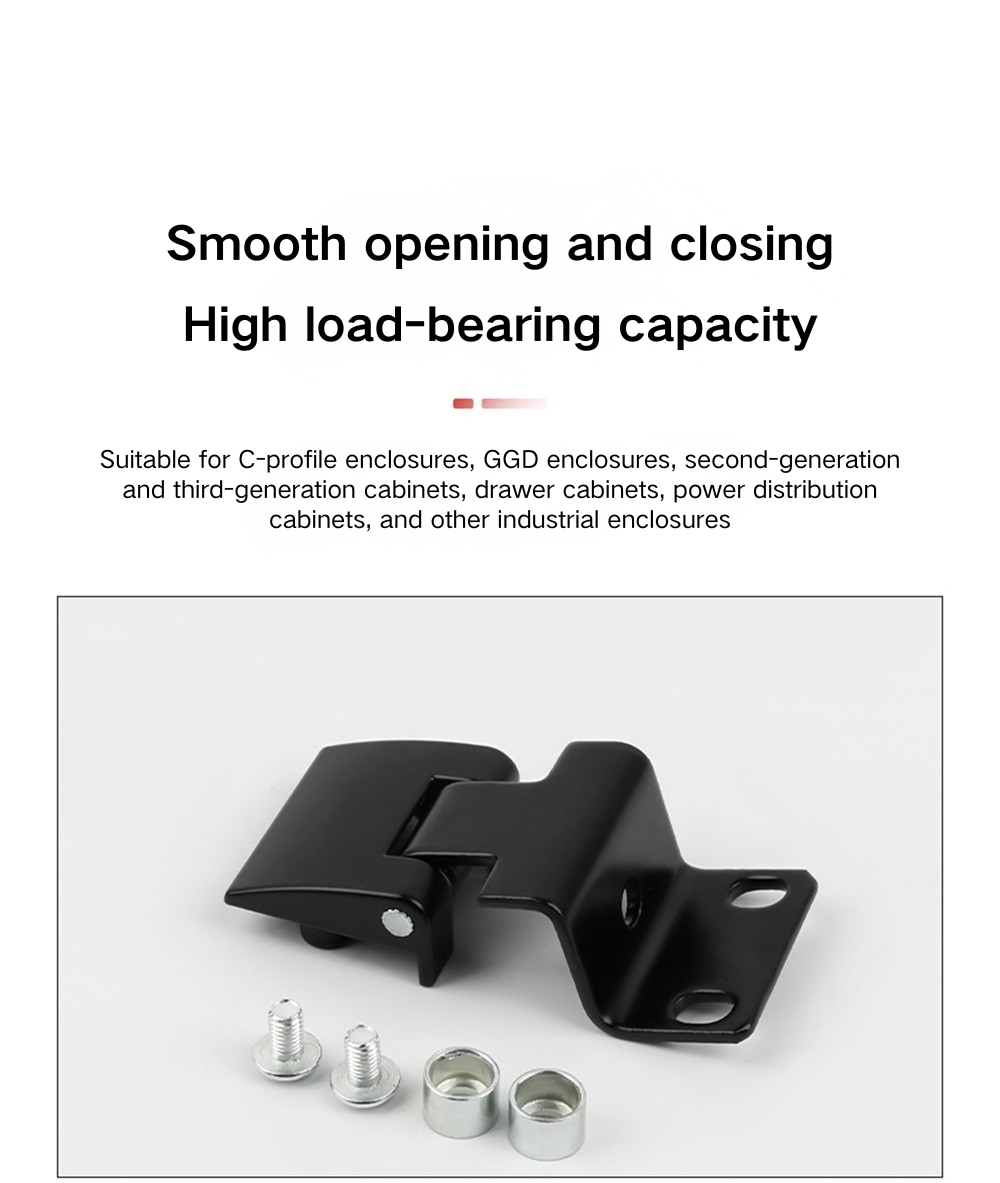

Side-Mount Bend Hinge dverí elektrickej skrine je navrhnutý špeciálne pre rámy skríň postavené z oceľových profilov s prierezom C, čo je štandardná konštrukčná metóda pre elektrické skrine GGD, rozvodné skrine druhej a tretej generácie, zásuvkové skrine a napájacie skrine. Ohnutý profil korpusu pántu sa zahákne cez okraj profilu C a čelná doska sa priskrutkuje na čelo dverného panelu, čo je zavedený spôsob inštalácie pre tento typ skrine a nevyžaduje žiadnu úpravu oproti štandardným profilom rámu.

Okrem základných aplikácií GGD a napájacích skríň je tento produkt vhodný aj pre iné priemyselné kryty postavené na kompatibilných profiloch C-sekcie alebo podobných ohýbaných oceľových rámových profiloch. CL233 v pieskovo modrej zinkovej zliatine je niekedy špecifikovaný tam, kde vonkajšok skrine používa farebne odlíšenú hardvérovú schému, zatiaľ čo variant CL233 z hliníkovej zliatiny je ľahšia možnosť pre skrine, kde sa berie do úvahy hmotnosť. Rozsah veľkostí modelov naprieč CL803, CL901 a CL903 znamená, že väčšina štandardných hĺbok rámu a hrúbok dverných panelov na trhu GGD a napájacích skríň je pokrytá v rámci jednej rodiny produktov.

FAQ

Q1: Aké série sú zahrnuté v tomto sortimente pántov?

Sortiment zahŕňa štyri série: CL803 (štyri modely), CL901 (tri modely), CL903 (sedem modelov) a CL233 (tri varianty). Všetky sú z čiernej zinkovej zliatiny okrem CL233, ktorý je dostupný aj v pieskovo modrej zliatine zinku a hliníkovej zliatine.

Q2: Pre aké typy skriniek je určený tento pánt?

Bočný ohybový záves je určený pre rámy skríň s profilom C, vrátane elektrických skríň GGD, rozvodných skríň druhej a tretej generácie, zásuvkových skríň a napájacích skríň. Nie je určený pre ploché alebo zvárané typy krytov.

Q3: Ako sa inštaluje tento záves?

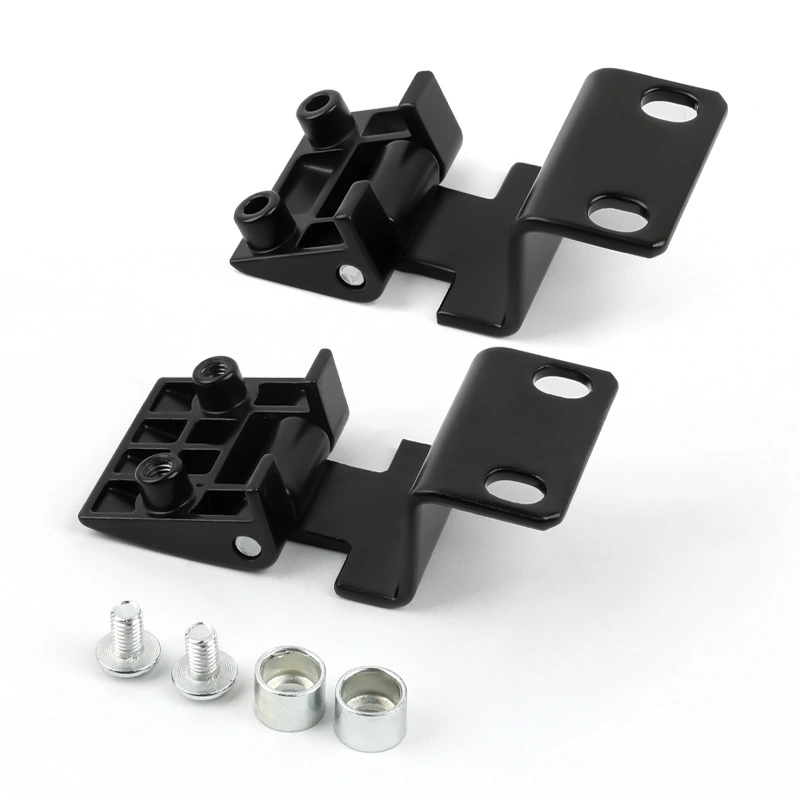

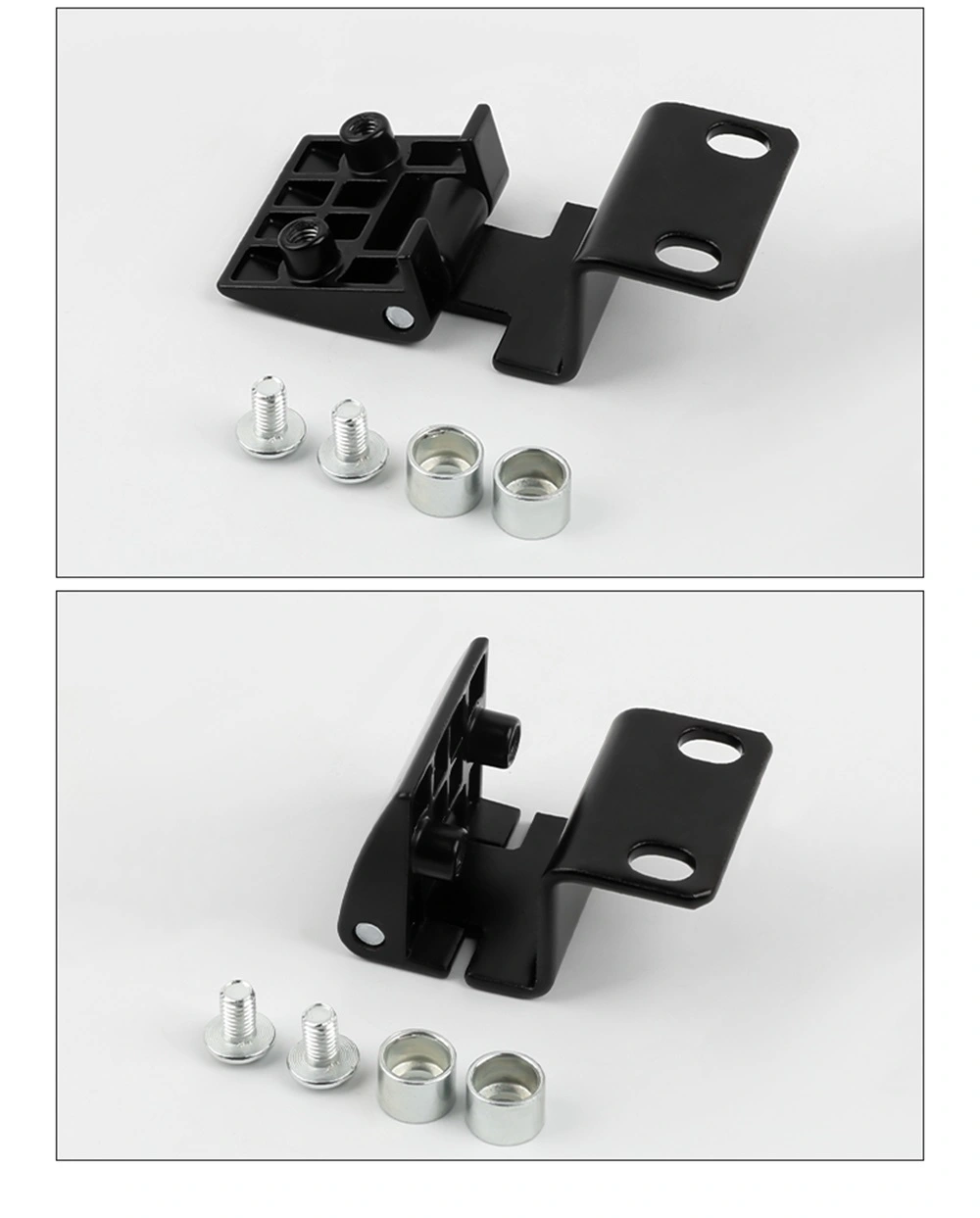

Všetky modely sú skrutkované. Ohnuté telo pántu sa zahákne cez okraj rámu profilu C a predná montážna doska sa priskrutkuje k čelu dverného panelu. Nie je potrebné žiadne zváranie.

Q4: Aký je rozdiel medzi sériami CL803, CL901 a CL903?

Séria sa líši celkovou veľkosťou, hĺbkou rámu a konfiguráciou montážnej dosky. Modely CL901 sú najvyššie s celkovou výškou 39,5 mm; Modely CL803 sú kompaktnejšie; Modely CL903 pokrývajú najširší rozsah základných šírok vrátane rozšíreného variantu na 73,8 mm. Vyberte si na základe vášho špecifického profilu rámu a rozmerov dverného panelu.

Otázka 5: Čím sa CL233 líši od ostatných sérií?

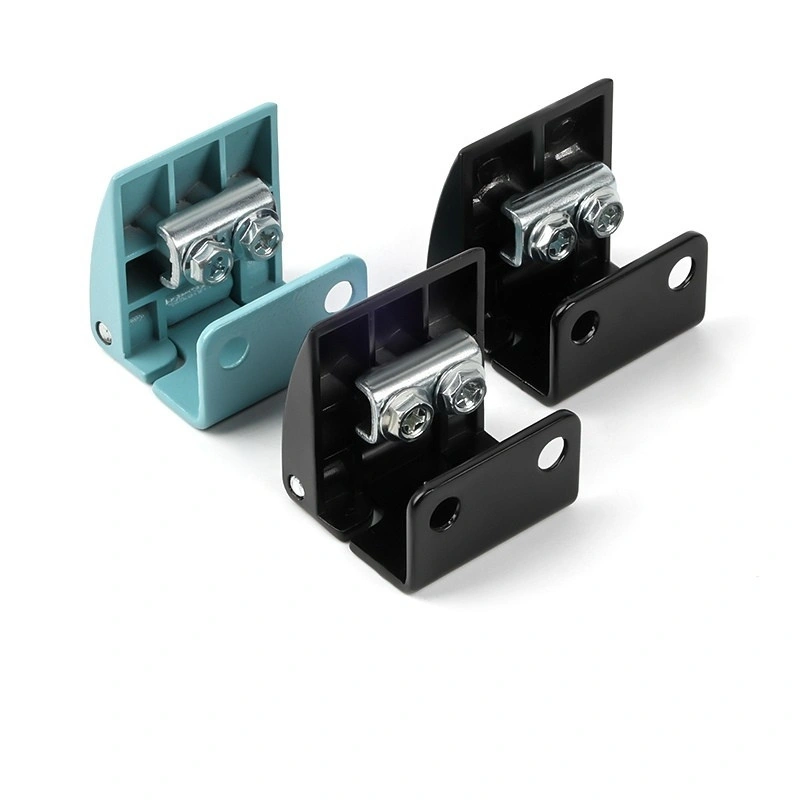

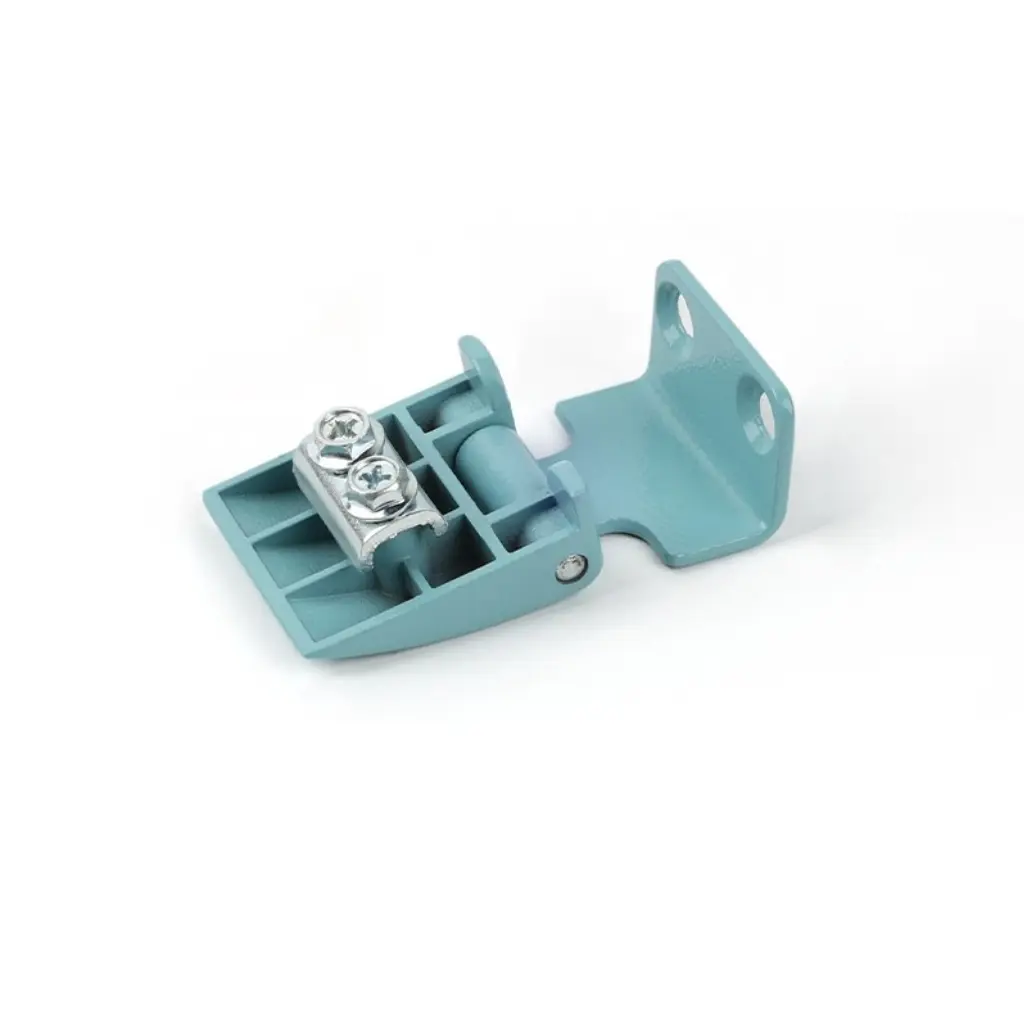

CL233 je k dispozícii v troch variantoch – čierna zinková zliatina, pieskovo modrá zinková zliatina a hliníková zliatina – čo z neho robí jediný model v rade s farebnou možnosťou a alternatívou ľahkého materiálu. Jeho rozmery prednej dosky (39 × 20 mm) sú podobné ako u CL803A-25.

Q6: Ako si vyberiem správny model pre moju skrinku?

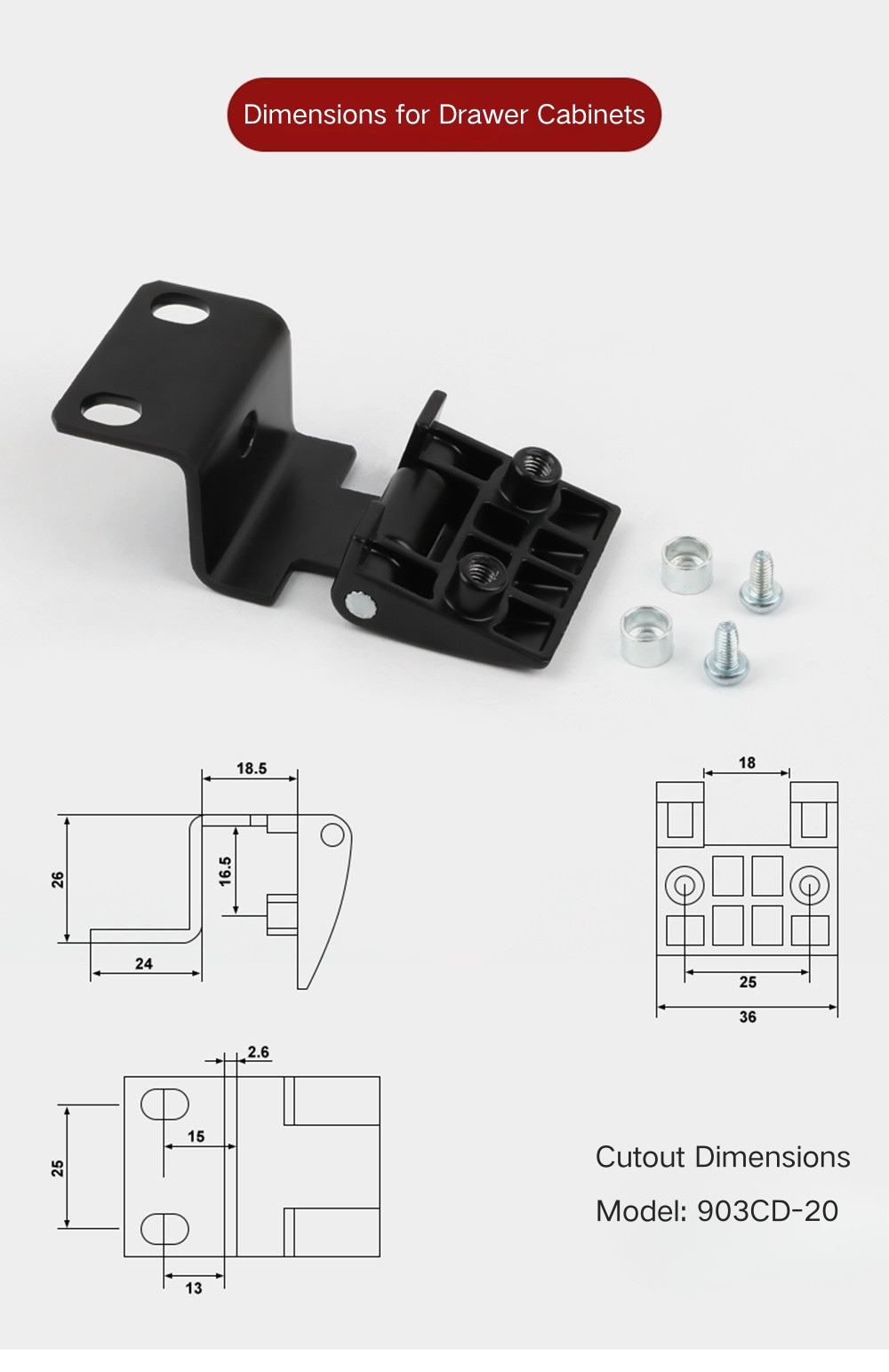

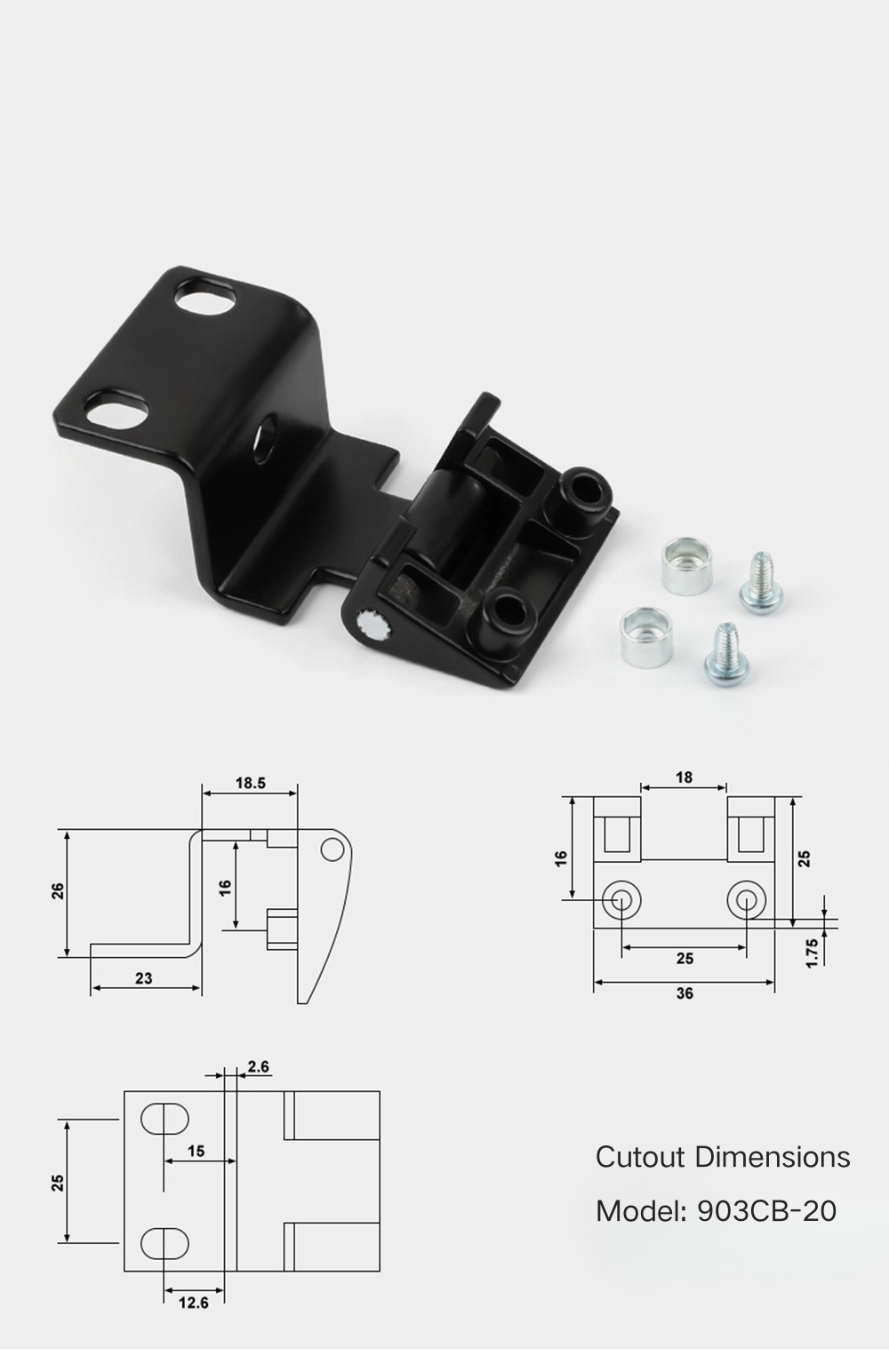

Výber závisí od hĺbky profilu rámu skrine, hrúbky dverného panelu a preferencie montážnej dosky. Číselné prípony (-17, -20, -25) a písmenové prípony (A, B, D, CB, CD) sú súčasťou modelového označenia. Pozrite si rozmerové výkresy pre každý model alebo kontaktujte spoločnosť Yitai Lock so špecifikáciami rámu a požiadajte o odporúčanie.

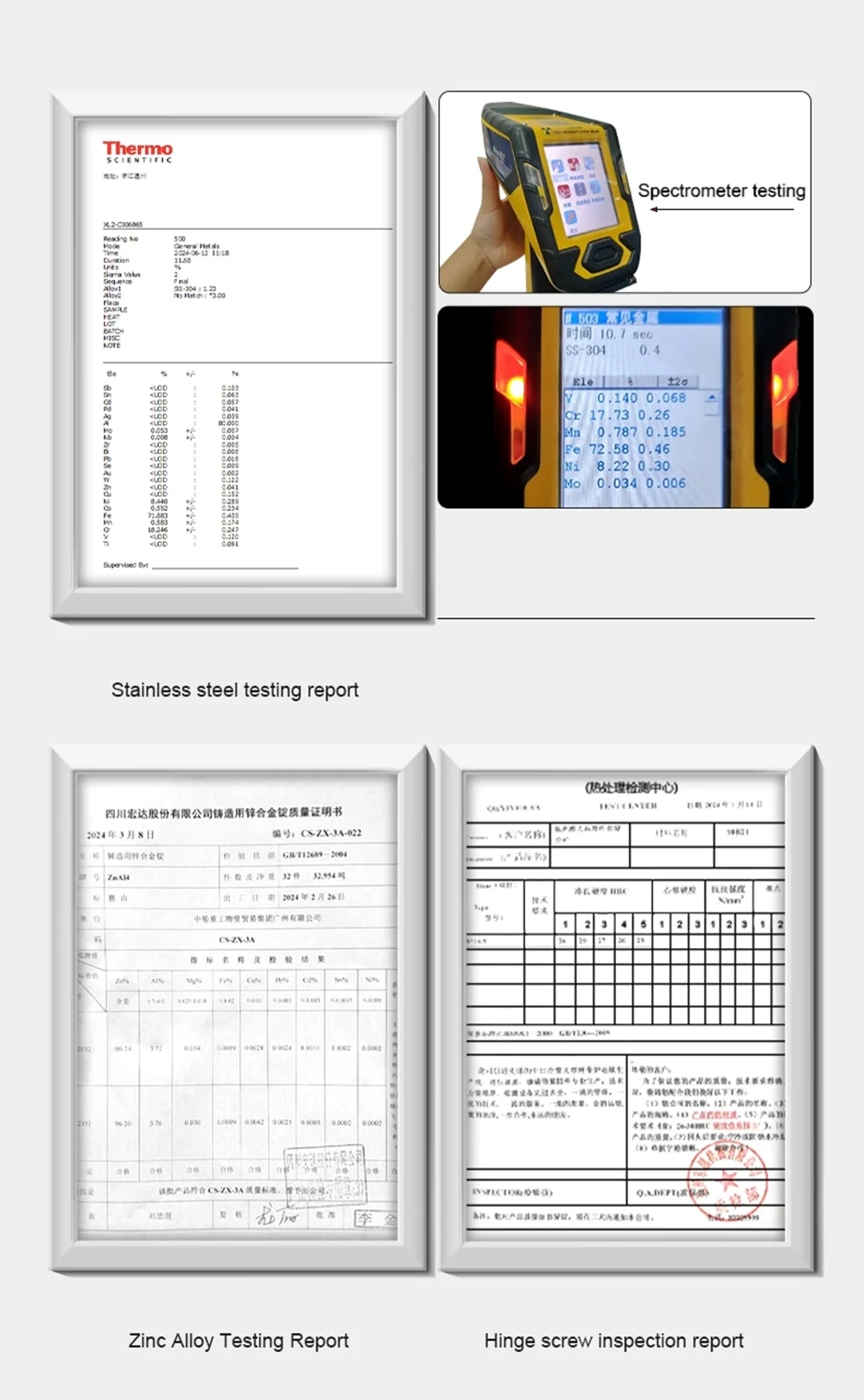

Q7: Z akého materiálu sú pánty vyrobené?

Väčšina modelov je z čiernej zliatiny zinku. CL233 je navyše dostupný v pieskovo modrej zliatine zinku a hliníkovej zliatine. Konštrukcia zo zliatiny zinku poskytuje dobrú rozmerovú konzistenciu z tlakového liatia a dobre zvláda štandardné prostredie vnútorných priemyselných skríň.

Otázka 8: Je CL903B-20 Extended vhodný pre hlbšie profily rámu?

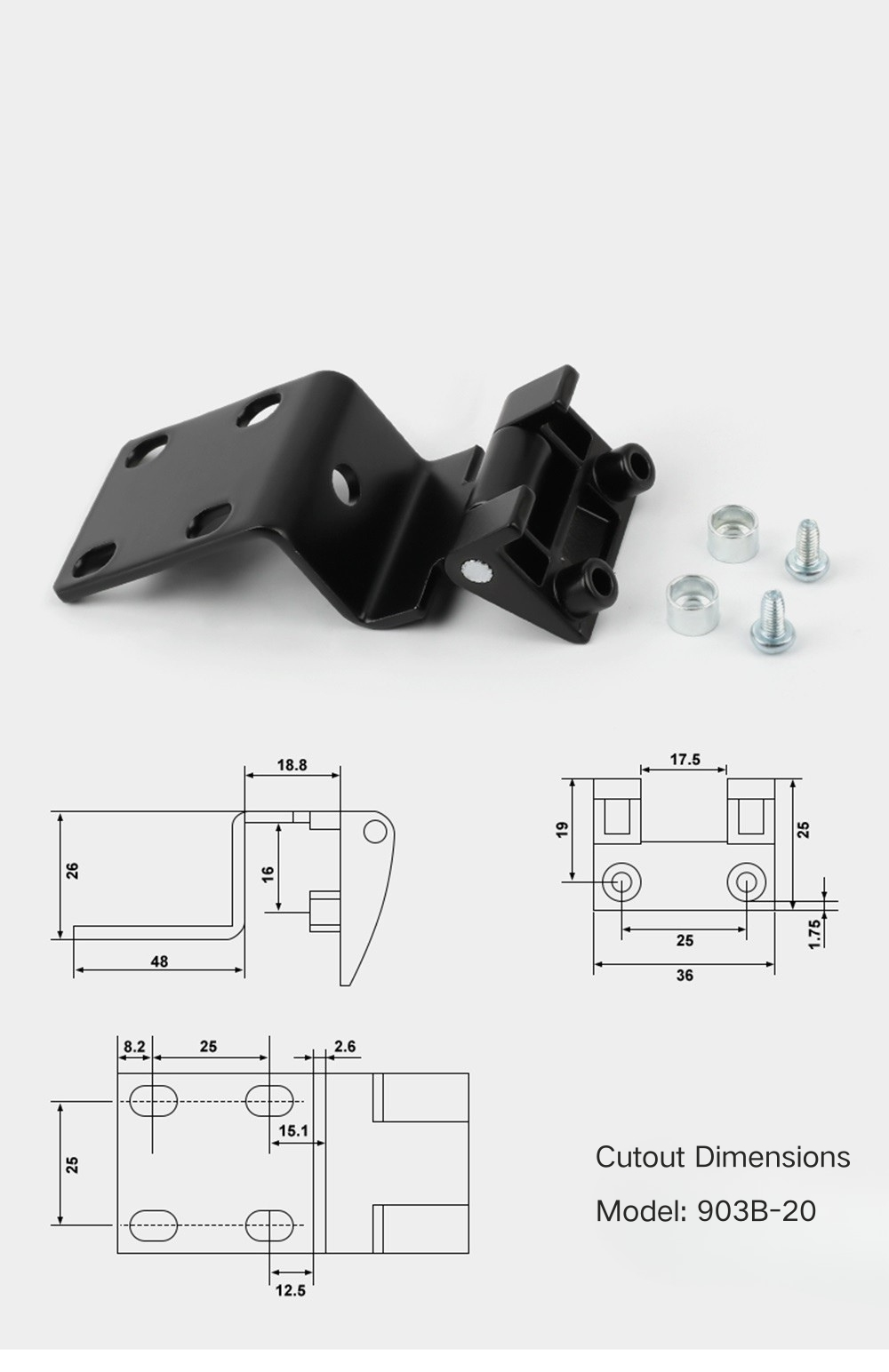

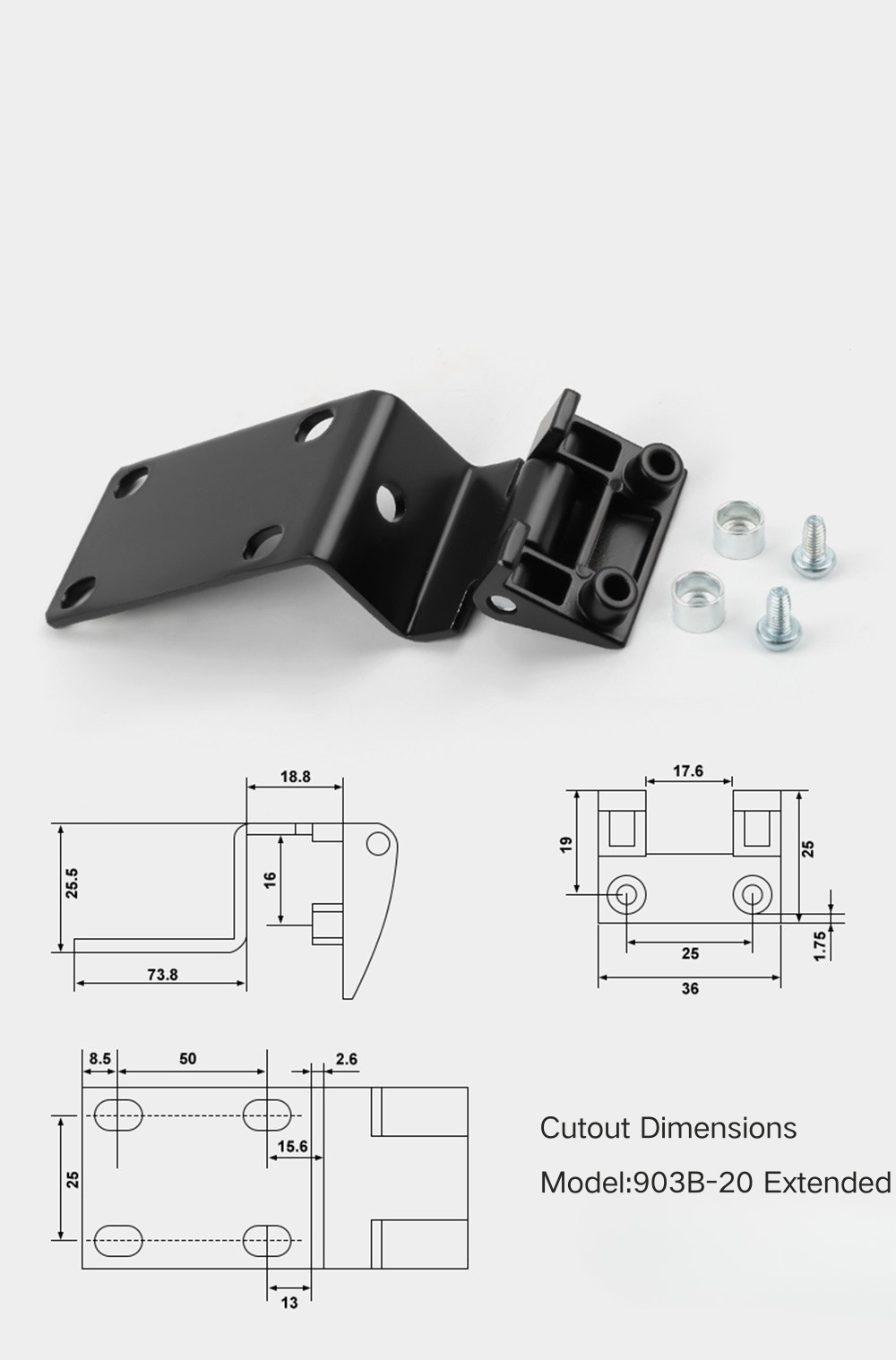

Áno – CL903B-20 Extended má šírku základne 73,8 mm, čo je podstatne širšie ako štandardný CL903B-20 so 48 mm. Je to správna voľba, keď profil rámu skrine vyžaduje dlhšiu základňu závesu na premostenie hlbšieho kanála C-profilu.
