Odnímateľný záves distribučného panelu

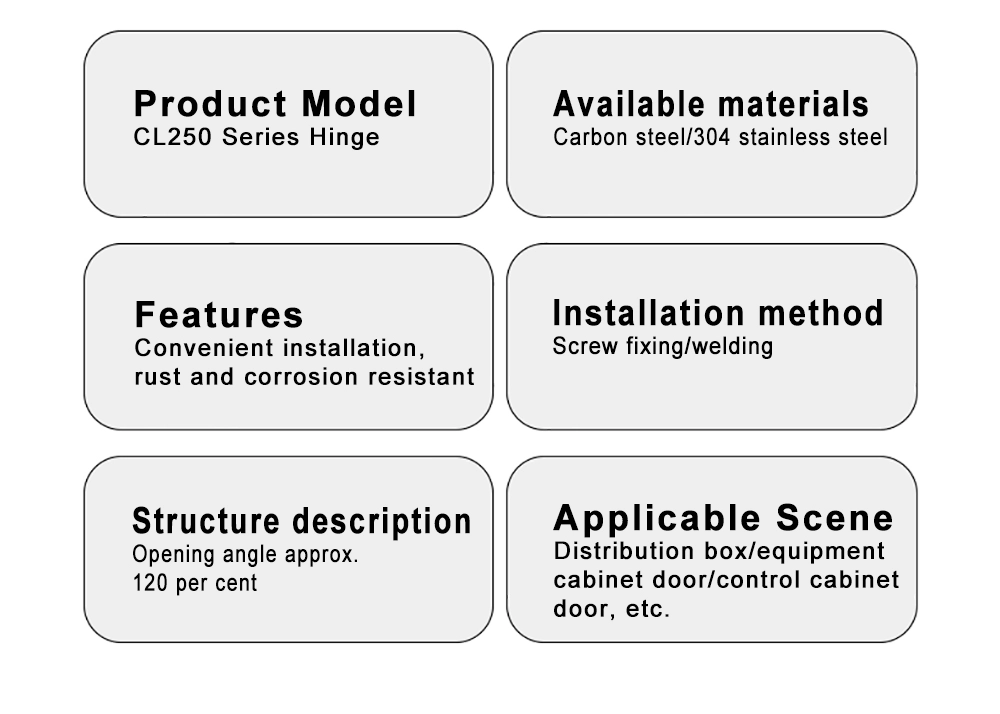

Pre tých, ktorí získavajú hardvér riadiacej skrine od Yitai Lock vo veľkom množstve, sa oplatí porovnať sériu odnímateľného závesu distribučného panelu CL250 medzi modelmi pred zadaním objednávky, pretože konštrukčný dizajn je konzistentný, ale rozmery sa medzi modelmi líšia. Odnímateľný dizajn znamená, že dvere je možné po inštalácii zdvihnúť bez náradia, čo je praktická funkcia pre montážne linky a údržbu v teréne. Obidva spôsoby inštalácie - skrutka a zvar - sú podporované, takže záves sa hodí do väčšiny výrobných pracovných postupov bez úprav.

Možnosti a rozmery modelu

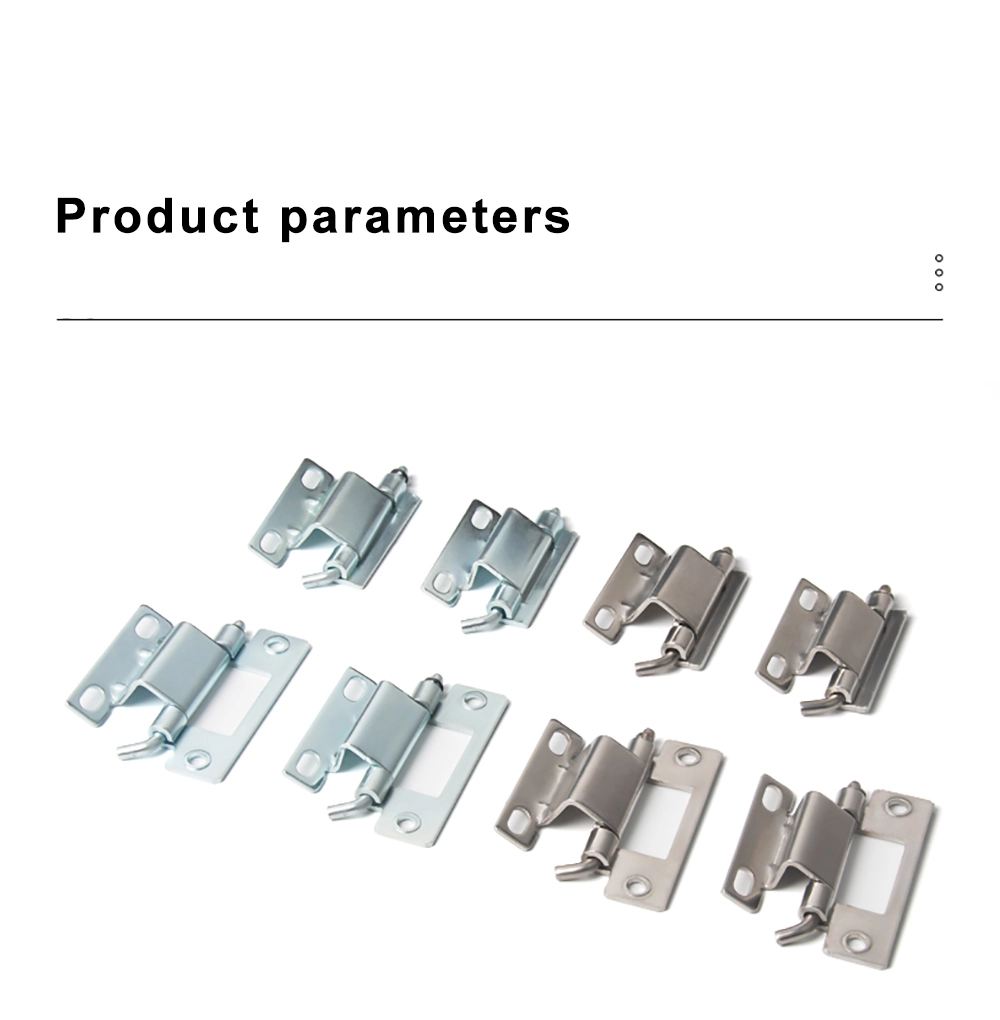

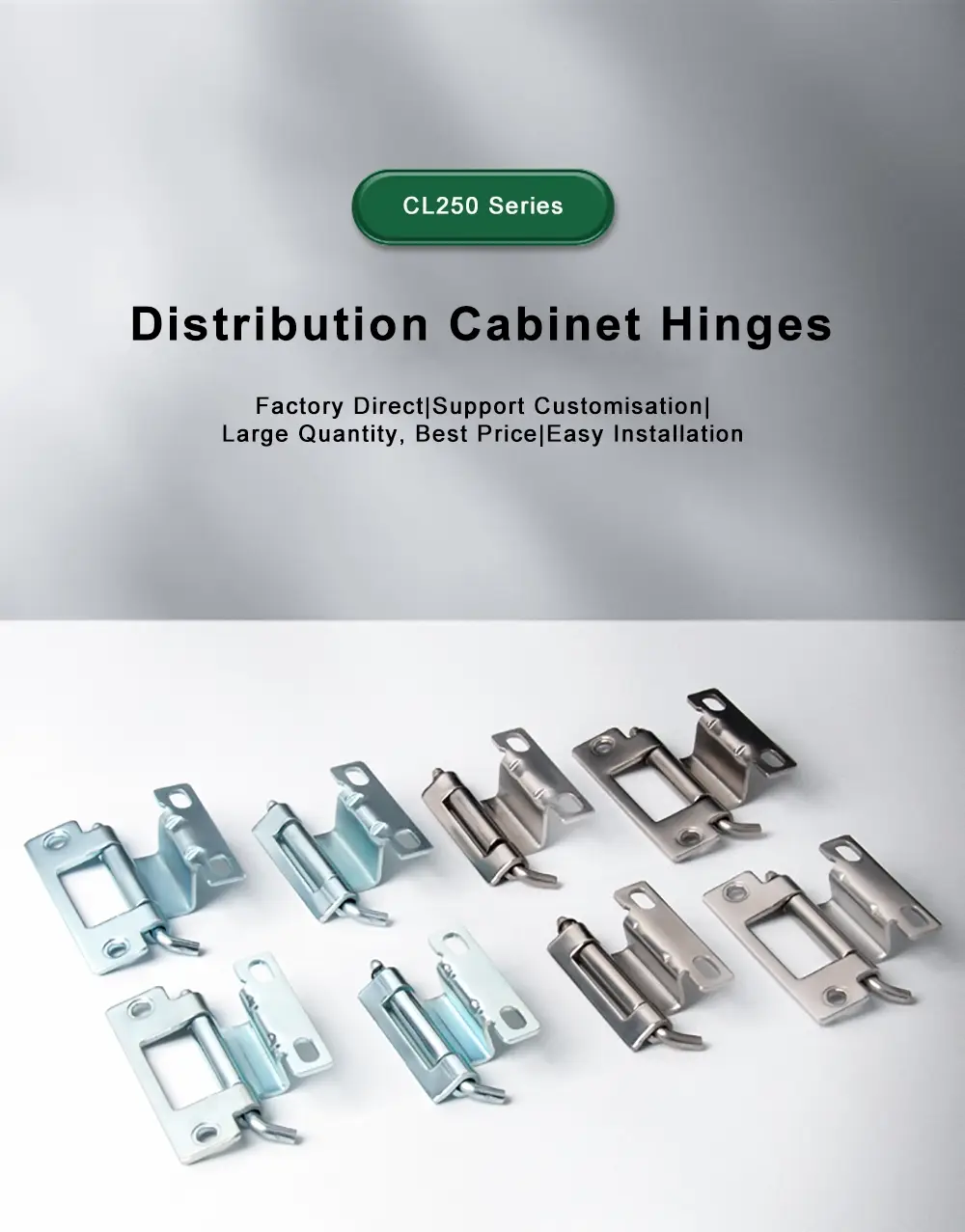

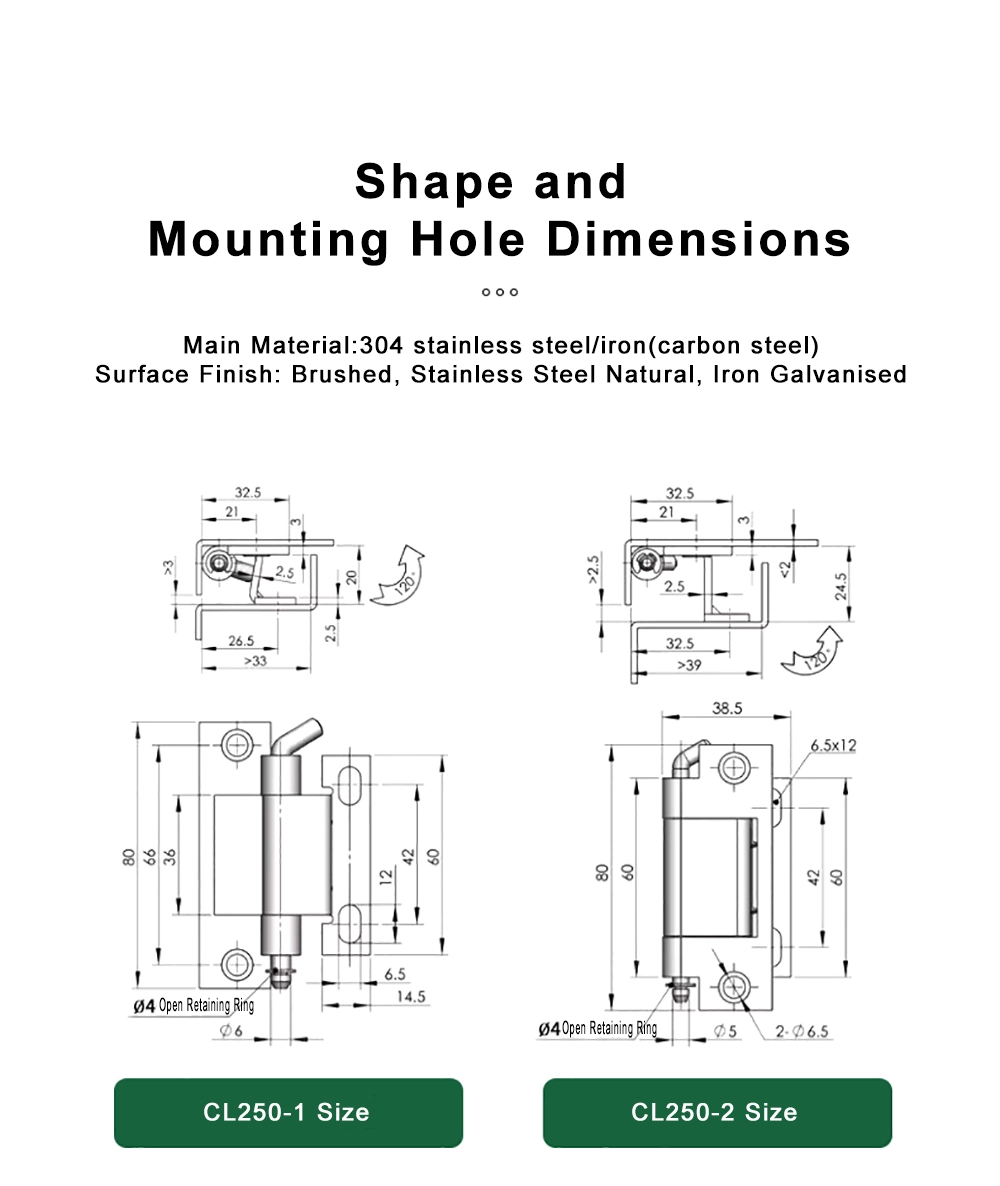

Séria odnímateľného závesu distribučného panelu CL250 zahŕňa štyri modely s rovnakou základnou štruktúrou, ale rôznymi veľkosťami. CL250-1 má celkovú výšku 80 mm s telom pántu 66 mm, celkovou hĺbkou 33 mm a priemerom hlavne Φ6 mm. CL250-2 zdieľa celkovú výšku 80 mm a používa 60 mm dĺžku tela, hĺbku 39 mm alebo viac a hlaveň Φ5 mm s dvoma montážnymi otvormi Φ6,5 mm vzdialenými od seba 6,5 ​​× 12 mm.

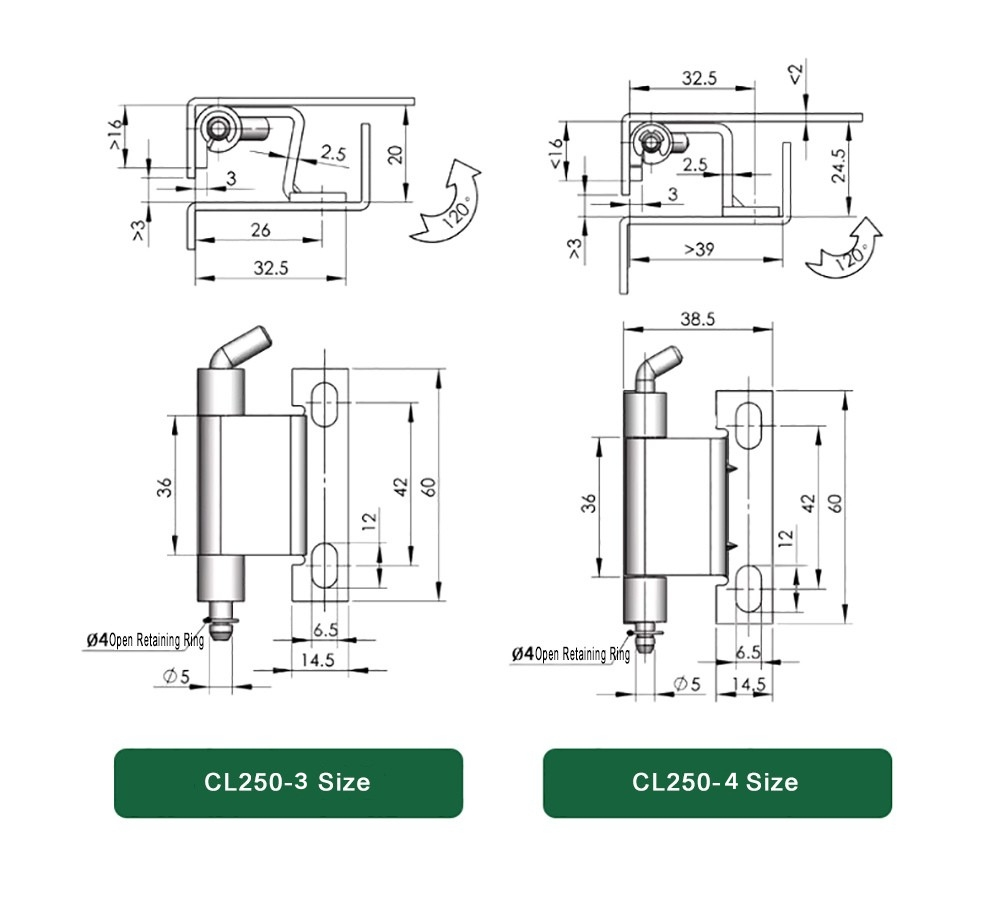

CL250-3 a CL250-4 sú kompaktnejšie možnosti v rade odnímateľných závesov distribučného panelu. Oba majú výšku tela pántu 36 mm a celkovú výšku 60 mm, so šírkou základne 14,5 mm a hlavňou Φ5 mm. CL250-3 má hĺbku 32,5 mm, zatiaľ čo CL250-4 má hĺbku 38,5 mm. Všetky štyri modely používajú na zaistenie kolíka na mieste otvorený poistný krúžok Φ4.

Typy tyčí a uhol otvorenia

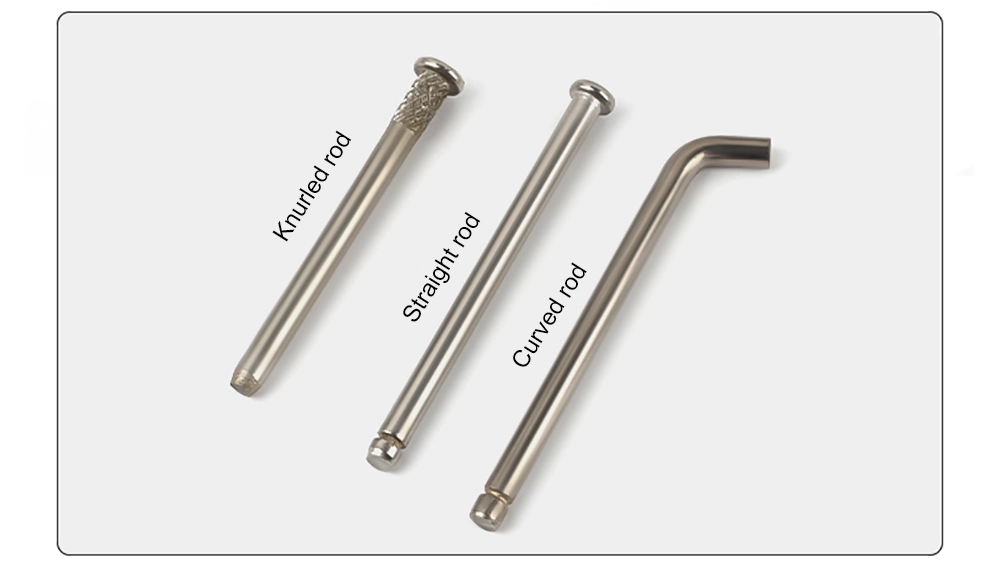

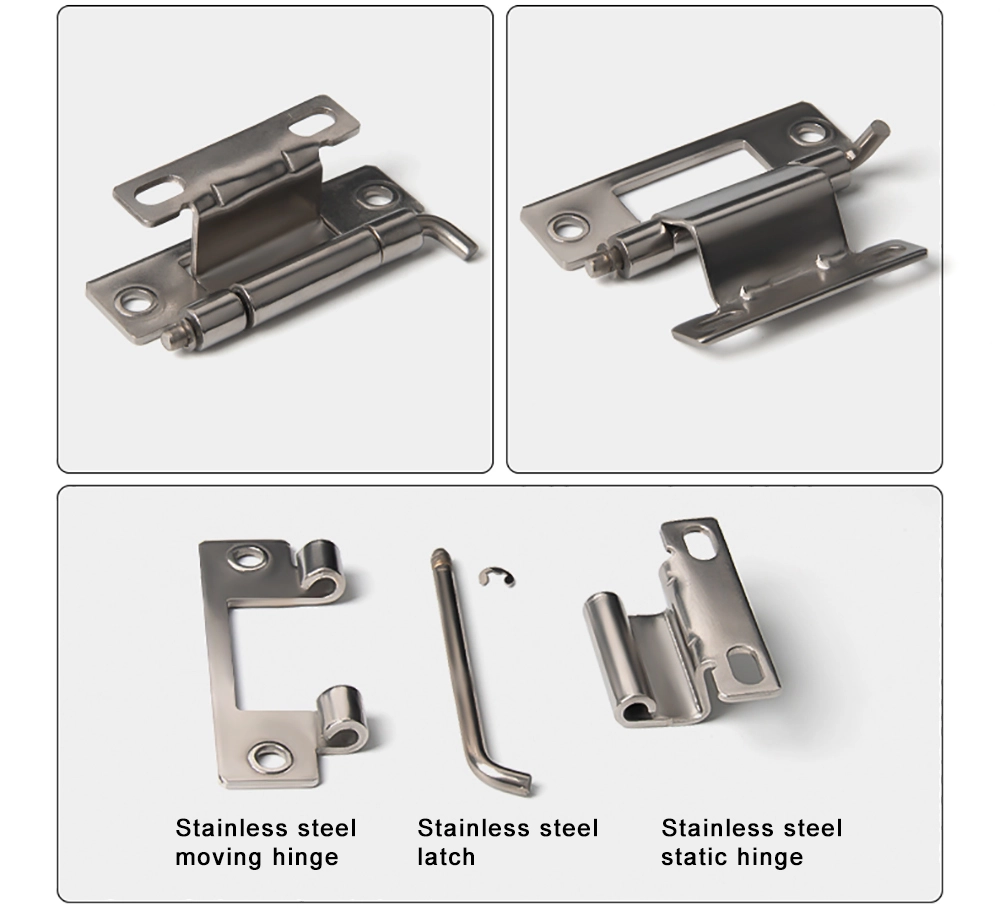

Jedným z praktickejších detailov na odnímateľnom závese distribučného panelu je výber z troch typov tyčí: vrúbkovaná, rovná a zakrivená. Vrúbkovaná tyč dodáva čapu textúru priľnavosti, ktorá pomáha odolávať uvoľneniu pri vibráciách. Rovná tyč je štandardná možnosť a vyhovuje väčšine všeobecných aplikácií krytov. Zakrivená tyč je tvarovaná tak, aby uľahčila vyberanie čapu rukou, čo môže byť užitočné tam, kde je k pántu často prístup alebo v stiesnených priestoroch.

Všetky typy tyčí na odnímateľnom závese distribučného panela fungujú s rovnakým otvoreným poistným krúžkom Φ4, ktorý zaisťuje kolík po usadení. Uhol otvorenia naprieč celou sériou CL250 je približne 120°, čo poskytuje dostatok voľného priestoru pre väčšinu potrieb prístupu k dverám skriniek bez potreby otočenia o celých 180°.

Inštalácia a montáž

Odnímateľný záves distribučného panelu podporuje dva spôsoby inštalácie – skrutkovú montáž a zváranie – čo znamená, že ho možno použiť ako v vyrobených plechových krytoch, tak aj v zostavách skríň spojených skrutkami. Na skrutkovú montáž používa CL250-1 jednu drážku Φ6,5 mm, zatiaľ čo modely CL250-2 a CL250-3/4 používajú oválne drážky alebo dvojité otvory, ktoré umožňujú určité nastavenie polohy počas inštalácie.

Po nainštalovaní odnímateľný záves distribučného panelu umožňuje odstrániť krídlo dverí potiahnutím čapu – nie sú potrebné žiadne nástroje. Vďaka tomu sa dobre hodí do skríň, ktoré vyžadujú pravidelné odstraňovanie dvierok kvôli prístupu ku kabeláži alebo vnútornej údržbe. Poistný krúžok bráni uvoľneniu čapu pri pravidelnom používaní, takže nehrozí, že sa dvierka počas prevádzky neočakávane uvolnia.

Aplikačné scenáre

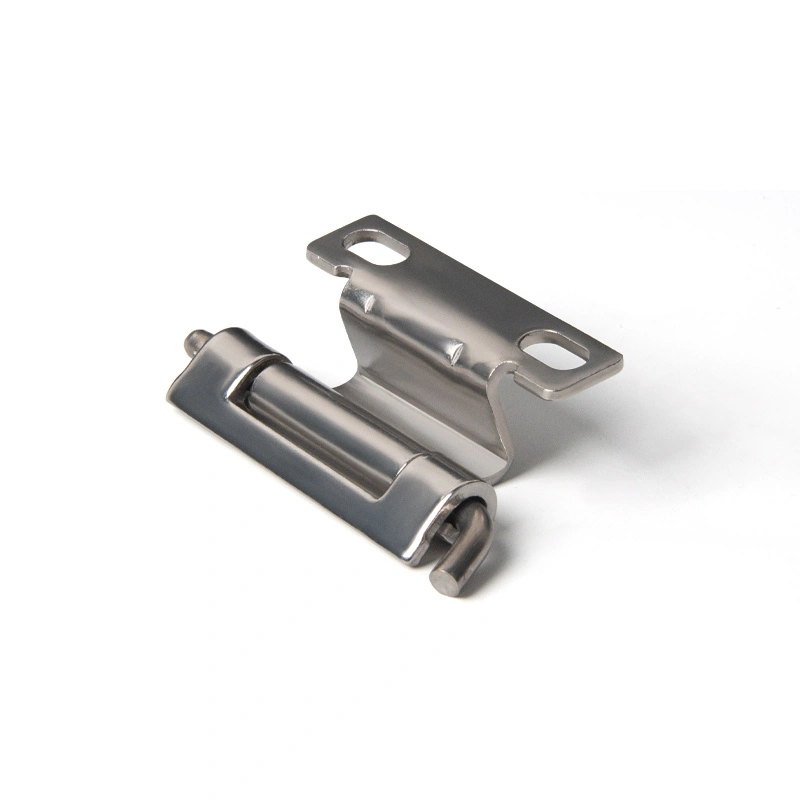

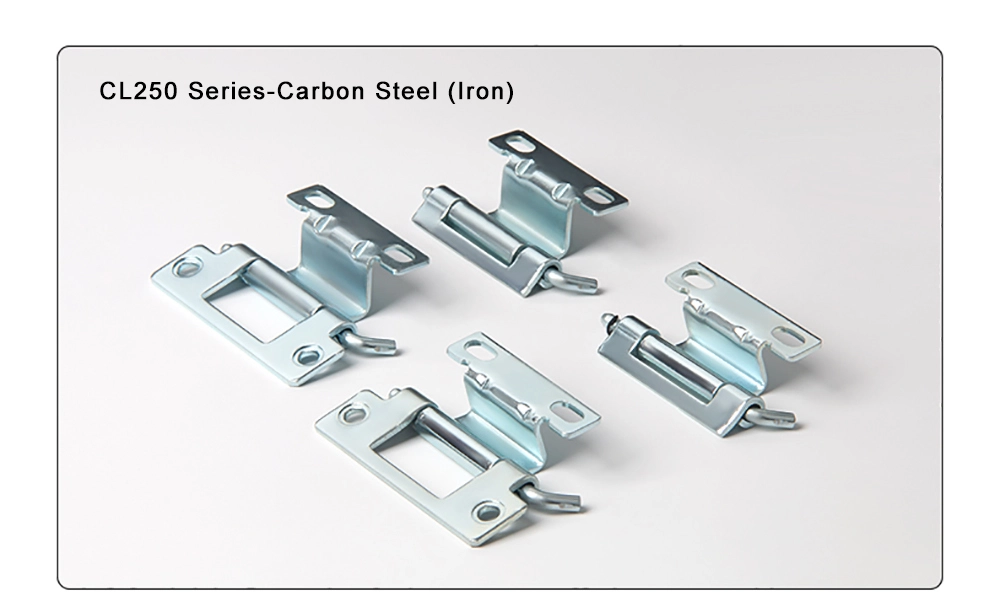

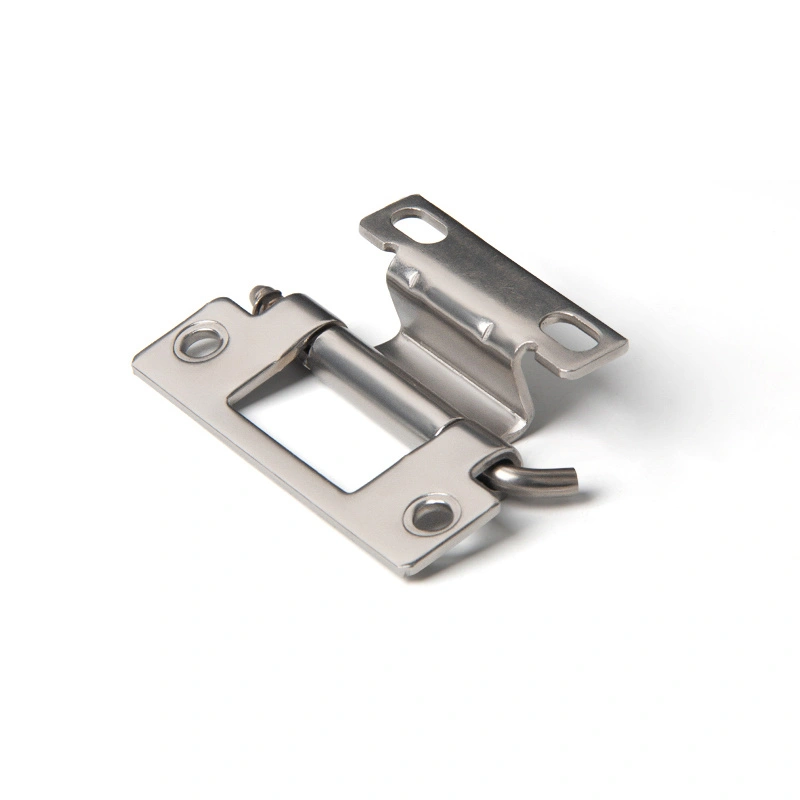

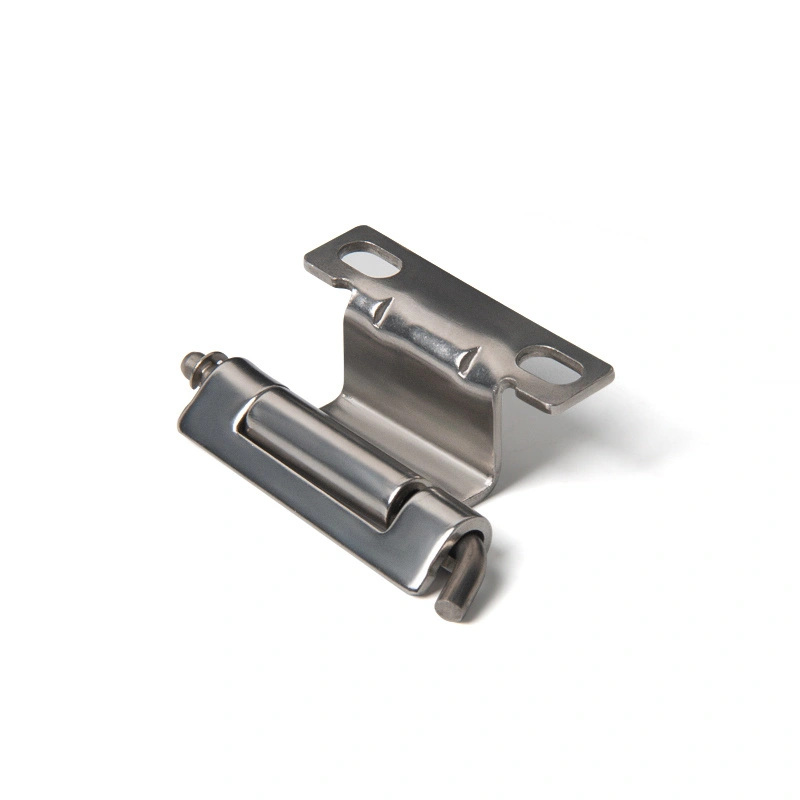

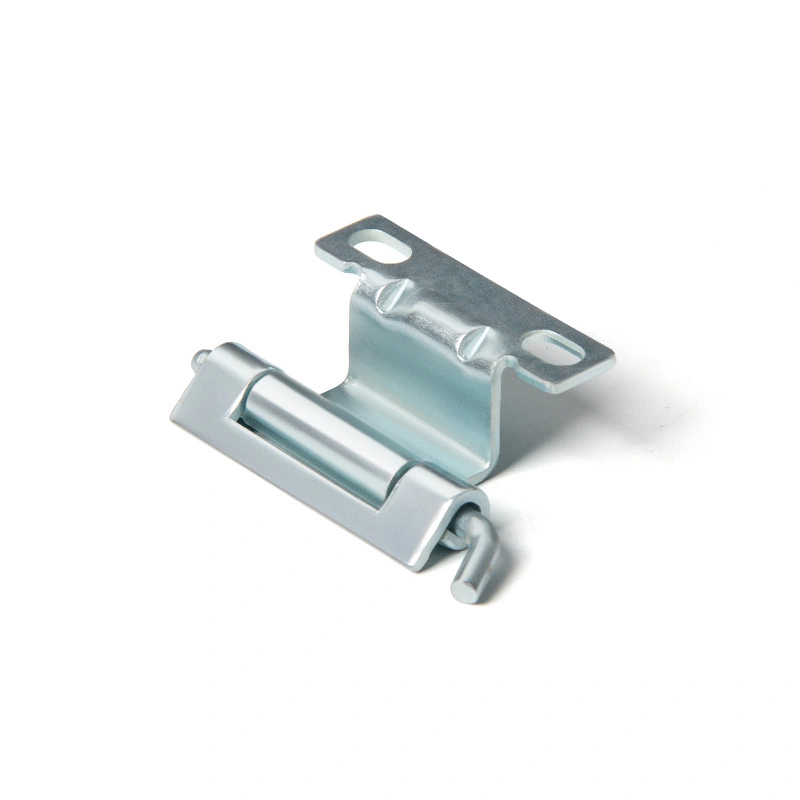

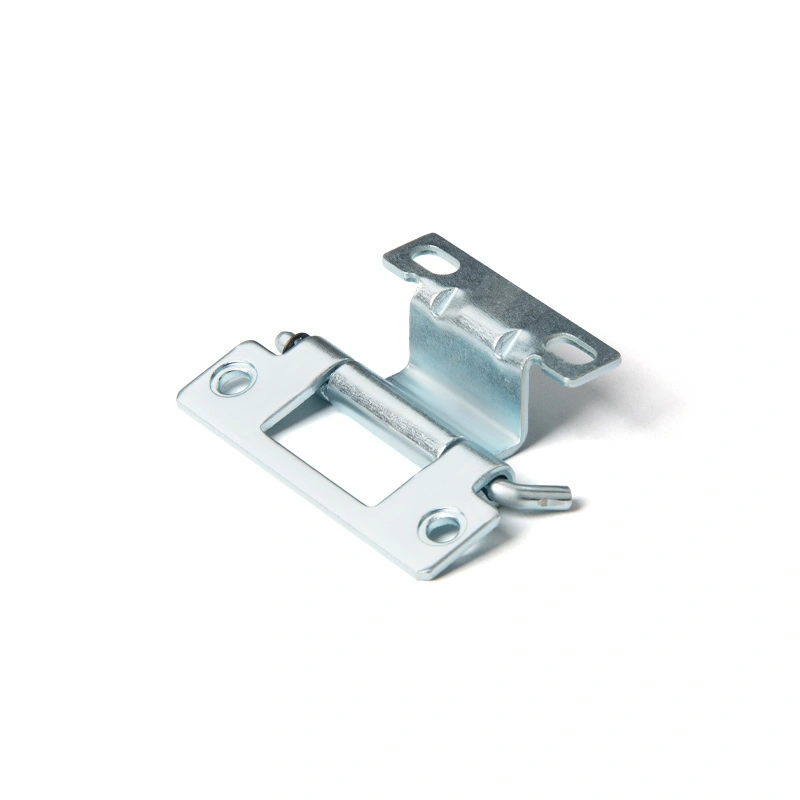

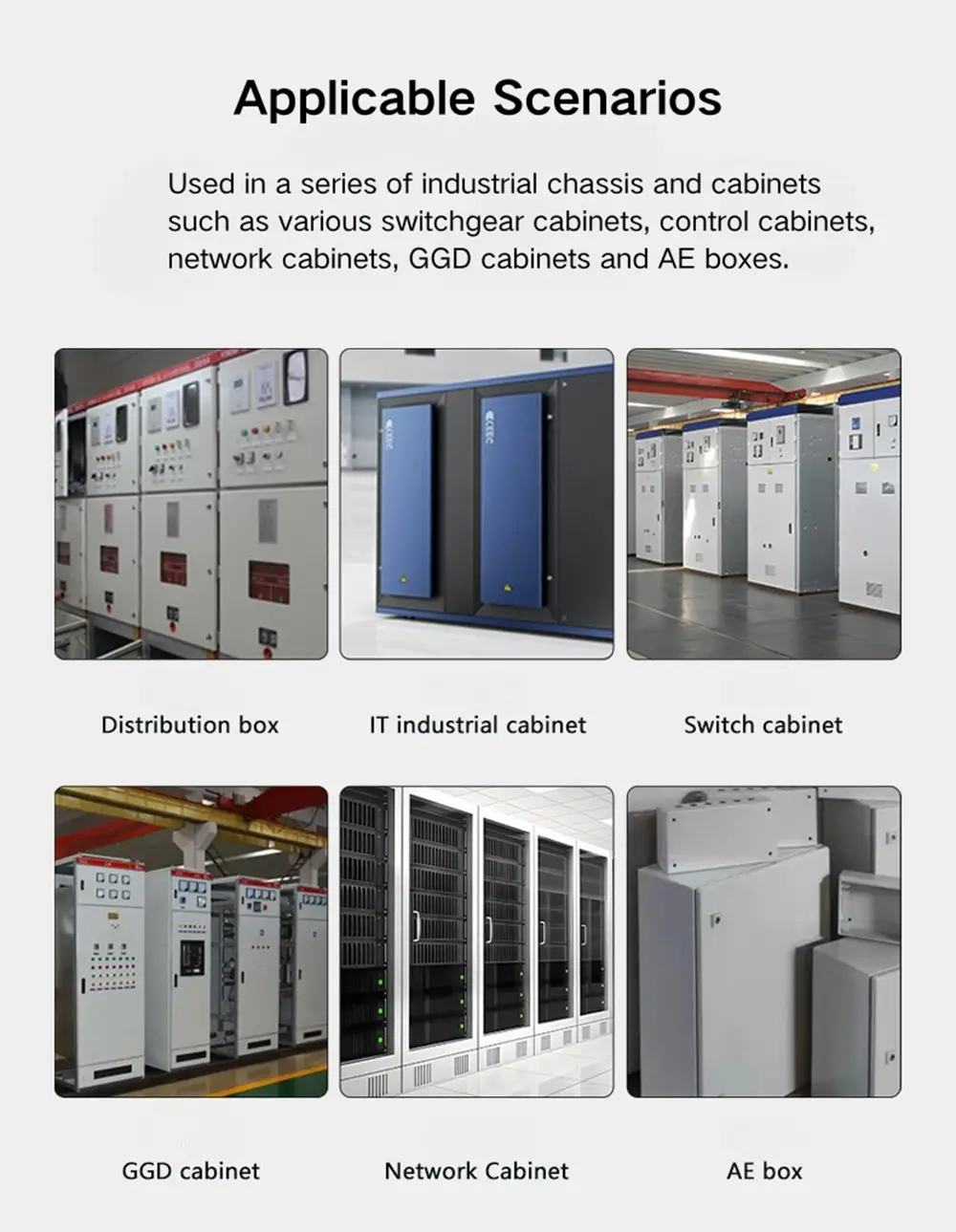

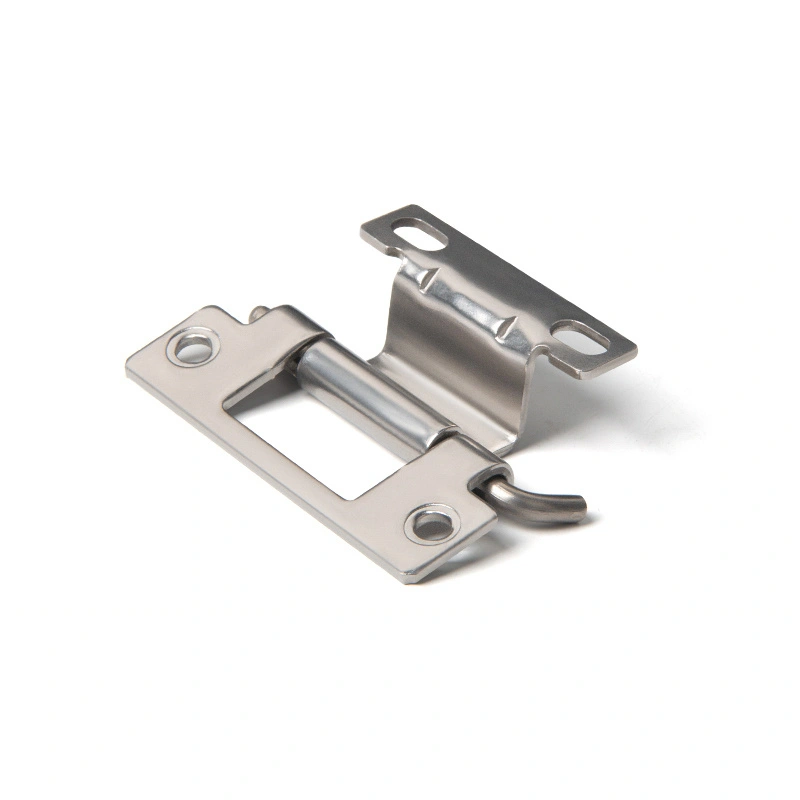

Odnímateľný pánt distribučného panelu sa najčastejšie objavuje na rozvodných skriniach, dverách ovládacích skríň a krytoch priemyselných zariadení – všade tam, kde je potrebné, aby sa dvere čisto vysunuli bez demontáže rámu. Uhol otvárania 120° je dostatočný na pohodlný prístup do vnútorných priestorov panelov vo väčšine inštalácií, a keďže sú podporované skrutky aj zváranie, zmestí sa do väčšiny konfigurácií výroby skríň bez akéhokoľvek nastavovania. Na strane materiálu je odnímateľný záves distribučného panelu z pozinkovanej uhlíkovej ocele východiskom pre štandardné vnútorné kryty v suchých podmienkach. Verzia z nehrdzavejúcej ocele 304 je lepšou voľbou pre vonkajšie rozvádzače, pobrežné inštalácie alebo všade tam, kde sa skriňa bude časom vyrovnávať s vlhkosťou alebo koróziou. Verzia z nehrdzavejúcej ocele 304 je vhodnejšia pre vonkajšie rozvádzače, pobrežné inštalácie alebo akékoľvek aplikácie, kde je kryt v priebehu času vystavený vlhkosti alebo koróznym podmienkam.

FAQ

Q1: Aké modely sú zahrnuté v sérii CL250?

Séria CL250 obsahuje štyri modely: CL250-1, CL250-2, CL250-3 a CL250-4. Všetky zdieľajú rovnaký konštrukčný dizajn a uhol otvorenia – rozdiely medzi nimi sú vo veľkosti a konfigurácii montážnych otvorov. Vyberte si na základe rozmerov dverného panelu a požiadaviek na zaťaženie.

Q2: Aký je uhol otvorenia pántu CL250?

Všetky štyri modely CL250 sa otvárajú na približne 120°. To je konzistentné v celej sérii bez ohľadu na veľkosť modelu alebo materiál.

Q3: Aké typy tyčí sú k dispozícii?

Záves CL250 je k dispozícii s tromi typmi tyčí: vrúbkovaná, rovná a zakrivená. Vrúbkované tyče odolávajú uvoľneniu pri vibráciách; štandardnou možnosťou sú rovné tyče; zakrivené tyče uľahčujú odstraňovanie kolíkov rukou v tesných alebo často prístupných inštaláciách.

Q4: Ako je kolík zabezpečený po nainštalovaní?

Všetky modely CL250 používajú otvorený poistný krúžok Φ4 na zaistenie čapu závesu na mieste počas bežného používania. Čap je možné odstrániť ručne, keď je potrebné odstrániť dvere, bez použitia nástrojov.

Otázka 5: Aké metódy inštalácie sú podporované?

Záves CL250 je možné inštalovať skrutkovou montážou alebo zváraním v závislosti od spôsobu výroby vašej skrinky. Konfigurácie montážnych otvorov sa líšia v závislosti od modelu – podrobnosti o veľkosti štrbín a rozstupoch nájdete v rozmerových výkresoch.

Q6: Aké materiály sú k dispozícii?

Záves CL250 sa dodáva z pozinkovanej uhlíkovej ocele a nehrdzavejúcej ocele 304. Uhlíková oceľ je vhodná pre vnútorné, suché prostredie; Nerezová oceľ 304 je správnou voľbou pre vonkajšie kryty, priestory s vysokou vlhkosťou alebo korozívne priemyselné prostredie.
