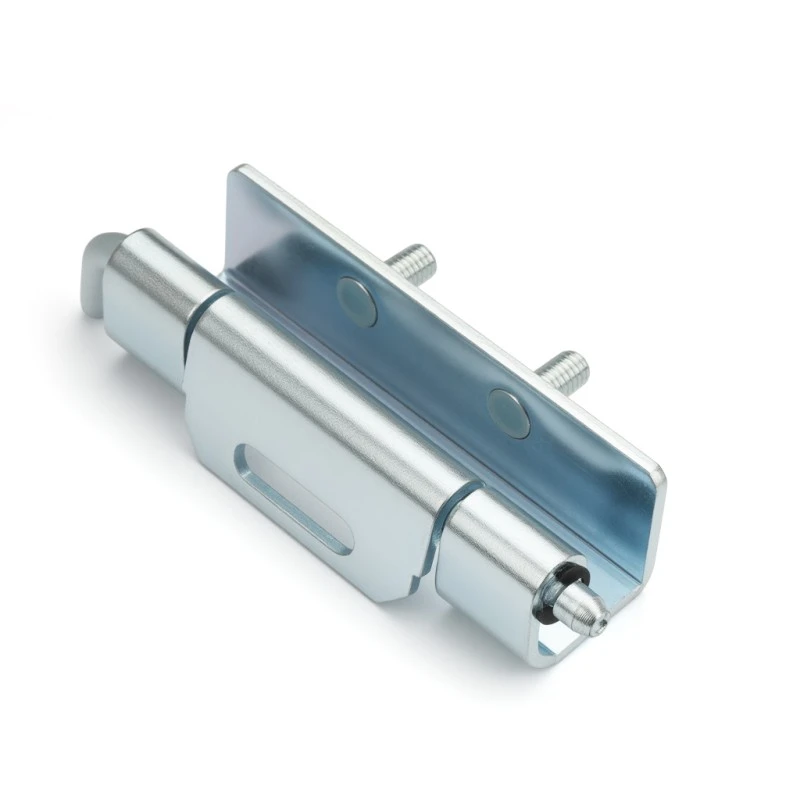

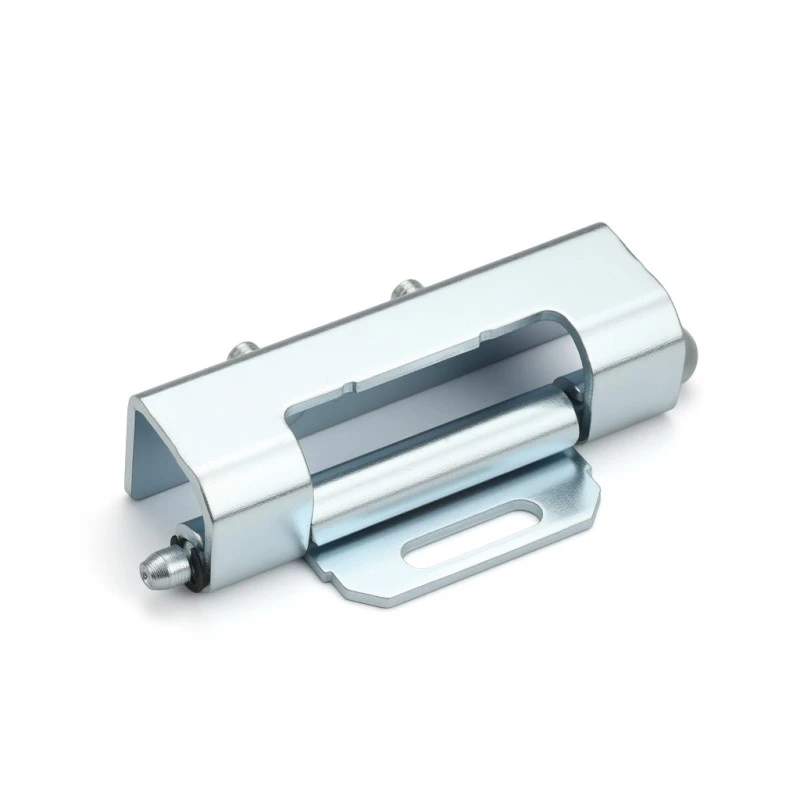

Skrytý pánt s cvokmi

Pre každého, kto získava odnímateľné pánty krytu od Yitai Lock, skrytý pánt s čapmi CL060 zvládne zváranie aj montáž maticou a skrutky sú už zahrnuté. Na montážnom krídelku je 19,8 mm štrbina, takže môžete jemne doladiť polohu pred uzamknutím – užitočné, keď potrebujete, aby dvere viseli rovno. Celková dĺžka je 86 mm s telom pántu 70 mm a hlavňou Φ5 mm.

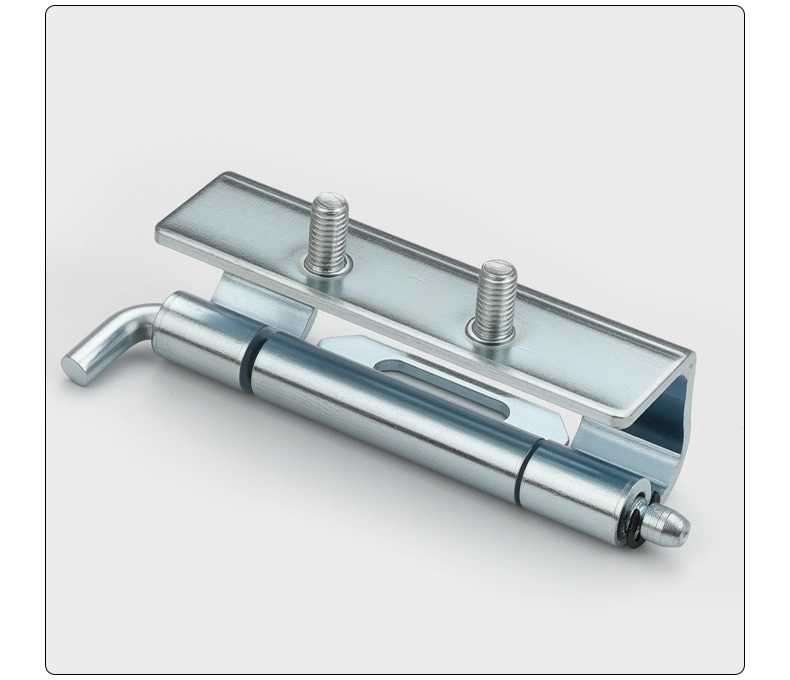

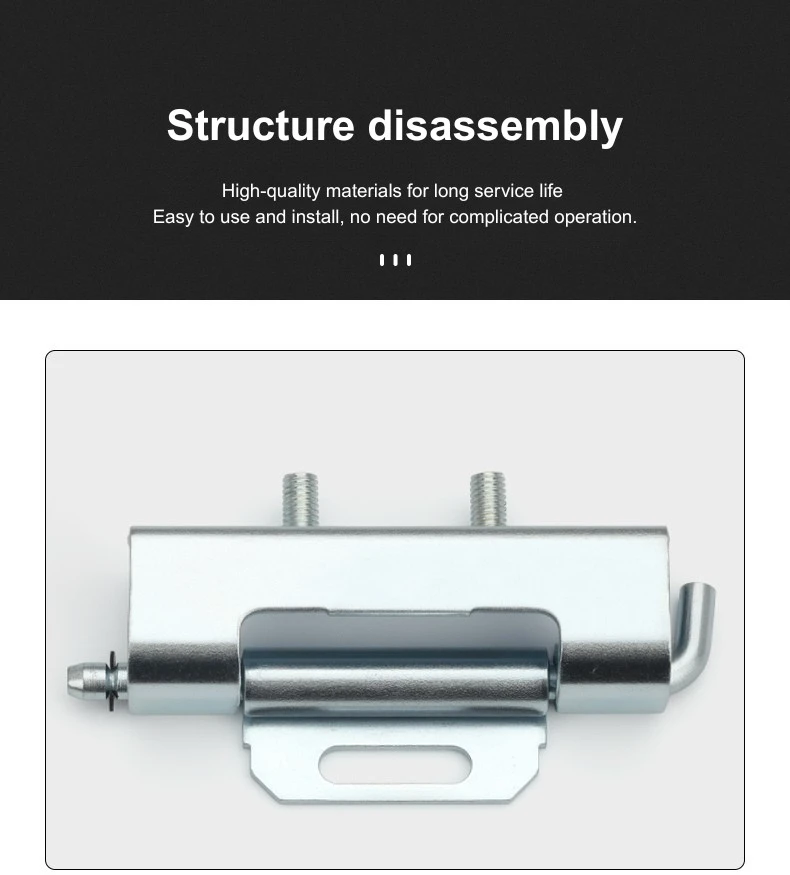

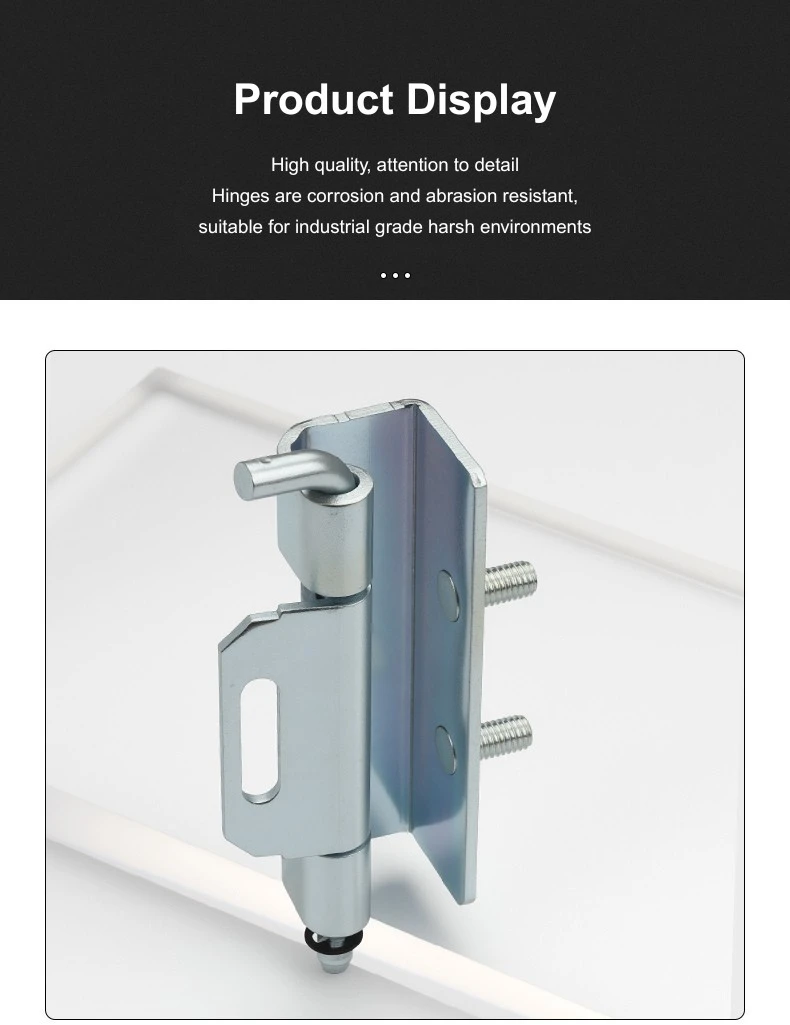

Štruktúra a rozmery

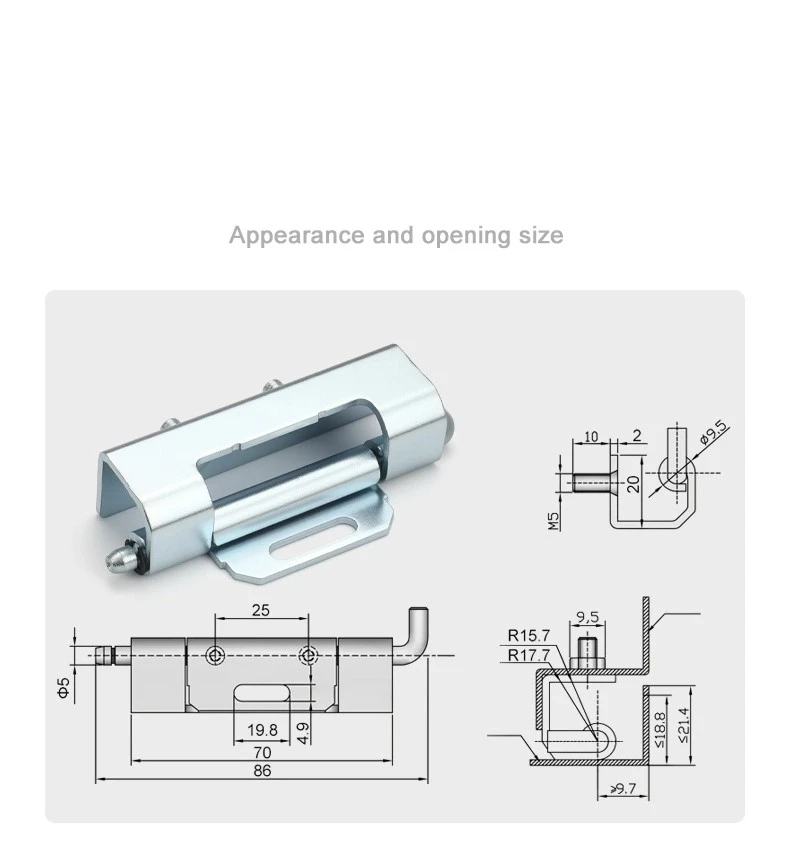

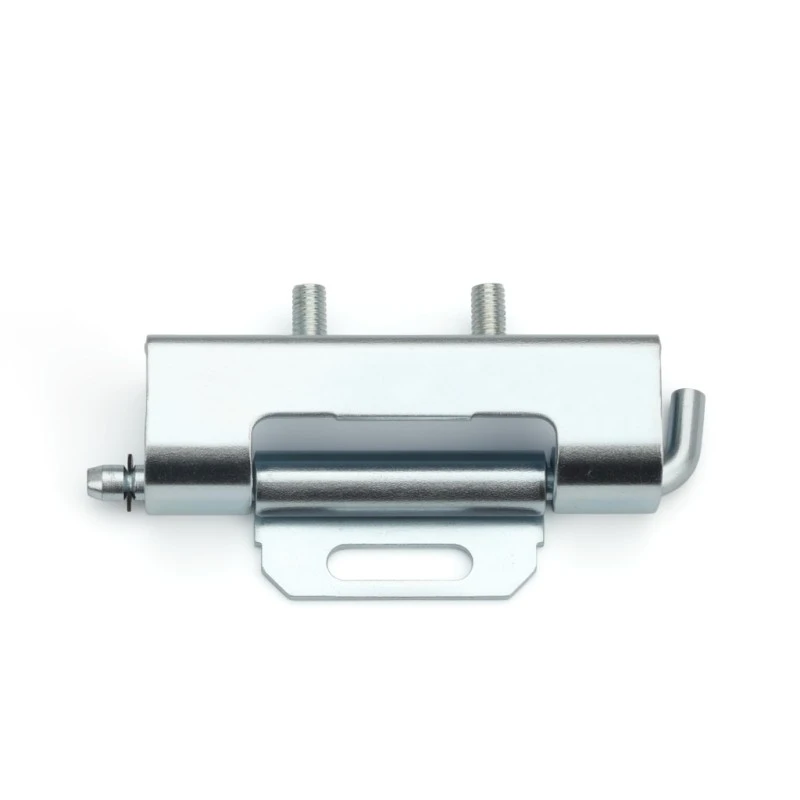

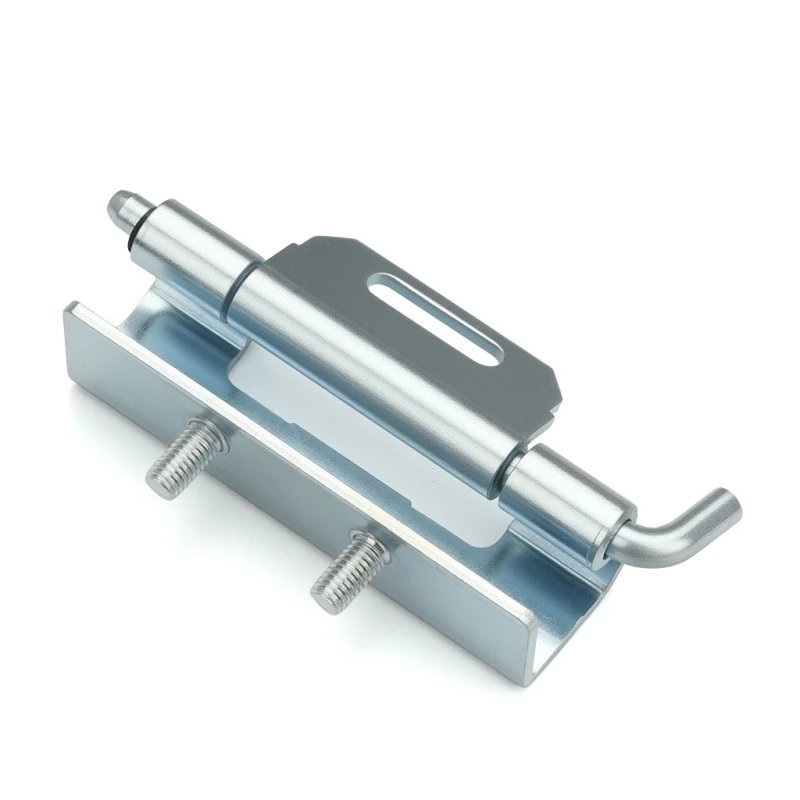

Skrytý záves s čapmi má celkovú dĺžku 86 mm, pričom hlavné telo zaberá 70 mm a montážne krídlo pokrýva zvyšok. Hlaveň má Φ5 mm a samotný čap má hlavu Φ9,5 mm, 10 mm driek, 2 mm osadenie a závit M5 – priamočiary na spojenie s maticou kanála rámu.

Kvôli kompatibilite s rámom je skrytý záves s čapmi navrhnutý pre kanály s vnútorným polomerom R15,7 až R17,7 mm, svetlou hĺbkou dverného panelu ≤ 18,8 mm, bočným dosahom ≤ 21,4 mm a otvorom rámu > 9,7 mm. Telo pántu je široké 22,6 mm a montážne krídlo je široké 25 mm – dostatočne kompaktné na to, aby čisto sedelo v ráme bez toho, aby vyčnievalo cez čelo dverí.

Inštalácia a montáž

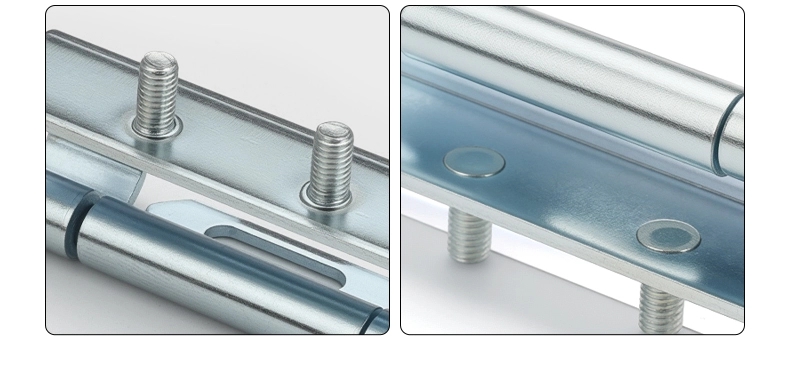

Skrytý záves s čapmi sa hodí kombináciou zvárania a montáže maticou. Montážne krídlo je privarené k dvernému panelu počas výroby a koniec čapu zapadá do kanála rámu pomocou priložených skrutiek M5. 19,8 mm štrbina na krídle vám poskytuje určitý priestor na posunutie polohy závesu pred dotiahnutím všetkého, čo robí zarovnanie dverí počas montáže oveľa menej nešikovné.

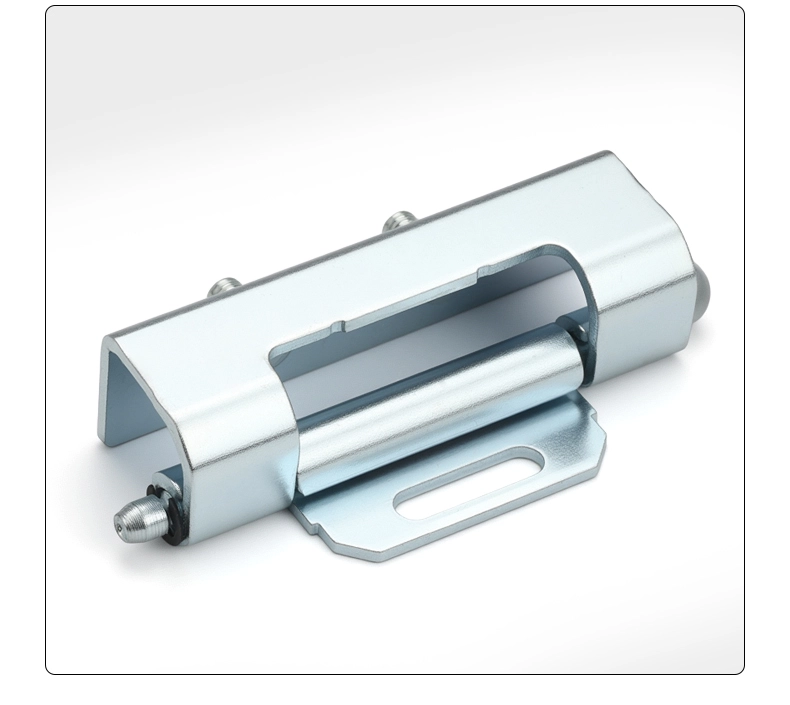

Keď je všetko upevnené na svojom mieste, skrytý pánt s čapmi stále umožňuje, aby sa dvere v prípade potreby vysunuli – stačí uvoľniť čap z kanála rámu a dvere sa uvoľnia. Zvarené krídlo zostáva na dvernom paneli natrvalo, takže vybratie dverí vôbec neovplyvní montáž pántu. Je to praktická funkcia pre skrinky, ktoré potrebujú odstrániť dvierka pre vedenie káblov alebo interný prístup.

Aplikačné scenáre

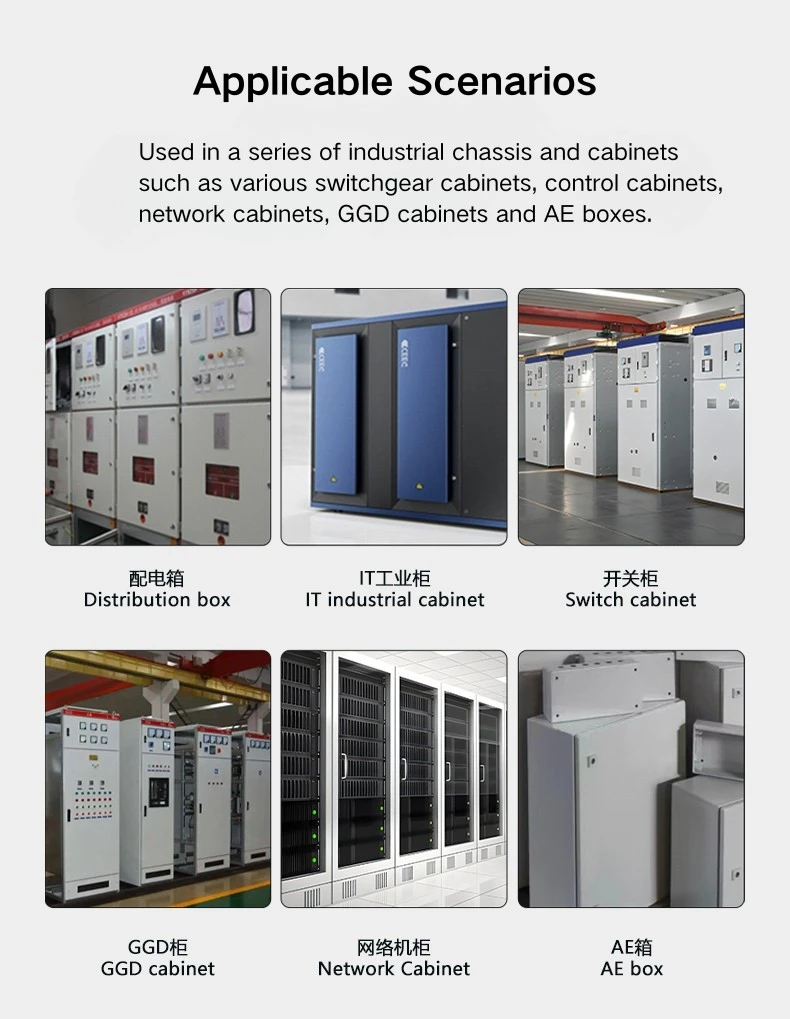

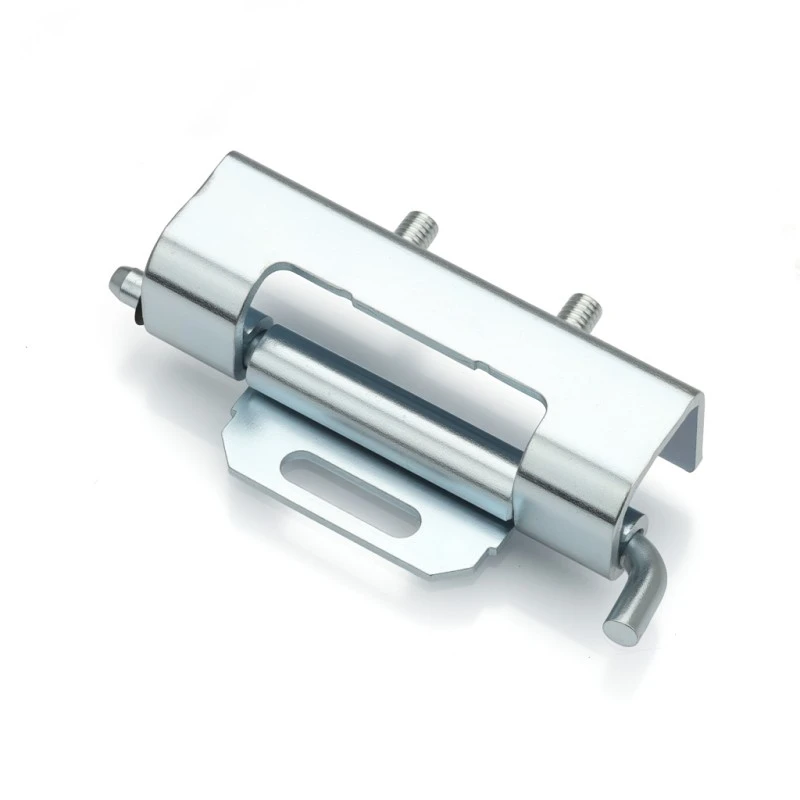

Skrytý záves s čapmi sa najčastejšie objavuje na dverách distribučných panelov, krytoch rozvádzačov, dvierkach sieťových skríň a skriniach priemyselných zariadení, kde záleží na udržiavaní čistoty exteriéru. Keďže pánt sedí vo vnútri rámu, pri zatvorených dverách nie je na vonkajšej strane nič vidieť – žiadna vyčnievajúca hlaveň, žiadne odkryté krídlo.

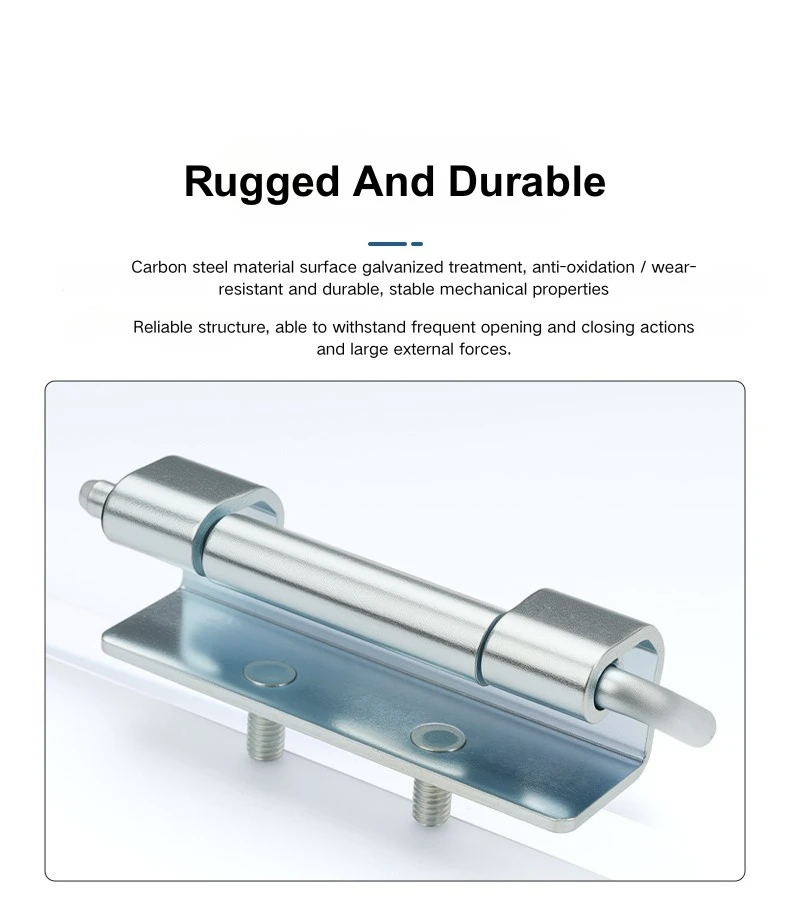

Odnímateľná strana skrytého závesu s čapmi je tiež užitočná pre skrinky, ktoré sa zmontujú v dielni a doručia na miesto – dvierka sa môžu pri preprave odňať a vrátiť sa, keď je skrinka na svojom mieste. Povrchová úprava z galvanizovanej uhlíkovej ocele je vhodná pre štandardné vnútorné priemyselné prostredie a 86 mm pánt zodpovedá rozmerom kanálov rámu, ktoré zvyčajne nájdete na rozvodných a rozvádzačových skriniach.

FAQ

Q1: Aká je celková veľkosť pántu CL060?

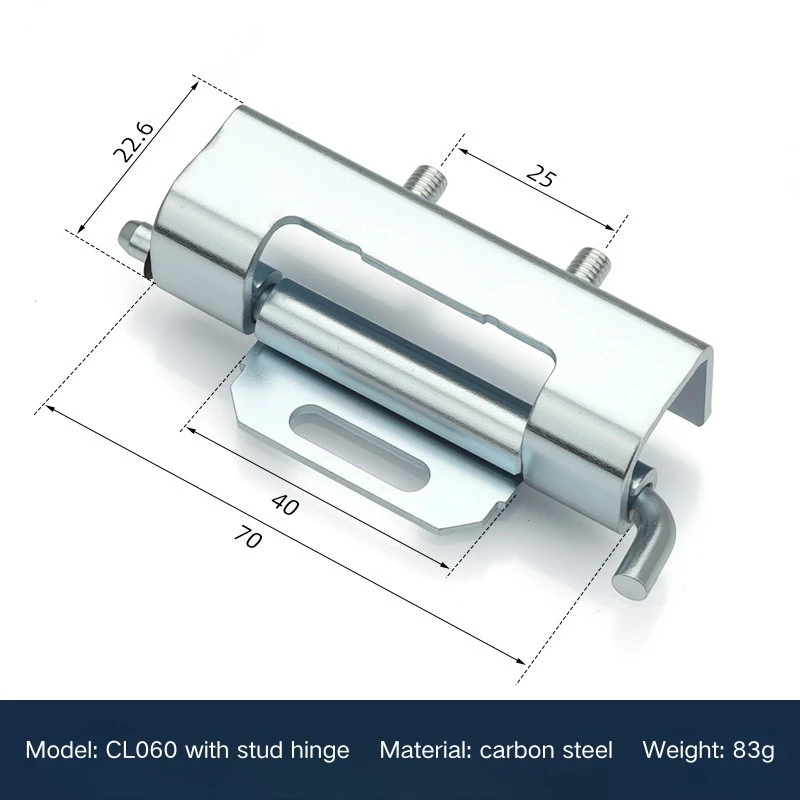

Skrytý pánt CL060 má celkovú dĺžku 86 mm, dĺžku tela pántu 70 mm a priemer valca Φ5 mm. Montážne krídlo je široké 25 mm a telo pántu má šírku 22,6 mm. Celková váha je 83g.

Q2: Z akého materiálu je vyrobený CL060?

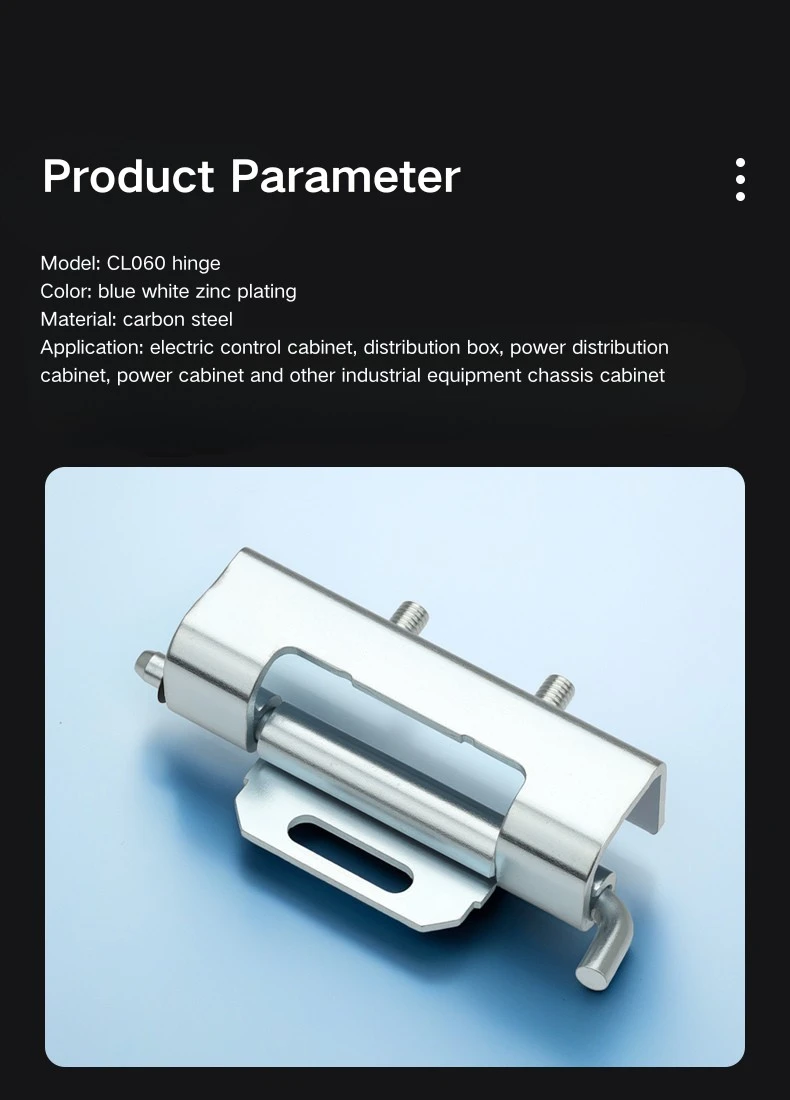

CL060 je vyrobený z uhlíkovej ocele s pozinkovaným povrchom. V súčasnosti je dostupný len v jednej špecifikácii.

Q3: Ako sa inštaluje CL060?

CL060 využíva kombináciu zvárania a montáže maticou. Montážne krídlo je privarené k dvernému panelu a čap zapadá do kanála rámu pomocou priložených skrutiek M5. Štrbinový montážny otvor umožňuje nastavenie polohy pred konečným upevnením.

Q4: Aké sú rozmery čapov?

Čap má priemer hlavy Φ9,5 mm, dĺžku drieku 10 mm, osadenie 2 mm a má závit M5. Zaberá s kanálom rámu s otvorom > 9,7 mm.

Otázka 5: Aké rozmery kanála rámu vyhovuje CL060?

Skrytý pánt CL060 zapadá do rámového kanála s vnútorným polomerom R15,7 až R17,7 mm. Hĺbková svetlá výška dverného panelu je ≤ 18,8 mm a celkový bočný dosah je ≤ 21,4 mm.

Q6: Pre aké typy krytov je CL060 vhodný?

CL060 sa používa na dverách distribučných panelov, krytoch rozvádzačov, priemyselných sieťových skriniach a dverách skríň mechanických zariadení – všade tam, kde sa uprednostňuje skrytý, odnímateľný pánt pred povrchovou montážou.
